7 Bedien- und Anzeigefunktionen
schlossenen Mischerkreis sind die Heizungspumpe und
der Heizkreismischer freigegeben. Der Regler regelt
die Raumsolltemperatur auf die eingestellte Temperatur
Nacht. Trotz eingeschalteter Heizfunktion ist der Wärme-
erzeuger nur bei Bedarf aktiv. Die Heizfunktion bleibt so
lange eingeschaltet, bis die Außentemperatur über 4 °C
steigt, danach schaltet der Regler die Heizfunktion wie-
der ab, aber die Überwachung der Außentemperatur
bleibt aktiv.
–
Nacht: Die Heizfunktion ist eingeschaltet und die
Raumsolltemperatur wird auf die eingestellte Temperatur
Nacht gesetzt und geregelt.
7.7.15 Heizkurve einstellen
Menü → Fachhandwerkerebene → Systemkonfiguration →
[HEIZKREIS1 ----] → Heizkurve
–
Wenn die Einstellung der Heizkurve nicht ausreicht, um
das Wohnraumklima entsprechend den Wünschen des
Betreibers zu regeln, können Sie die bei der Installation
vorgenommene Einstellung der Heizkurve anpassen.
Wenn Sie die Funktion adaptive Heizkurve aktivieren, dann
müssen Sie den Wert der Heizkurve immer an die Heizflä-
chenauslegung anpassen.
B
4
90
80
70
60
50
40
30
20
15
10
5
A
Außentemperatur °C

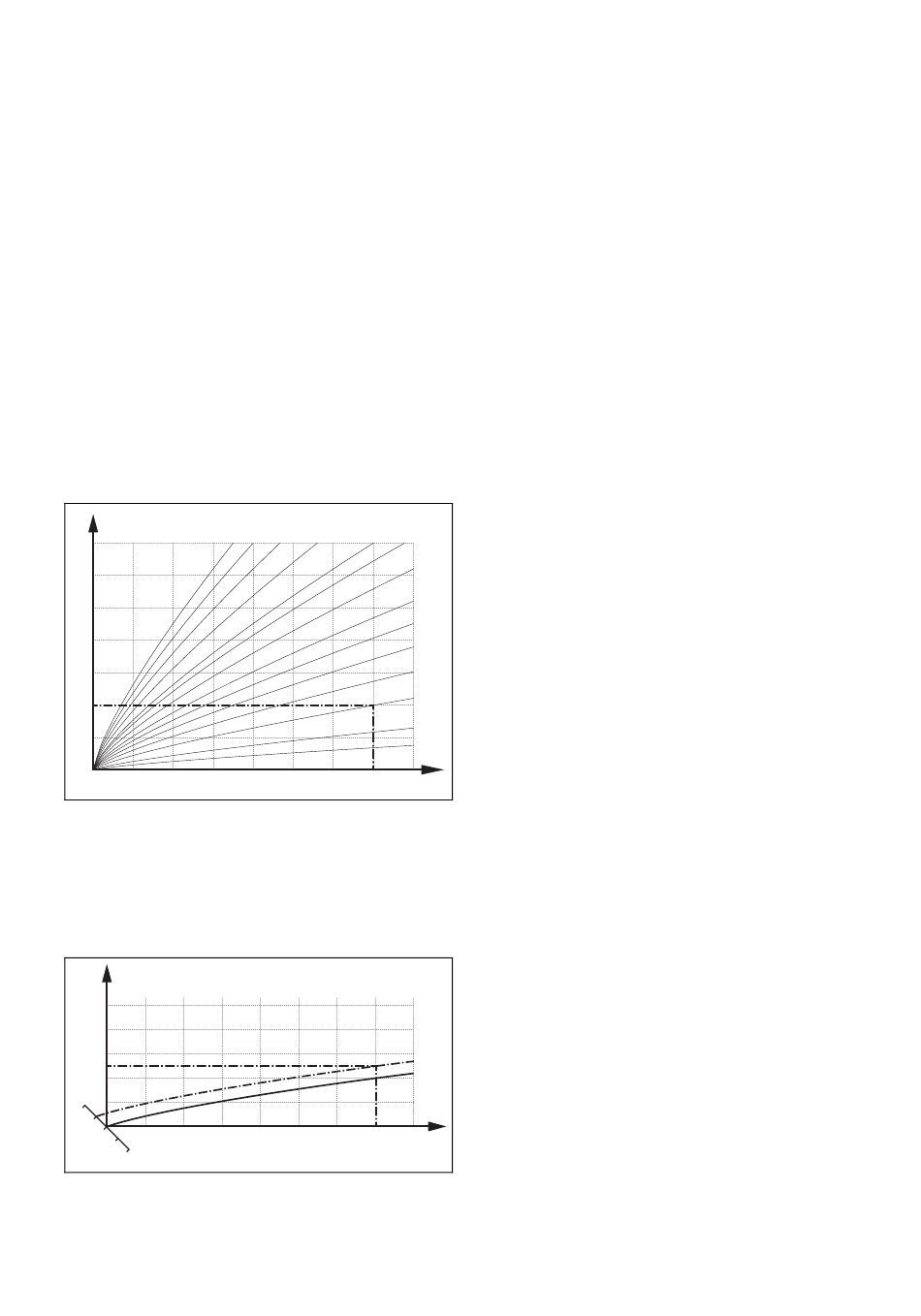

Die Abbildung zeigt die möglichen Heizkurven von 0,1 bis
4.0 für eine Raumsolltemperatur 20 °C. Wenn z. B. die Heiz-
kurve 0.4 ausgewählt ist, dann wird bei einer Außentempe-
ratur von −15 °C auf eine Vorlauftemperatur von 40 °C gere-
gelt.
B
70
60
50
40
30
22
15
10
5
20
C
D
18
A
Außentemperatur °C
B
Vorlaufsolltemperatur
°C
16
3.5
3
2.5
2
1.8
1.5
1.2
1.0
0.8
0.6
0.4
0.2
0.1
0
-5
-10
-15
-20
B
Vorlaufsolltemperatur
°C
0.4
0
-5
-10
-15
-20
C
Raumsolltemperatur °C
D
Achse a
Wenn die Heizkurve 0.4 ausgewählt und für die Raumsoll-
temperatur 21 °C vorgegeben ist, dann verschiebt sich die
Heizkurve wie in der Abbildung dargestellt. An der um 45°
geneigten Achse a wird die Heizkurve entsprechend dem
Wert der Raumsolltemperatur parallel verschoben. Bei einer
Außentemperatur von −15 °C sorgt die Regelung für eine
Vorlauftemperatur von 45 °C.
7.7.16 Raumaufschaltung aktivieren
Menü → Fachhandwerkerebene → Systemkonfiguration →
[HEIZKREIS1 ----] → Raumaufschaltung
–
Mit der Funktion können Sie festlegen, ob der eingebaute
Temperaturfühler im Regler bzw. im Fernbediengerät
zusätzlich genutzt werden soll.
Voraussetzung ist:
–
Der Regler ist im Wohnraum montiert.
–
Ein ggf. vorhandenes Fernbediengerät ist im Wohnraum
montiert.
–
Der Regler oder ggf. das Fernbediengerät ist in der Funk-
tion Zonenzuordnung der Zone zugeordnet, in der der
Regler bzw. das Fernbediengerät installiert ist. Wenn Sie
keine Zonenzuordnung vornehmen, dann ist die Funktion
Raumaufschaltung wirkungslos.
keine: Temperaturfühler wird für die Regelung nicht genutzt.
Aufschalt.: Der eingebaute Temperaturfühler misst die aktu-
elle Raumtemperatur im Referenzraum. Dieser Wert wird mit
der Raumsolltemperatur verglichen und führt bei einer Dif-
ferenz zu einer Anpassung der Vorlauftemperatur durch die
so genannte „Wirksame Raumsolltemperatur". Wirksame
Raumsolltemp. = eingestellte Raumsolltemp. + (eingest.
Raumsolltemp. - gemessene Raumtemperatur) Anstelle der
eingestellten Raumsolltemperatur wird dann die wirksame
Raumsolltemperatur für die Regelung verwendet.
Thermost.: Funktion wie Aufschaltung, jedoch wird zusätz-
lich die Zone abgeschaltet, wenn die gemessene Raum-
temperatur + 3/16 K größer ist als die eingestellte Raum-
solltemperatur. Wenn die Raumtemperatur wieder + 2/16 K
A
unter die eingestellte Raumsolltemperatur sinkt, dann wird
die Zone wieder eingeschaltet. Die Nutzung der Raumauf-
schaltung führt in Verbindung mit einer sorgfältigen Auswahl
der Heizkurve zu einer optimalen Regelung der Heizungs-
anlage.
7.7.17 Kühlen möglich aktivieren
Menü → Fachhandwerkerebene → Systemkonfiguration →
[HEIZKREIS1 ----] → Kühlen möglich
–
Wenn eine Wärmepumpe angeschlossen ist, dann kön-
nen Sie die Funktion Kühlen für den Heizkreis aktivieren.
7.7.18 Taupunktüberwachung aktivieren
Menü → Fachhandwerkerebene → Systemkonfiguration →
[HEIZKREIS1 ----] → Taupunktüberw.
–
Mit dieser Funktion können Sie die Taupunktüberwa-
chung aktivieren.
Wenn die Taupunktüberwachung aktiviert ist, dann vergleicht
A
der Regler den eingestellten minimalen Vorlaufsollwert Küh-
len mit dem Taupunkt+Offset. Der Regler wählt immer die
höhere Temperatur, damit sich kein Kondensat bilden kann.
Installationsanleitung multiMATIC 0020255063_00
