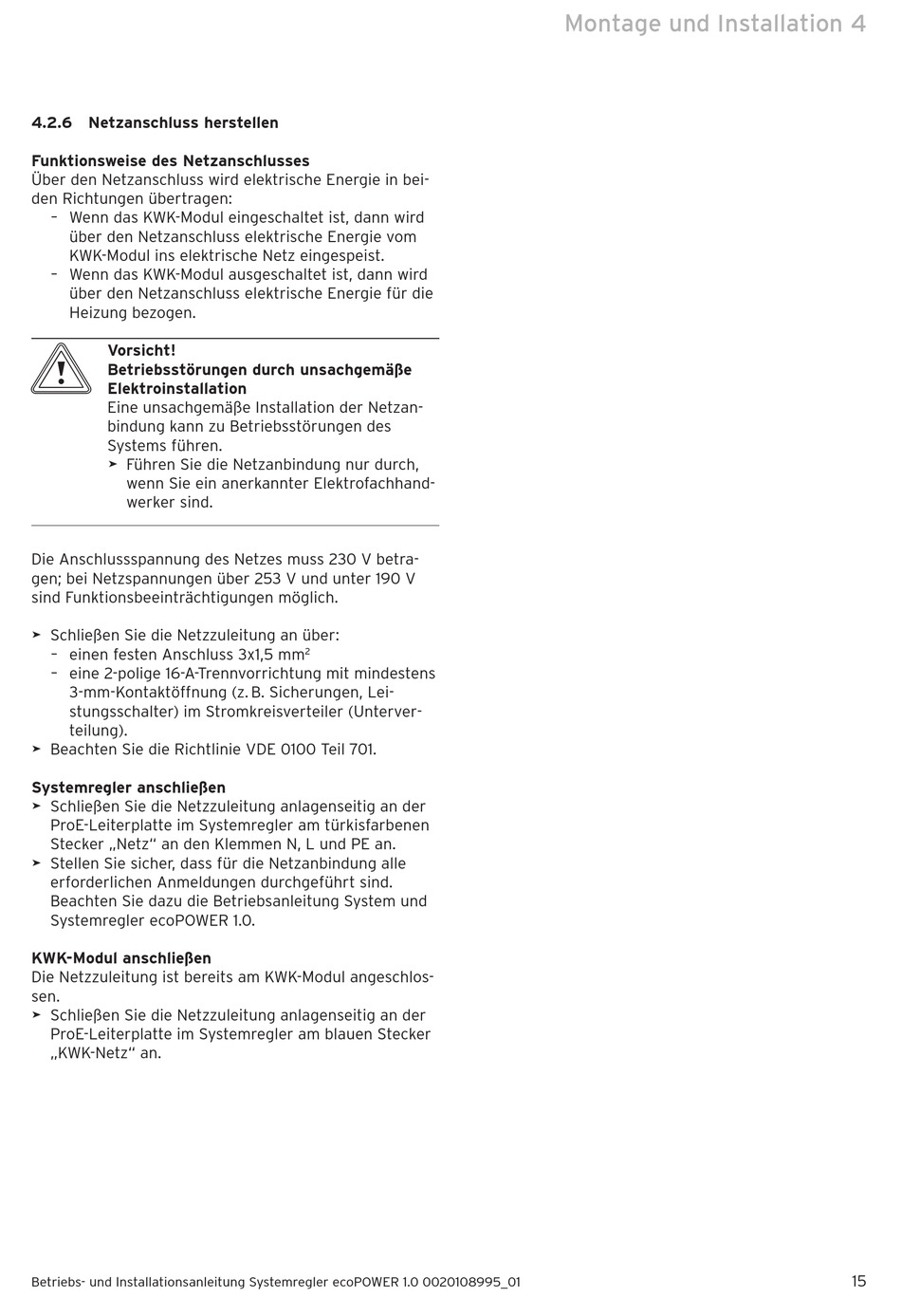

4.2.6 Netzanschluss herstellen

Funktionsweise des Netzanschlusses
Über den Netzanschluss wird elektrische Energie in bei-
den Richtungen übertragen:
– Wenn das KWK-Modul eingeschaltet ist, dann wird
über den Netzanschluss elektrische Energie vom
KWK-Modul ins elektrische Netz eingespeist.
– Wenn das KWK-Modul ausgeschaltet ist, dann wird
über den Netzanschluss elektrische Energie für die
Heizung bezogen.
b
Vorsicht!
Betriebsstörungen durch unsachgemäße
Elektroinstallation
Eine unsachgemäße Installation der Netzan-
bindung kann zu Betriebsstörungen des
Systems führen.
> Führen Sie die Netzanbindung nur durch,
wenn Sie ein anerkannter Elektrofachhand-
werker sind.
Die Anschlussspannung des Netzes muss 230 V betra-
gen; bei Netzspannungen über 253 V und unter 190 V
sind Funktionsbeeinträchtigungen möglich.
> Schließen Sie die Netzzuleitung an über:
– einen festen Anschluss 3x1,5 mm
– eine 2-polige 16-A-Trennvorrichtung mit mindestens
3-mm-Kontaktöffnung (z. B. Sicherungen, Lei-
stungsschalter) im Stromkreisverteiler (Unterver-
teilung).
> Beachten Sie die Richtlinie VDE 0100 Teil 701.
Systemregler anschließen
> Schließen Sie die Netzzuleitung anlagenseitig an der
ProE-Leiterplatte im Systemregler am türkisfarbenen
Stecker „Netz" an den Klemmen N, L und PE an.
> Stellen Sie sicher, dass für die Netzanbindung alle
erforderlichen Anmeldungen durchgeführt sind.
Beachten Sie dazu die Betriebs anleitung System und
System regler ecoPOWER 1.0.
KWK-Modul anschließen
Die Netzzuleitung ist bereits am KWK-Modul angeschlos-
sen.
> Schließen Sie die Netzzuleitung anlagenseitig an der
ProE-Leiterplatte im Systemregler am blauen Stecker
„KWK-Netz" an.
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_01
2
Montage und Installation 4
15
