Elektrische Installation
6.
An der Rückseite der thermoMETER TIM 8 / thermoIMAGER TIM 41 und der thermoIMAGER TIM 40 Kameras
befinden sich zwei

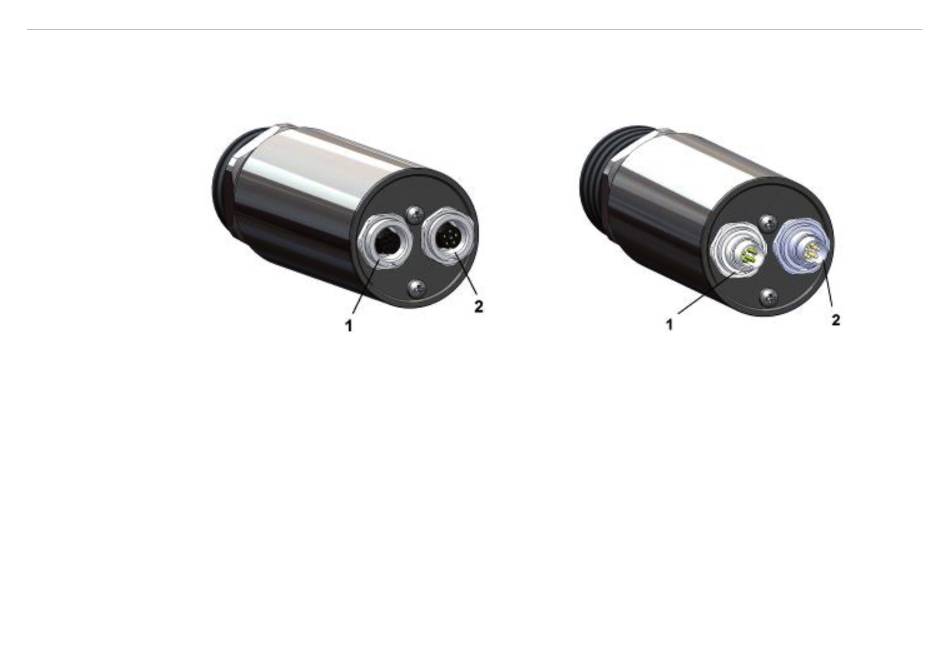

Abb. 13 Kamerarückseite thermoMETER TIM 8 /
thermoIMAGER TIM 41 mit Anschlussmöglichkeiten
1
2
1) Bei Verwendung des Ethernet-Steckers muss eine 5 ... 30 VDC Spannungsversorgung über die Klemmleis-
te gewährleistet sein oder die Versorgung per PoE realisiert werden.
thermoMETER TIM 8 / thermoIMAGER TIM 40 / TIM 41
Elektrische Installation
Gerätestecker, siehe Abb. 13, siehe Abb. 14.
Stecker für USB/ Ethernet
1)
Stecker für Ein- und Ausgänge oder RS485
Abb. 14 Kamerarückseite thermoIMAGER TIM 40
mit Anschlussmöglichkeiten
/ PoE-Kabel
1
Stecker für USB-Kabel
2
Stecker für PIF-Kabel
Seite 28
