Elektrische Installation; Analoggerät (Mv-Ausgang Am Out-Pin); Analoggerät (Thermoelementausgang Typ K An Den Out T/C - Pins / Nur Bei Modell Cstk-Sf15) - Micro-Epsilon Thermometer Cs Betriebsanleitung

Installation
6.2
6.2.1
Die Ausgangsimpedanz muss ≥ 10 kΩ sein.
6.2.2
SF15)
Die Ausgangsimpedanz muss ≥ 20 kΩ sein.
Beim Modell CSTK-SF15 kann man zwischen einem mV-Ausgangssignal (0 - 5 bzw 0 - 10 V; über Software
skalierbar) und einem Thermoelement-Ausgang wählen.
Die Werksvoreinstellung ist 0 - 3,5 V (entsprechend 0 - 350 °C); der Thermoelementausgang ist inaktiv, siehe
Kap.
thermoMETER CS

Elektrische Installation

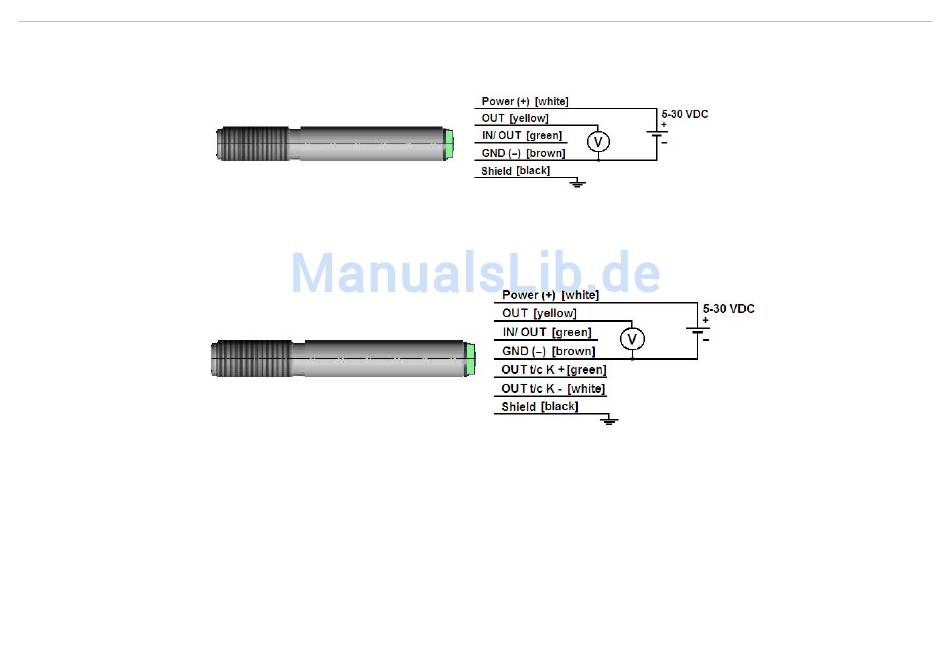

Analoggerät (mV-Ausgang am OUT-Pin)
Analoggerät (Thermoelementausgang Typ K an den OUT t/c - Pins / nur bei Modell CSTK-
A 2.
Seite 18
