Anhang | Zubehör
A 1.2
Die IR-Kamera kann bei Umgebungstemperaturen bis zu 50 °C ohne Kühlung eingesetzt werden. Für Anwen-
dungen, bei denen eine höhere Umgebungstemperatur auftreten kann, empfiehlt sich der Einsatz des optio-
nalen Wasserkühlgehäuses (Einsatztemperatur bis 250 °C). Die Kamera sollte mit dem optional erhältlichen
Hochtemperaturkabel ausgestattet sein (Einsatztemperatur bis 250 °C).
i

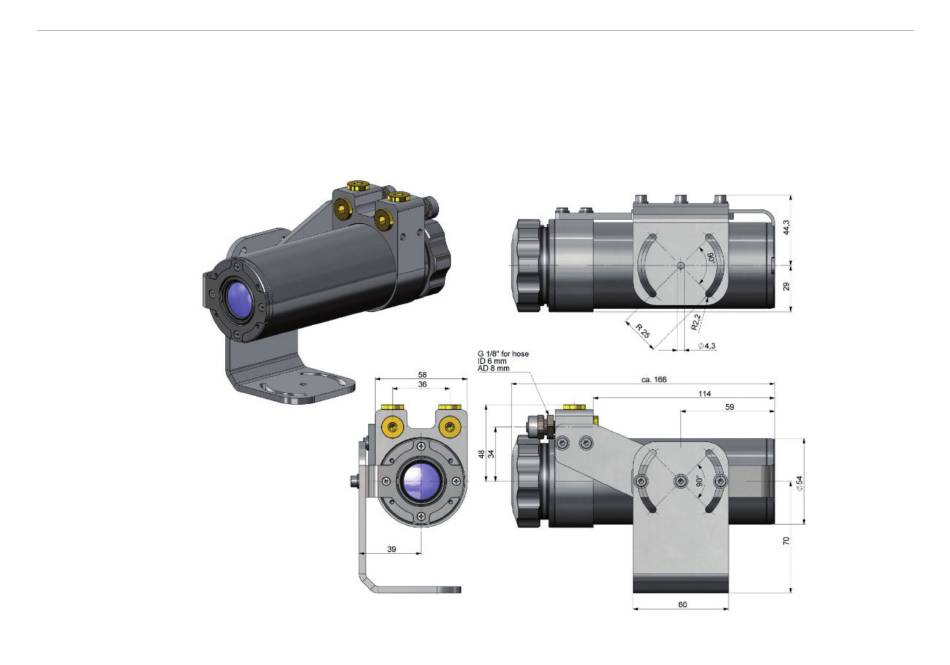

Abb. 46 Wasserkühlung TM-W-TIM8/4 und Montagesatz TM-WAK1-TIMxx, Abmessungen in mm
thermoMETER TIM 8 / thermoIMAGER TIM 40 / TIM 41
Wasserkühlung
Bei Verwendung der Wasserkühlung wird ein entsprechender Montagesatz (TM-WAKx-TIMxx) benötigt.
Wasserdurchfluss: ca. 2 l/ min (Kühlwassertemperatur sollte 30 °C nicht überschreiten)
Seite 68
