Anhang | Industrielles Prozessinterface für thermoMETER TIM 8 (optional)
A 5
Zur elektrischen Installation ist ein industrielles Prozessinterface mit 500 VAC
thermoMETER TIM 8 und Prozess erhältlich (Anschluss-Box mit IP65, 5 m, 10 m oder 20 m Standard- oder
Hochtemperaturkabel zur Kameraanbindung, Klemmleiste zur

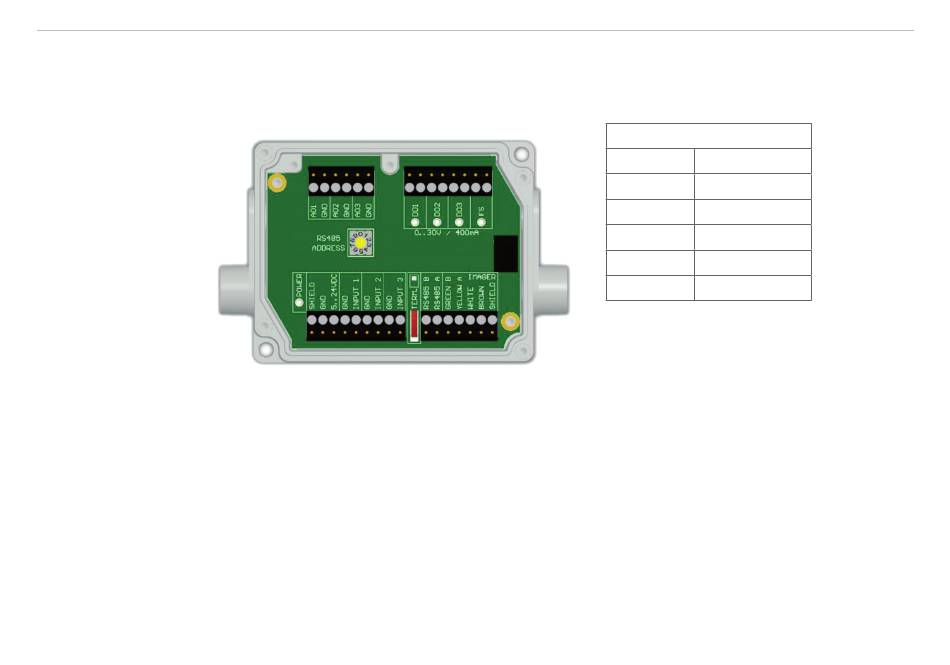

Abb. 56 Anschlüsse des industriellen Prozess-Interfaces für thermoMETER TIM 8
thermoMETER TIM 8 / thermoIMAGER TIM 40 / TIM 41
Industrielles Prozessinterface für thermoMETER TIM 8 (optional)
Isolationsspannung zwischen
eff
Prozesseinbindung, siehe A 12.
Pinbelegung
Farbe
Bezeichnung
Green
RS485 B
Yellow
RS485 A
White
12 V
Brown
GND
Shield
GND
Seite 86
