Software TIM Connect
Das Gerät ist jetzt für die Ethernet-Verbindung bereit und wird im Menü
unter Geräte aufgelistet. Die Kamera wird durch ein Netzwerksymbol
sowie der Netzwerkadresse und der Portnummer gekennzeichnet.
Wählen Sie das Gerät aus.
Eine Verbindung zum Gerät wird hergestellt und die Temperaturmes-
sung kann beginnen.

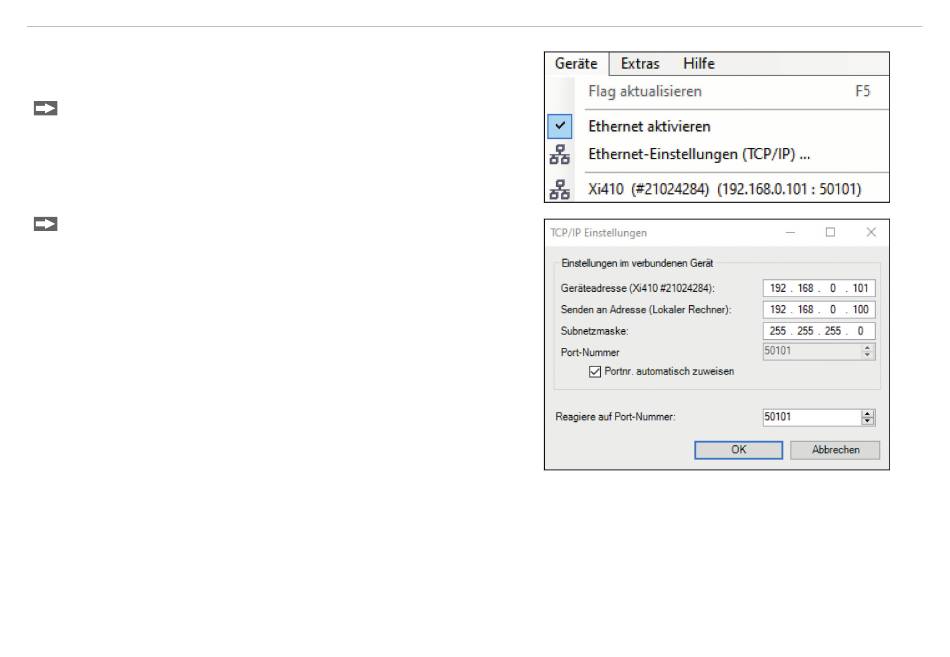

Um die entsprechenden Adress-Einstellungen zu ändern, ge-
hen Sie im Menü auf Geräte und Ethernet Einstellungen
(TCP/IP).
Unter Geräteadresse wird die Adresse für das Gerät vergeben. Diese
muss eine unterschiedliche Adresse (letzter Block) zum Gegenteilneh-
mer (z.B. PC) haben (Senden an Adresse (Lokaler Rechner)).
i
Wichtig ist, dass der Netzwerkanteil (ersten drei Blöcke) bei
beiden Adressen identisch sein muss. Der Adressbereich der
einzelnen Blöcke kann zwischen 0 und 255 liegen.
Zusätzlich muss noch eine separate Port-Nummer konfiguriert werden. Die ausgewählte Nummer kann zwischen 1 und 65535 liegen.
Mit der Option Portn. automatisch zuweisen wird automatisch eine Port-Nummer zugewiesen.
Wenn mehrere Kameras mit unterschiedlichen Port-Nummern angeschlossen werden und mit einer bestimmten Kamera kommuniziert
werden soll, kann über Reagiere auf Port-Nummer die entsprechende Kamera bestimmt werden.
i
Der verwendete Portbereich sollte zwischen 49152...65535 liegen. Bei Verwendung anderer Ports kann es sein, dass diese be-
reits reserviert bzw. vergeben sind.
thermoMETER TIM 8 / thermoIMAGER TIM 40 / TIM 41
Seite 51
