Anhang | Kurzanleitung zur seriellen Kommunikation
A 9
Kurzanleitung zur seriellen Kommunikation
A 9.1
Einleitung
Eine Funktion der TIM Connect Software beinhaltet die Kommunikation über die serielle Comport-Schnittstelle. Dies kann ein physi-
scher oder ein virtueller Comport (VCP) sein.
Der entsprechende Comport muss an dem Computer vorhanden sein, auf dem die TIM Connect Software installiert wurde.
A 9.2
Einrichten der Schnittstelle

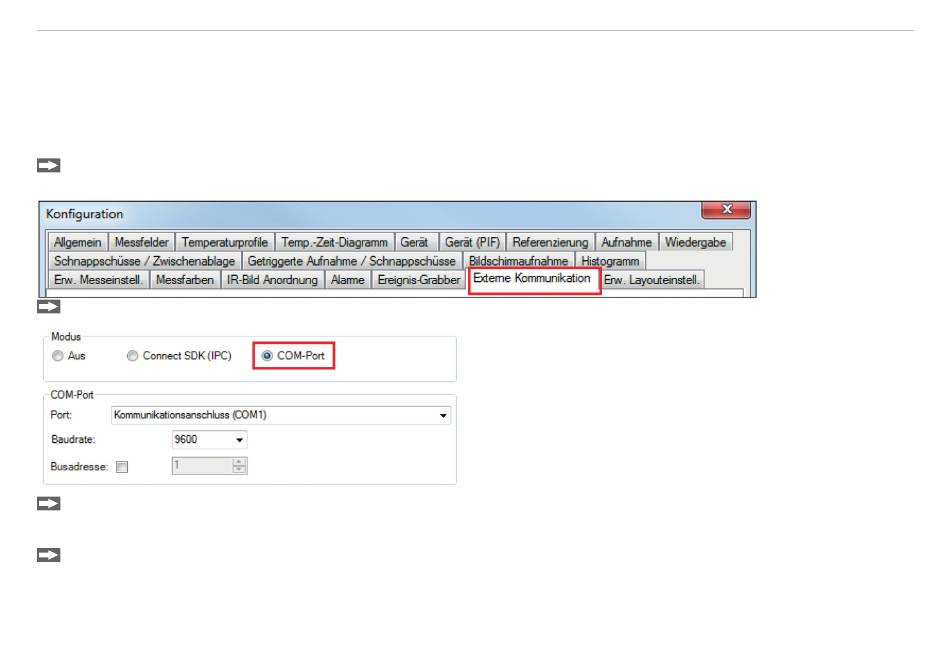

Öffnen Sie im Menü Optionen die Registerkarte Externe Kommunikation, um die Software für die serielle Kommunikation zu
aktivieren.
Wählen Sie hier den Mode Comp-Port und den entsprechenden Port, den Sie benutzen wollen.
Geben Sie die Baudrate ein, die von der Schnittstelle des anderen Gerätes genutzt wird.
Die Schnittstellenparameter sind: 8 Data-Bits, no parity und ein Stop-Bit (8N1).
Diese Parameter werden von vielen Geräten benutzt. Die Gegenstelle muss 8-Bit-Data unterstützen.
Verbinden Sie den Computer mit dem anderen Kommunikationsgerät. Falls dies auch ein Computer ist, benutzen Sie bitte ein
Null-Modem-Kabel.
A 9.3
Befehlsliste
i
Die Befehlsliste finden Sie auf der mitgelieferten USB-Stick und in der TIM Connect Software unter
Hilfe > SDK. Jeder Befehl muss mit einem CR/LF (0x0D, 0x0A) enden.
thermoMETER TIM 8 / thermoIMAGER TIM 40 / TIM 41
Seite 96
