Montage
5.4
Elektrische Anschlüsse Controller
5.4.1
Anschlussmöglichkeiten
Quelle
PS 2020

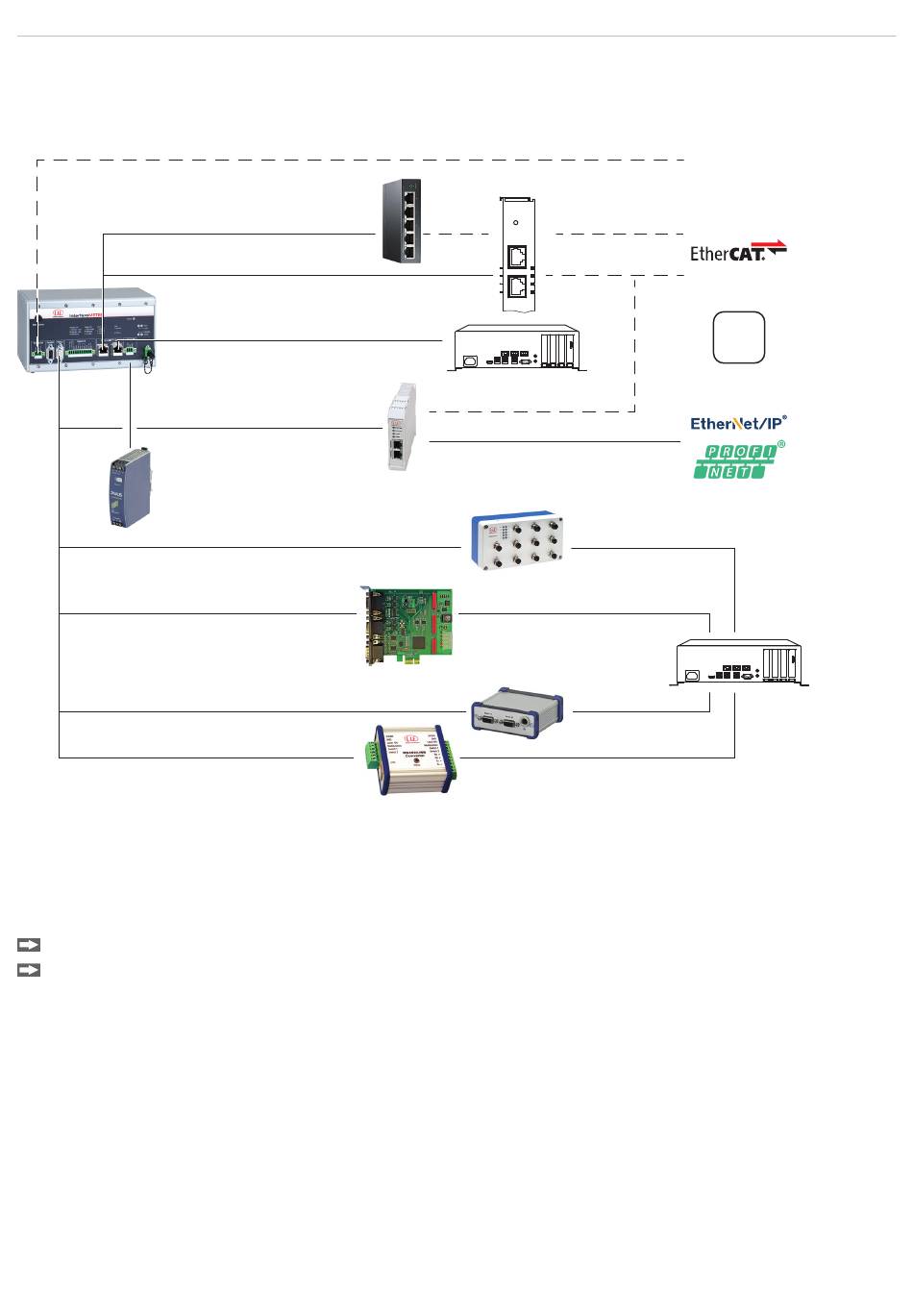

Abb. 10 Anschlussbeispiele am IMS5400 / 5600
5.4.2
Handhabung der steckbaren Schraubklemmen
Der Controller IMC5x00 hat drei steckbare Schraubklemmen für Versorgung, Digital I/O und Analogausgang. Diese
liegen als Zubehör bei.
Entfernen Sie die Isolierung der Anschlussdrähte (0,14 ... 1,5 mm²) auf einer Länge von 7 mm.
Schließen Sie die Anschlussdrähte an.
i
Die Schraubklemmen lassen sich mit zwei unverlierbaren Schrauben fixieren.
5.4.3
Massekonzept, Schirmung
Alle Ein- und Ausgänge sind galvanisch mit der Versorgungsspannungsmasse (GND) verbunden, lediglich die Anschlüs-
se von Ethernet/EtherCAT sind potentialfrei.
Die Masseanschlüsse (GND. GND422, GND_ENC) jeder Anschlussgruppe sind galvanisch über Drosseln intern mitein-
ander verbunden.
Die Shield-Anschlüsse jeder Anschlussgruppe sind nur mit dem Controllergehäuse verbunden. Sie dienen zum An-
schluss der Kabelabschirmungen bei Einzelanschlüssen (Power, Analogausgang, Schaltausgänge, Synchronisation und
Triggereingang).
Verwenden Sie nur geschirmte Kabel mit einer Länge von kleiner 30 m und schließen Sie die Kabelabschirmung an
Shield oder den Steckergehäusen an.
IMS5x00
Kabel
Patchkabel 2x RJ45
Patchkabel 2x RJ45
Ethernet
Patchkabel 2x RJ45
SC2471-x/RS422/OE
IF2030/PNET
IF2030/ENETIP
SC2471-3/IF2008ETH
SC2471-x/IF2008
IF2008/PCIE
SC2471-x/IF2008
SC2471-x/RS422/OE
IF2001/USB
Interface
2-Port
Switch /
EtherCAT-
Hub
Abzweigung
Run
X1
X2
IPC
IF2008/ETH
IF2004/USB
Analog Out
SPS
Ethernet
IPC
USB
