Elektrische Installation

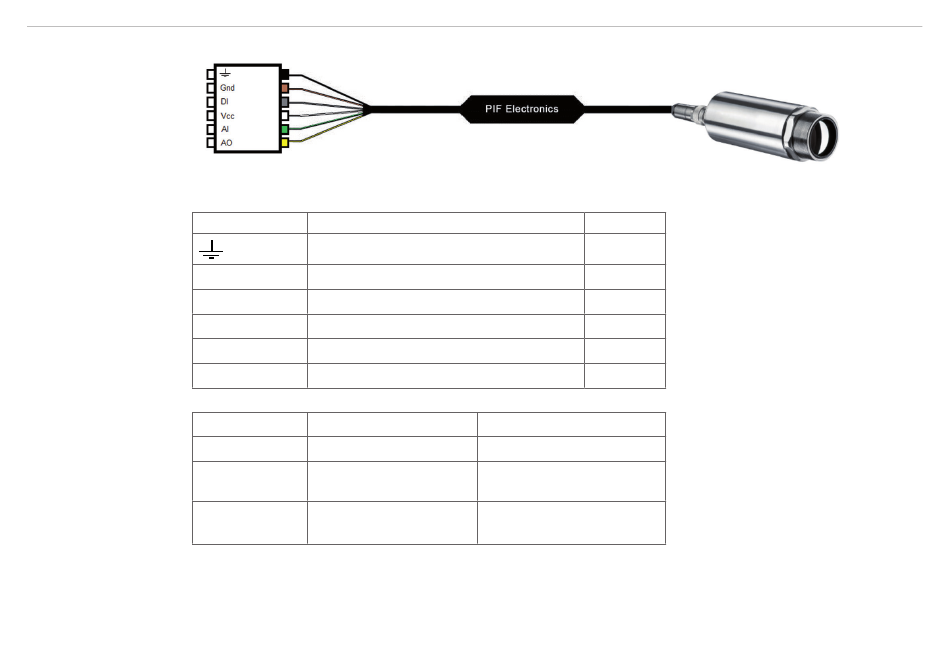

Abb. 16 Anschlussplan Klemmleiste thermoIMAGER TIM 40
Bezeichnung
GND
DI
Vcc
AI
AO
Das Standard-Prozess-Interface bietet die folgenden Ein- und Ausgänge:
Bezeichnung
AI
DI
AO
1) Abhängig von der Versorgungsspannung; für 0 - 10 V am AO muss das PIF mindestens mit 12 V versorgt
werden.
2) Der AI ist ausgelegt für max. 24 V, der Spannungspegel über 10 V wird nicht interpretiert.
thermoMETER TIM 8 / thermoIMAGER TIM 40 / TIM 41
Beschreibung
Abschirmung
Masse
Digitaler Eingang
Spannungsversorgung, 5 ... 24 V DC
Analoger Eingang
Analoger Ausgang
Beschreibung max. Bereich
Analogeingang 0 - 10 V
Digitaleingang 24 V
(Low-aktiv = 0 ... 0,6 V)
Analogausgang 0 - 10 V
Alarmausgang 0/ 10 V
Farbe
Schwarz
Braun
Grau
Weiß
Grün
Gelb
/ Status
1)
2)
