Software TIM Connect
i
1
2
3
4
5
6
7
8
9
10
11
12

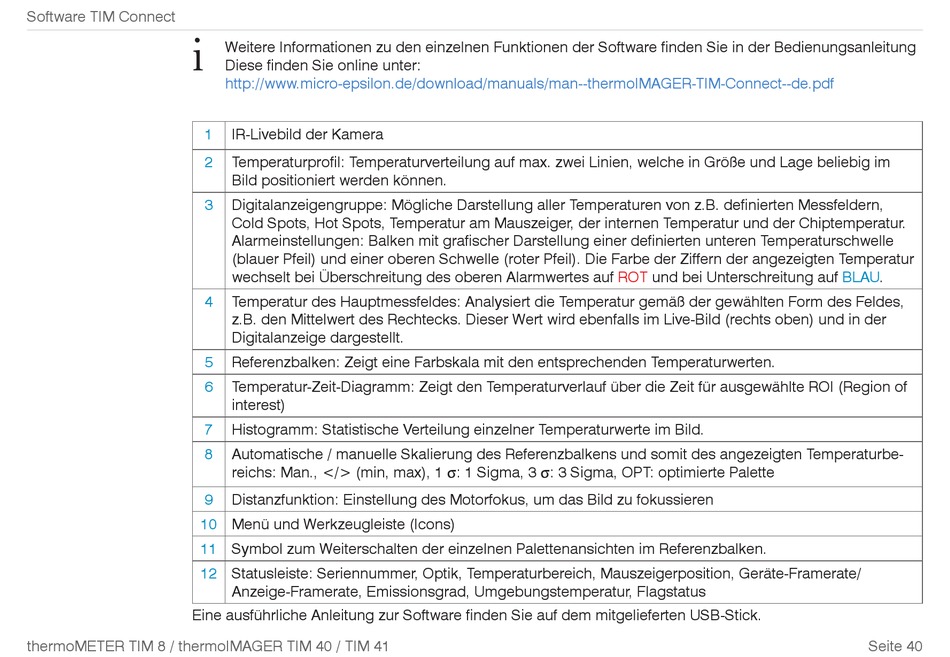

Eine ausführliche Anleitung zur Software finden Sie auf dem mitgelieferten USB-Stick.
thermoMETER TIM 8 / thermoIMAGER TIM 40 / TIM 41
Weitere Informationen zu den einzelnen Funktionen der Software finden Sie in der Bedienungsanleitung
Diese finden Sie online unter:
http://www.micro-epsilon.de/download/manuals/man--thermoIMAGER-TIM-Connect--de.pdf
IR-Livebild der Kamera
Temperaturprofil: Temperaturverteilung auf max. zwei Linien, welche in Größe und Lage beliebig im
Bild positioniert werden können.
Digitalanzeigengruppe: Mögliche Darstellung aller Temperaturen von z.B. definierten Messfeldern,
Cold Spots, Hot Spots, Temperatur am Mauszeiger, der internen Temperatur und der Chiptemperatur.
Alarmeinstellungen: Balken mit grafischer Darstellung einer definierten unteren Temperaturschwelle
(blauer Pfeil) und einer oberen Schwelle (roter Pfeil). Die Farbe der Ziffern der angezeigten Temperatur
wechselt bei Überschreitung des oberen Alarmwertes auf
Temperatur des Hauptmessfeldes: Analysiert die Temperatur gemäß der gewählten Form des Feldes,
z.B. den Mittelwert des Rechtecks. Dieser Wert wird ebenfalls im Live-Bild (rechts oben) und in der
Digitalanzeige dargestellt.
Referenzbalken: Zeigt eine Farbskala mit den entsprechenden Temperaturwerten.
Temperatur-Zeit-Diagramm: Zeigt den Temperaturverlauf über die Zeit für ausgewählte ROI (Region of
interest)
Histogramm: Statistische Verteilung einzelner Temperaturwerte im Bild.
Automatische / manuelle Skalierung des Referenzbalkens und somit des angezeigten Temperaturbe-
reichs: Man., </> (min, max), 1 s: 1 Sigma, 3 s: 3 Sigma, OPT: optimierte Palette
Distanzfunktion: Einstellung des Motorfokus, um das Bild zu fokussieren
Menü und Werkzeugleiste (Icons)
Symbol zum Weiterschalten der einzelnen Palettenansichten im Referenzbalken.
Statusleiste: Seriennummer, Optik, Temperaturbereich, Mauszeigerposition, Geräte-Framerate/
Anzeige-Framerate, Emissionsgrad, Umgebungstemperatur, Flagstatus
ROT
und bei Unterschreitung auf BLAU.
