Anhang | Zubehör

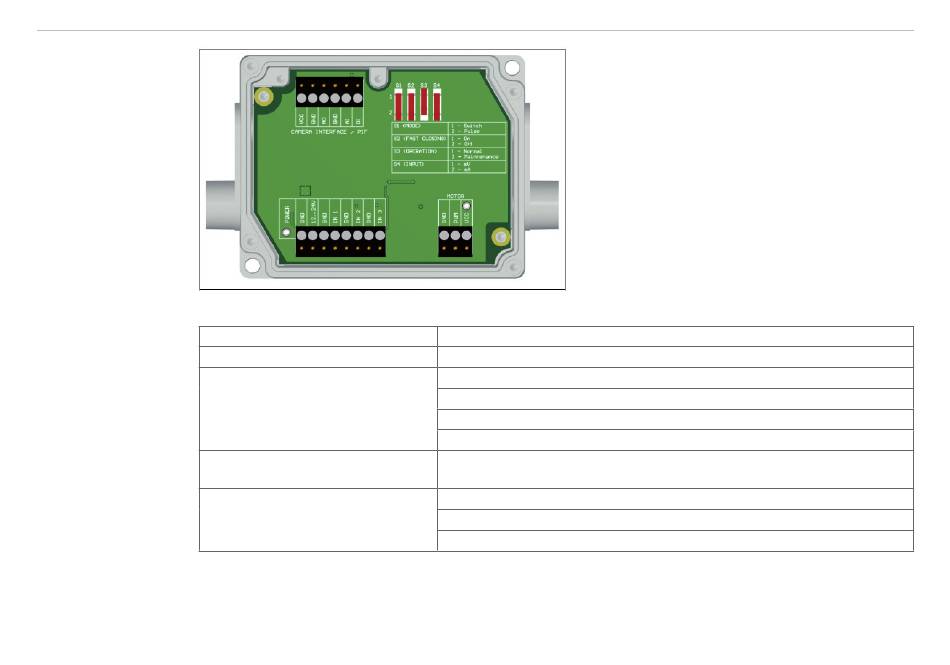

Abb. 50 Steuerbox shutter,
Spannungsversorgung
Obere Schraubklemme
Schalter für verschiedene
Betriebs-Modi:
Untere Schraubklemme
Eingänge (Start/Stopp Signal,
max. 24 V, Eingang ist active LOW
(offener Eingang = HIGH))
thermoMETER TIM 8 / thermoIMAGER TIM 40 / TIM 41
Abmessungen, siehe Abb. 12
12 - 24 V
Anschluss für Prozess Interface (PIF)
S1: Umschalten zwischen Schalterbetrieb und Impulsbetrieb
S2: Aktivierung/Deaktivierung des fast-closing Modus
S3: Nur zur Werkskalierung (Schulter muss auf Normen stehen)
S4: Umschalten zwischen mV oder mA Eingang
Anschlüsse für Spannungsversorgung, Eingänge (Start/Stopp Signal)
und Motor
IN 1: Trigger-Eingang für normalen Betrieb (S1)
IN 2: Aktuell keine Verwendung
IN 3: Trigger-Eingang für fast-closing Modus (S2)
