Elektrische Installation

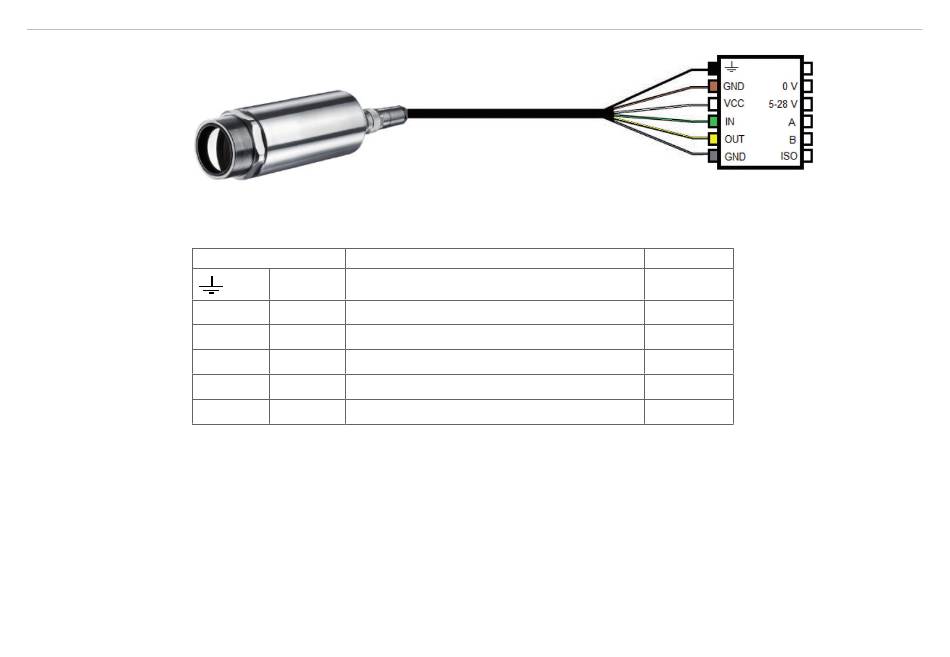

Abb. 15 Anschlussplan Klemmleiste thermoMETER TIM 8 / thermoIMAGER TIM 41
Bezeichnung
GND
VCC
IN
OUT
GND
1) Spannungsversorgung nur notwendig bei Verwendung des Ethernet-Anschlusses (ohne PoE) oder beim
autarken Betrieb (Mindestspannung bei Verwendung des Ethernet-Anschlusses: 12 V)
thermoMETER TIM 8 / thermoIMAGER TIM 40 / TIM 41
Beschreibung
Abschirmung
0 V
Masse
5 - 30 V
Spannungsversorgung
A
Analoger/Digitaler Einsatz oder RS485 (A)
B
Analoger Ausgang oder RS485 (B)
ISO
Isolierte Masse für IN und OUT
Farbe
Schwarz
Braun
Weiß
1)
Grün
Gelb
Grau
