Elektrische Installation
6.5

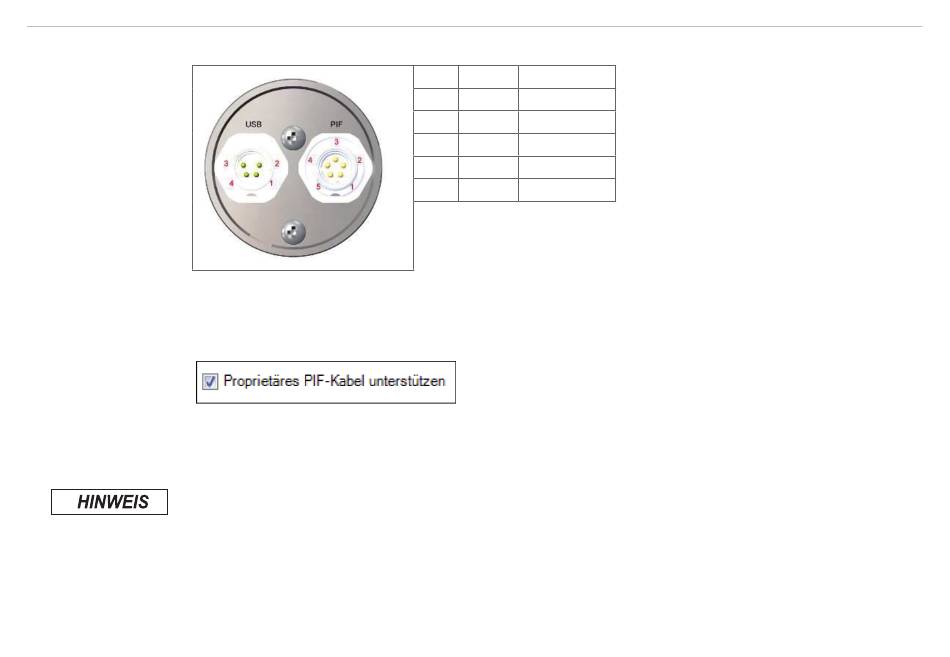

Abb. 18 Rückseite thermoIMAGER TIM 40 Stecker
Für den Fall, dass Sie das Prozess-Interface der Kamera direkt an externe Hardware
(ohne Verwendung des mitgelieferten PIF-Kabels), setzen Sie in der TIM Connect-Software den Haken bei
Proprietäres PIF-Kabel unterstützen im Menü Extras > Konfiguration > Gerät (PIF).
Abb. 19 Proprietäres PIF-Kabel unterstützen
i
Vermeiden Sie in diesem Fall eine Spannung > 3 V am INT-Pin
> Zerstörung der Kamera
1) Wir empfehlen, nur einen Schaltkontakt (Taster, Relais) zwischen INT und DGND zu verwenden.
thermoMETER TIM 8 / thermoIMAGER TIM 40 / TIM 41
Pin-Belegung thermoIMAGER TIM 40
Beachten Sie, dass der Eingang des PIF in diesem Fall nicht geschützt ist!
Pin
USB
PIF
1
VCC
INT
2
GND
SDA (I
C)
2
3
D-
SCL (I
C)
2
4
D+
DGND
5
-
3,3 V (Out)
anschließen möchten
1
Seite 35
