Installation und Montage
4.6 Elektrische Anschlüsse
4.6.1 Anschlussmöglichkeiten
Die Spannungsversorgung und Signalausgabe erfolgen über die Vorderseite des Controllers.
Controller
PS 2020

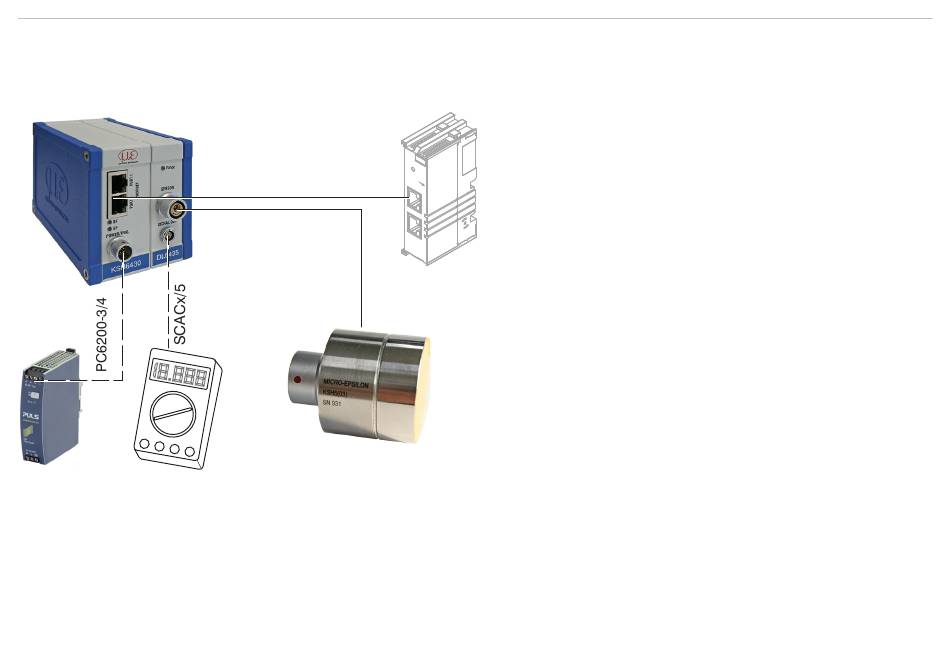

Abb. 11 Messsystemaufbau
combiSENSOR KSB6430 PROFINET
LAN-Kabel
RJ-45-Stecker
CCxxx
Ammeter/
Sensor
Voltmeter
R u
n
E th
e r
C A
T
X 1
X 2
SPS
Seite 20
