Elektrische Installation
6 Elektrische Installation
6.1 Anschluss der Kabel
Das
mitgelieferte
USB-Kabel
angeschlossen werden. Über die Software Ratio Connect kann das Gerät
direkt betrieben werden. Zum Anschluss weiterer Schnittstellen und bei
Verwendung der Ein-/Ausgängen muss zunächst der Deckel des Controllers
(4 Schrauben) geöffnet werden. Im unteren Bereich befinden sich die
Schraubklemmen für den Anschluss der Kabel.
Anschlusskennzeichnung
+8..30 VDC
Spannungsversorgung
GND
Masse (0 V) der Spannungsversorgung
GND
Masse (0 V) der Ein- und Ausgänge
I/O 1
I/O pin 1 (digitaler Ein-/ Ausgang bzw.
analoger Eingang)
I/O 2
I/O pin 2 (digitaler Ein-/ Ausgang bzw.
analoger Eingang)
I/O 3
I/O pin 3 (digitaler Ein-/ Ausgang bzw.
analoger Eingang)
COM
Masse von OUT
OUT 1
Analoger Stromausgang 1
OUT 2
Analoger Stromausgang 2
kann
an
der
Seite
thermoMETER CTRatio
des
Controllers

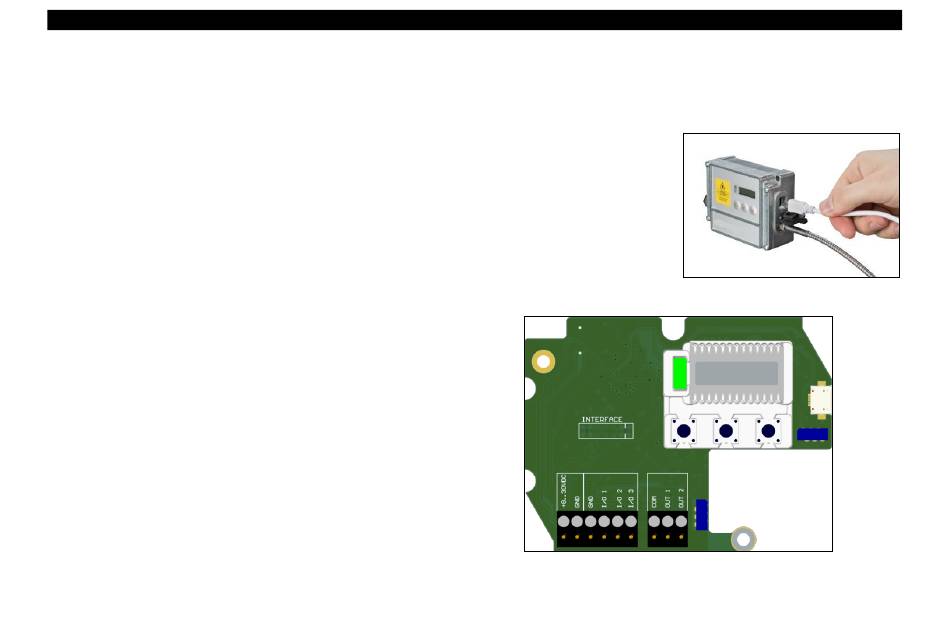

Geöffneter Controller mit Anschlussklemmen
-
29
