Installation
Montage
Die TIM NetBox kann über den mitgelieferten Tragschienenadapter an einer Hutschiene nach EN50022
(TS35) montiert werden. Zu diesem Zweck schrauben Sie bitte die 4 Madenschrauben (M4) in die dafür
vorgesehenen Löcher (Geräteoberseite). Danach können Sie den Tragschienenadapter auf das TIM NetBox
-Gehäuse aufsetzen und mit den 4 Muttern befestigen.
An der Unterseite des TIM NetBox -Gehäuses befinden sich 4 Bohrungen M2,5, die ebenfalls zur
Befestigung benutzt werden können.

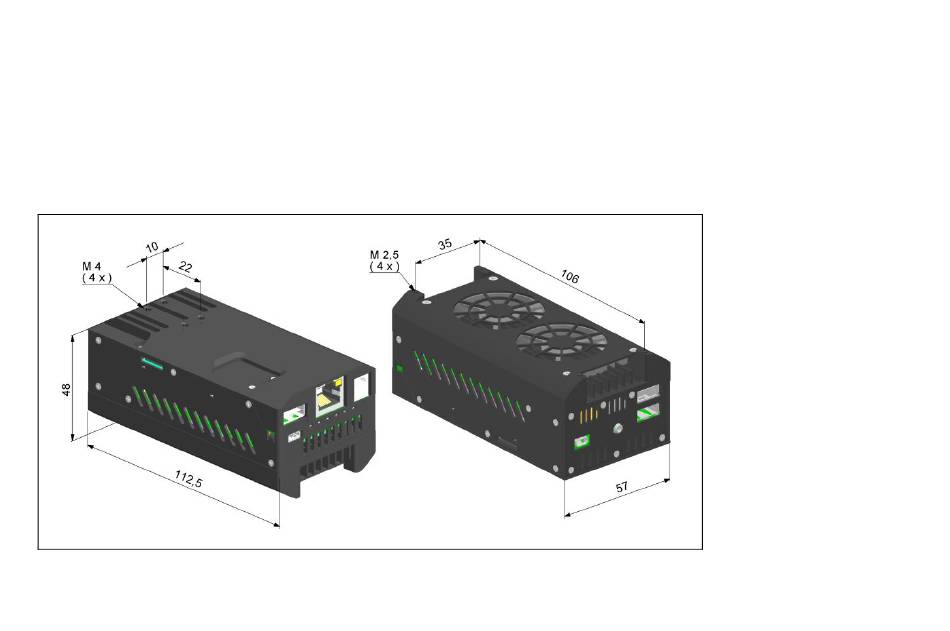

Abmessungen TIM NetBox in mm, nicht maßstabsgetreu
thermoIMAGER TIM NetBox
6
