Elektrische Installation
4.5.1
Stromversorgung und Eingangs-/Ausgangssignal
Der XTC601 muss mit 24-V-Gleichspannung versorgt werden und nimmt einen Ein-
schaltstrom von maximal 1,5 A auf.
Für alle Ausführungen wird ein mehradriges Kabel mit Geflechtabschirmung verwendet.
Idealerweise sollte ein Kabel für Signale (PL4, PL5) und ein Kabel für die Stromversorgung
(PL9) und die Relaiskontakte (PL1) genutzt werden. Die Abschirmung der Kabel muss
an den Kabelverschraubungen stabil anliegen. Die Kabelgröße sollte zwischen 28 und
16 AWG betragen.
Die Anschlussklemmen für Stromversorgung, Eingangssignal und Ausgangssignal
befinden sich unterhalb der unteren Leiterplatine. HINWEIS: Die Anschlussklemmen
sind farbcodiert und passen farblich jeweils zu den Verbindern – diese
Farbcodierung muss unbedingt beachtet werden.
Pin1
4.5.2
Stromversorgung (PL9 - grün)
4.5.3
Analogausgang
Es gibt zwei Ausgänge für analoge Signale mit 4-20 mA. Beide sind für die Binärgaskon-
zentration vorgesehen. Einer ist fest auf den Kalibrierbereich des Gerätes eingestellt,
der andere lässt sich im Menü konfigurieren. HINWEIS: Wenn das Instrument
vorgewärmt wird (Messzellen-Temperatur noch nicht stabil), sind diese
Ausgänge auf 3,5 mA gesetzt, um anzuzeigen, dass das Instrument noch
nicht betriebsbereit ist.
•
Der maximale Ausgangsstrom beträgt ca. 25 mA
•
Der minimale Ausgangsstrom beträgt ca. 0 mA
Michell Instruments
Pin1
PL9
PL5
JMP3

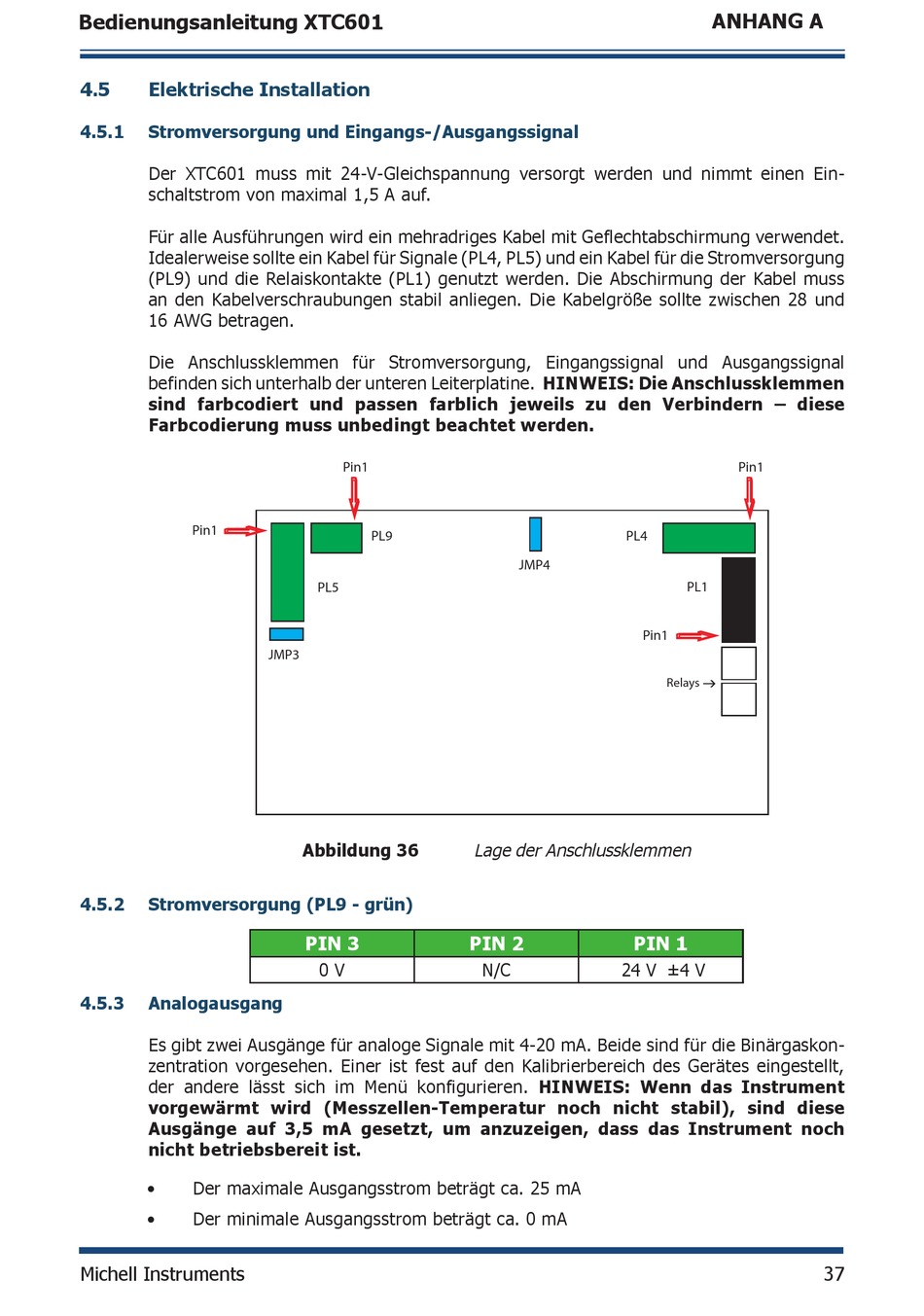

Abbildung 36
PIN 3
0 V
PL4
JMP4
Pin1
Lage der Anschlussklemmen
PIN 2
PIN 1
N/C
24 V ±4 V
ANHANG A
Pin1
PL1
Relays
