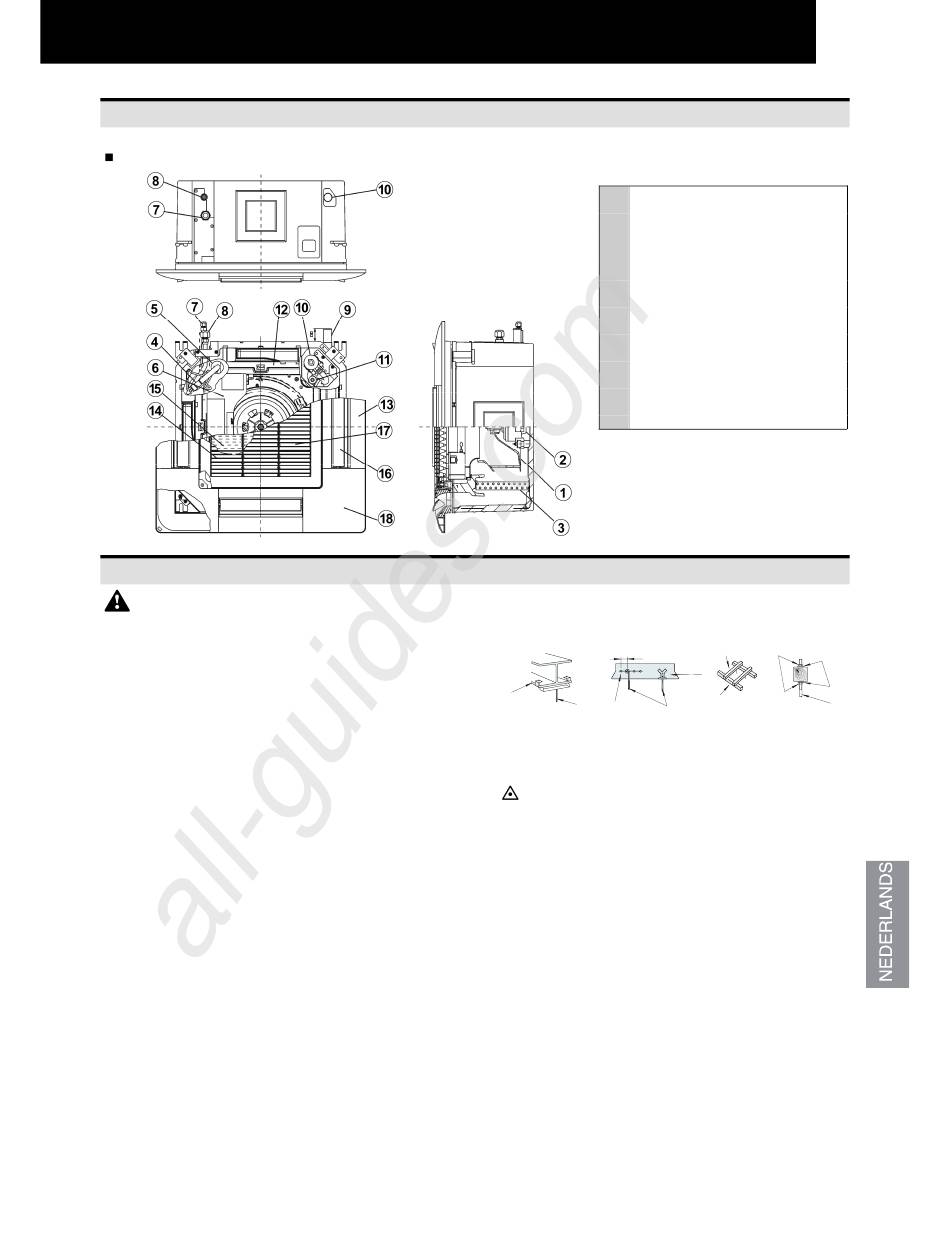

1. NAMEN VAN ONDERDELEN

RCIM

2. INSTALLATIE VAN DE UNITS

WAARSCHUWING:
− Controleer of de accessoires met de binnenunit zijn
meegeleverd.
− Installeer de binnenunits niet buiten. Wanneer u deze
units toch buiten installeert, levert dit elektrische
gevaren op of kan elektriciteit gaan lekken.
− Kijk hoe de lucht zich vanaf elke binnenunit verspreidt
over de ruimte en kies een geschikte locatie zodat de
ruimte overal dezelfde temperatuur krijgt. Het is
raadzaam de binnenunits 2,3 tot 3 meter boven de
vloer te installeren. Als de unit hoger dan 3 meter
boven de vloer wordt geïnstalleerd wordt ook
aanbevolen een ventilator te gebruiken om een
gelijkmatige luchttemperatuur in de ruimte te krijgen.
− Voorkom obstakels die de luchtinlaat of de
luchtafvoer blokkeren.
− Neem de volgende punten in acht wanneer u de
binnenunit installeert in een ziekenhuis of op andere
locaties met elektronische golven van bijvoorbeeld
medische apparaten.
− Installeer de binnenunits niet op plaatsen waar
elektromagnetische golven rechtstreeks naar de
elektrische kast of de kabel of schakelaar voor
externe bediening worden gezonden.
− Installeer de schakelaar voor externe bediening in
een stalen kast. Plaats de kabel voor externe
bediening in een stalen geleidebuis. Sluit vervolgens
de aardedraad aan op de kast en de buis.
− Installeer een geluidsfilter wanneer de netvoeding
storende geluiden produceert.
− Deze unit is een exclusieve binnenunit van het type
niet-elektrische verwarming. Het is niet toegestaan
om een elektrische verwarming buiten te installeren.
All manuals and user guides at all-guides.com
I-balk
NAMEN VAN ONDERDELEN
nr. Naam onderdeel
1 Ventilator
2 Ventilatormotor
3 Warmtewisselaar
4 Distributiesysteem
5 Expansieventiel
6 Elektrische controlekast
7 Koelgasaansluiting
8 Koelvloeistofaansluiting
9 Afvoerbuisverbinding
10 Motor voor afvoermechanisme
11 Vlotterschakelaar
12 Afvoergedeelte
13 Rooster P-N23WAM
14 Luchtinlaatrooster
15 Luchtfilter
16 Luchtuitlaat
17 Luchtinlaat
18 Kap voor hoekopening
− Bevestig ophangbouten met grootte M10 (W3/8),
zoals hieronder aangegeven:
Houten spijl
Voor betonplaat
(60 tot 90 mm vierkant)
150~160 mm
Beton
Houten balk
Staal
Ophangbouten
Ankerbout
(W3/8 of M10)
− Steek geen vreemde voorwerpen in de binnenunit
en controleer de binnenunit op vreemde voorwerpen
vóór installatie en proefdraaien, anders kunnen
brand, defecten en dergelijke het gevolg zijn.
LET OP:
− Installeer de binnenunits niet in een brandgevaarlijke
omgeving, om brand en explosies te voorkomen.
− Controleer of de plafondplaat sterk genoeg is. Als
deze niet sterk genoeg is, kan de binnenunit naar
beneden vallen.
− Installeer de binnenunits, de buitenunit, de
schakelaar voor externe bediening en de kabel
niet binnen een straal van circa 3 meter van
zenders met sterke elektromagnetische golven,
zoals medische apparatuur.
− Installeer de binnenunits niet in een fabriekshal of
keuken waar oliedampen de unit binnenstromen.
− De olie laat namelijk een vetafzetting achter op de
warmtewisselaar, waardoor de prestaties van de
binnenunit afnemen en vervorming kan optreden.
In het ergste geval kan de olie de plastic onderdelen
van de binnenunit beschadigen.
− Installeer de binnenunits niet in een zure of basische
omgeving, om corrosie van de warmtewisselaars te
voorkomen.
− Gebruik de juiste stroppen wanneer u de binnenunit
tilt of verplaatst, en wees voorzichtig dat u het
isolatiemateriaal op het oppervlak van de units niet
beschadigt.
1
1
Vierkante
sluitplaatjes
Moeren
Stropbout
(W3/8 of M10)
