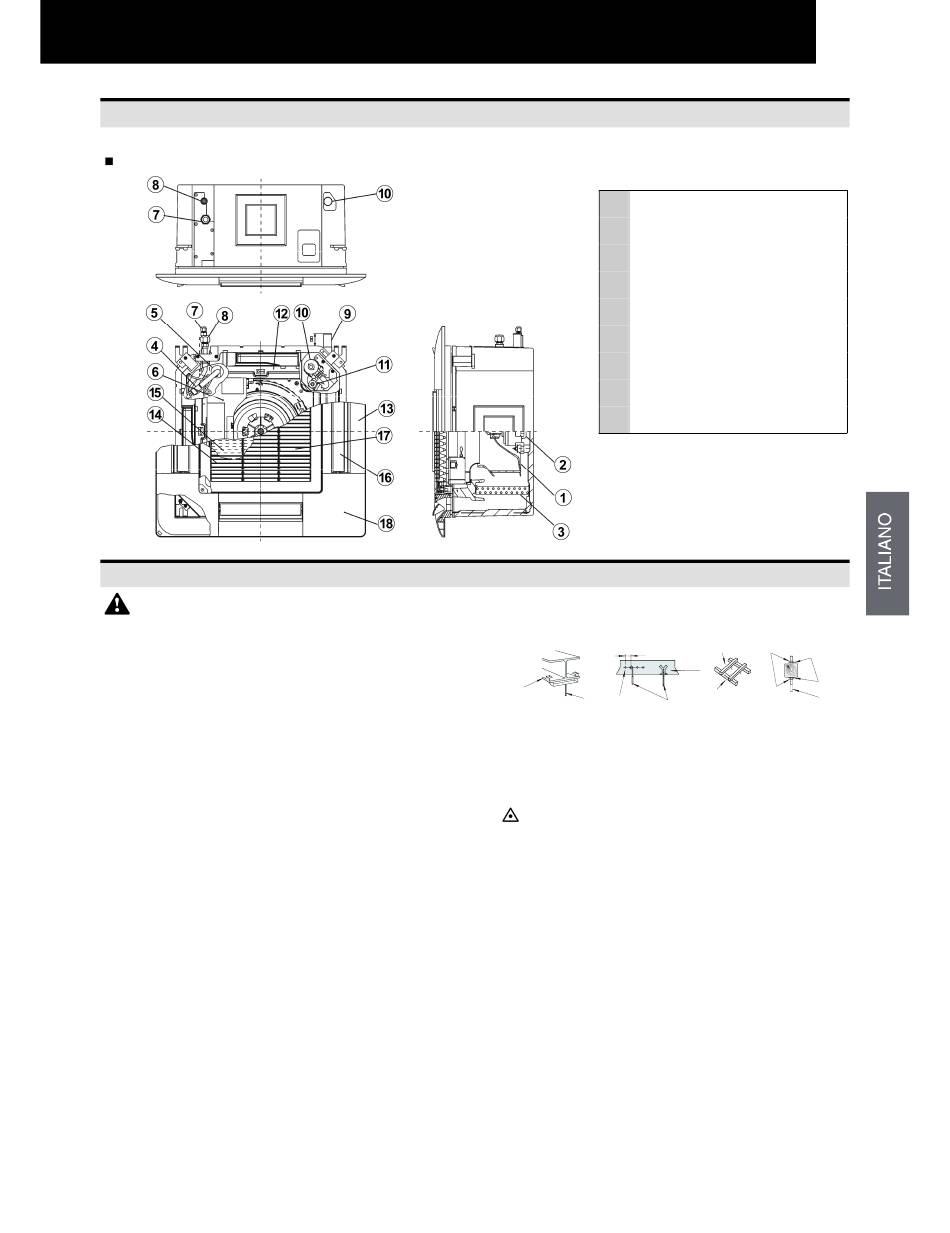

1 ELENCO COMPONENTI

RCIM
2 INSTALLAZIONE DELLE UNITÀ
AVVERTENZA:
Controllare che l'imballaggio dell'unità interna
-
contenga anche gli accessori.
Non installare le unità esterne all'aperto pena pericoli
-
di folgorazione o di dispersioni elettriche a terra.
Prendere in considerazione la distribuzione dell'aria
-
da ciascuna unità interna all'intero ambiente
climatizzato e scegliere una posizione tale da
uniformare la temperatura e la velocità dell'aria in
ambiente. Installare le unità interne a un'altezza tra
2,3 e 3 m dal piano di calpestio. Se l'unità viene
installata a un'altezza superiore a 3 metri, si consiglia
l'utilizzo di una ventola per ottenere una temperatura
uniforme dell'aria nell'ambiente.
Evitare ogni ostruzione che possa ostacolare il flusso
-
dell'aria in entrata e in uscita.
Se le unità interne vengono installate in ospedali o
-
in altri luoghi in cui siano presenti apparecchiature
elettromedicali a onde elettromagnetiche tenere
presente quanto segue:
Il quadro elettrico delle unità interne, il dispositivo
-
di controllo remoto e il cavo di collegamento devono
essere al riparo da ogni irraggiamento diretto di onde
elettromagnetiche.
Il dispositivo di controllo remoto deve essere
-
installato all'interno di una scatoletta metallica e i cavi
che ad esso fanno capo devono correre in condotte
metalliche. Condotte e contenitore devono poi essere
collegati a terra.
Prevedere un filtro nel caso in cui l'alimentazione
-
produca disturbi elettromagnetici.
Questa unità è esclusiva dell'unità interna
-
a riscaldatore non elettrico. L'installazione
di un riscaldatore elettrico non è consentita.
