5. CABLEADO ELÉCTRICO
5.1. GENERAL
PELIGRO:
Apague el interruptor de alimentación principal
-
de la unidad interior y la unidad exterior antes de
llevar a cabo tareas de cableado eléctrico o una
comprobación periódica.
Asegúrese de que el ventilador interior y el exterior
-
se han parado antes de llevar a cabo tareas de
cableado eléctrico o una comprobación periódica.
Proteja los cables, la tubería de desagüe, las piezas
-
eléctricas, etc., de las ratas u otros animales
pequeños. De lo contrario, las ratas podrán roer
las partes no protegidas y, en el peor de los casos,
podría producirse un incendio.
PRECAUCIÓN:
Utilice cable de par trenzado blindado o cable de par
-
blindado para los hilos de transmisión entre las
unidades interiores y exteriores, y conecte la parte
blindada al tornillo de tierra en la caja eléctrica de la
unidad interior tal y como se muestra a continuación.
Enrolle el material aislante suministrado por el
-
instalador alrededor de los hilos y tape el orificio de
conexión del cableado con el material de sellado
para proteger el producto del agua condensada o
de los insectos.

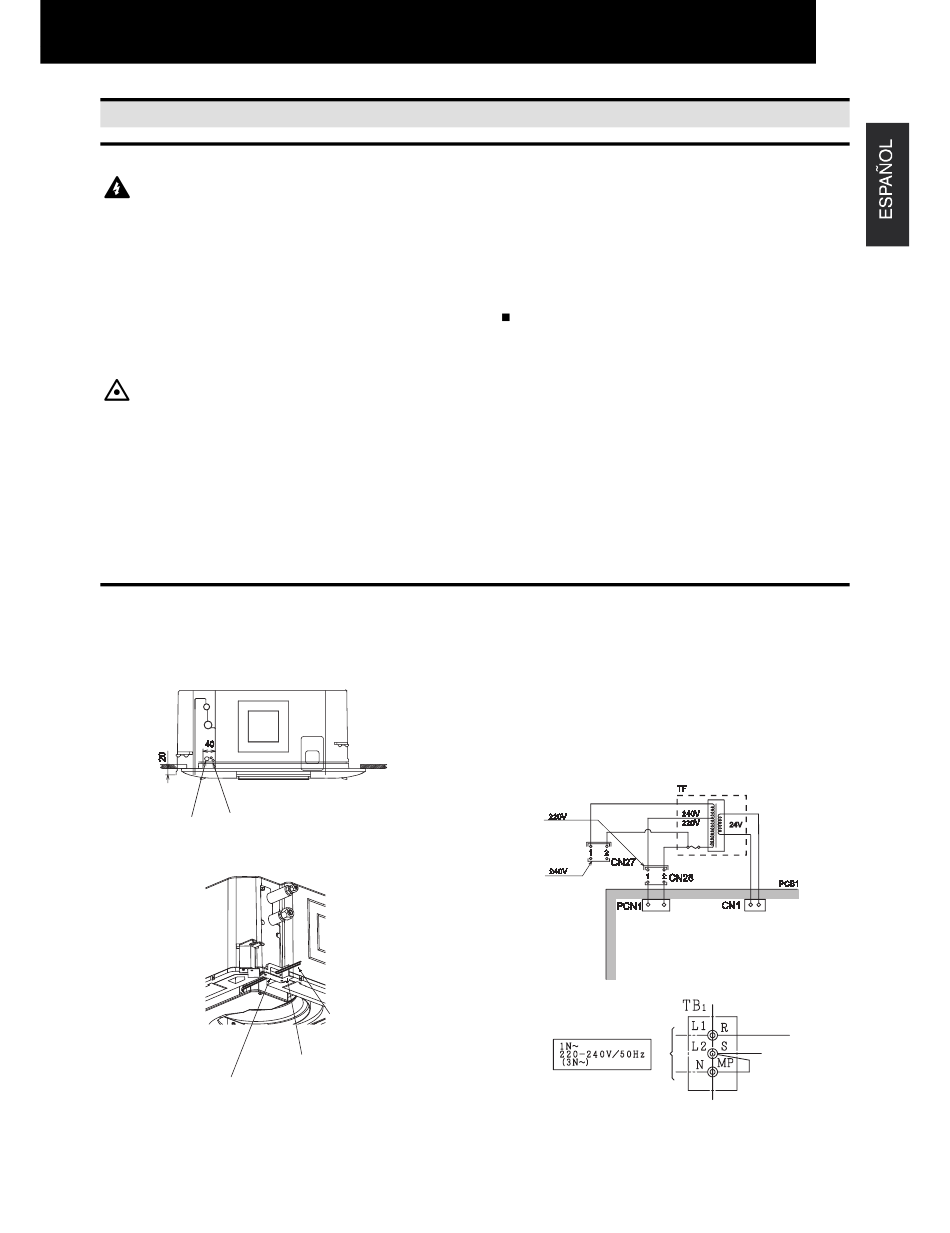

5.2. CONEXIÓN DEL CABLEADO ELÉCTRICO DE LA UNIDAD INTERIOR
1. La conexión del cableado eléctrico de la unidad interior
se muestra a continuación.
Orificio para la conexión del cableado
(orificio perforable)
Cableado de alimentación
Cableado de servicio
Cable del control remoto
Sujete los cables por la placa de
soporte de la manera mostrada
All manuals and user guides at all-guides.com
(mm)
Cable de alimentación
Cable de control
Cable del mando a distancia
Placa de soporte para el
cableado eléctrico
CABLEADO ELÉCTRICO
Sujete firmemente los hilos con la abrazadera dentro
-
de la unidad interior.
Introduzca los hilos a través del orificio perforable
-
de la tapa lateral cuando utilice un conducto.
Sujete el cable del control remoto con la abrazadera
-
del interior de la caja eléctrica.
Comprobación general
1. Asegúrese de que los componentes eléctricos
seleccionados por el instalador (interruptores de
alimentación principal, disyuntores, cables, conectores
de tuberías y terminales de cables) se han seleccionado
correctamente. Cerciórese de que los componentes
cumplen el reglamento nacional de instalaciones
eléctricas (NEC).
2. Compruebe que la tensión de la fuente de alimentación
está dentro del +10% de la tensión nominal.
3. Verifique la capacidad de los cables eléctricos. Si la
capacidad de la fuente de alimentación es demasiado
baja, el sistema no se pondrá en marcha debido a la
caída de la tensión.
4. Compruebe que el cable de tierra está conectado.
2. Conecte el cable de un control remoto opcional o un
cable de extensión opcional a los terminales dentro
de la caja eléctrica a través del orificio de conexión
del armario.
3. Conecte la fuente de alimentación y los hilos de tierra
a los terminales de la caja eléctrica.
4. Conecte los hilos entre la unidad interior y la unidad
exterior a los terminales de la caja eléctrica.
Fuente de alimentación
