7
INSTALACIÓN DEL PANEL DE AIRE OPCIONAL: P-N23WAM
10

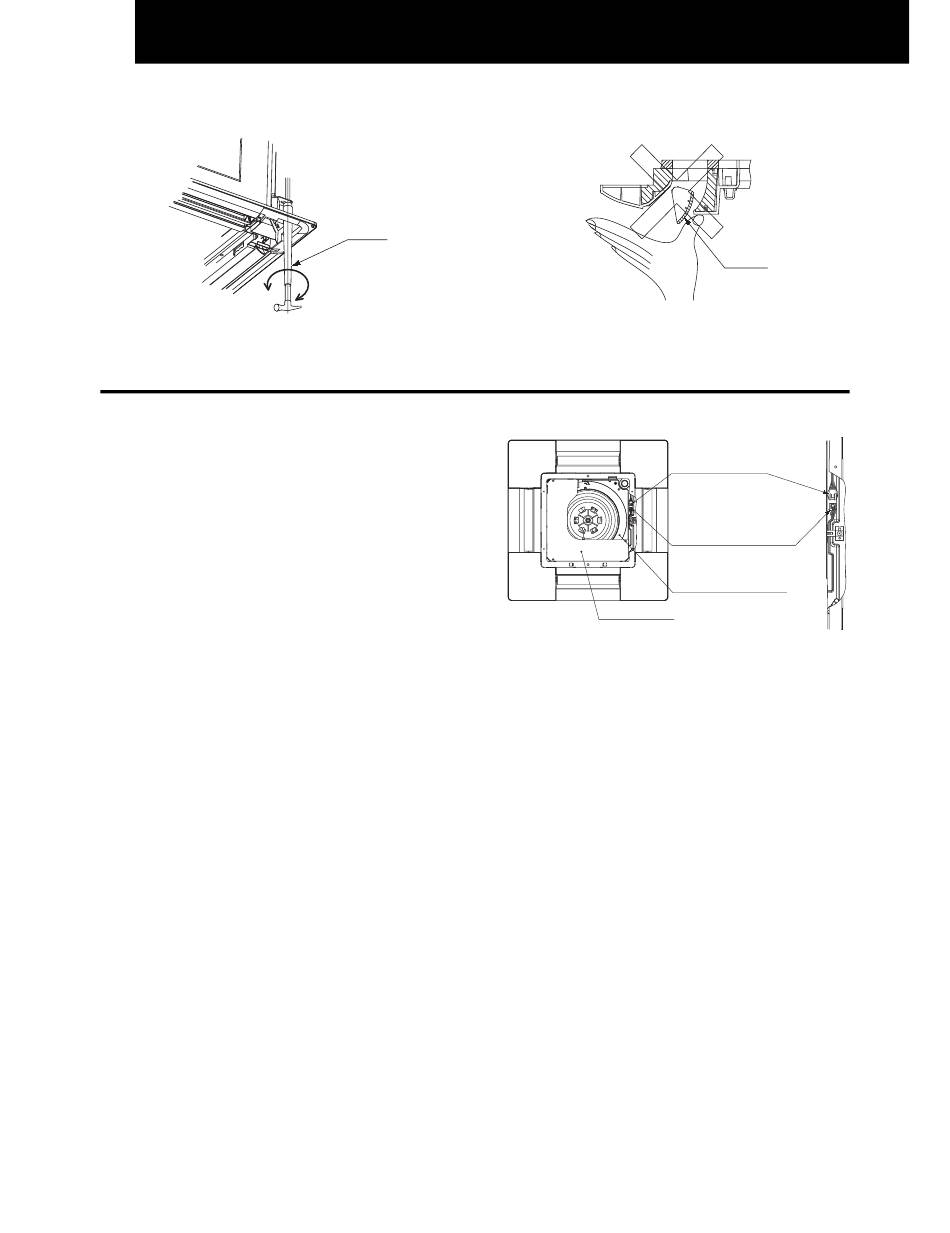

Se puede ajustar la altura de la unidad interior con
-
una llave de la esquina.
El ajuste excesivo de la altura puede ocasionar
-
condensación en la bandeja de desagüe.
7.3. CONEXIÓN DEL CABLEADO DEL PANEL DE AIRE
1. El siguiente conector se utiliza con el panel de aire
(vista desde la superficie inferior del panel de aire sin
la rejilla de entrada de aire).
2. Conecte los conectores como se indica a continuación
(vista de la caja eléctrica).
All manuals and user guides at all-guides.com
Llave
No gire el deflector de aire con la mano. Si se mueve
-
el mecanismo del deflector, podría dañarse.
Conector para el motor autooscilante
(lateral del panel de aire)
Conector para el motor
autooscilante (lateral de la
unidad interior).
Without Air Inlet Grille
Caja eléctrica
Louver
Vista ampliada
