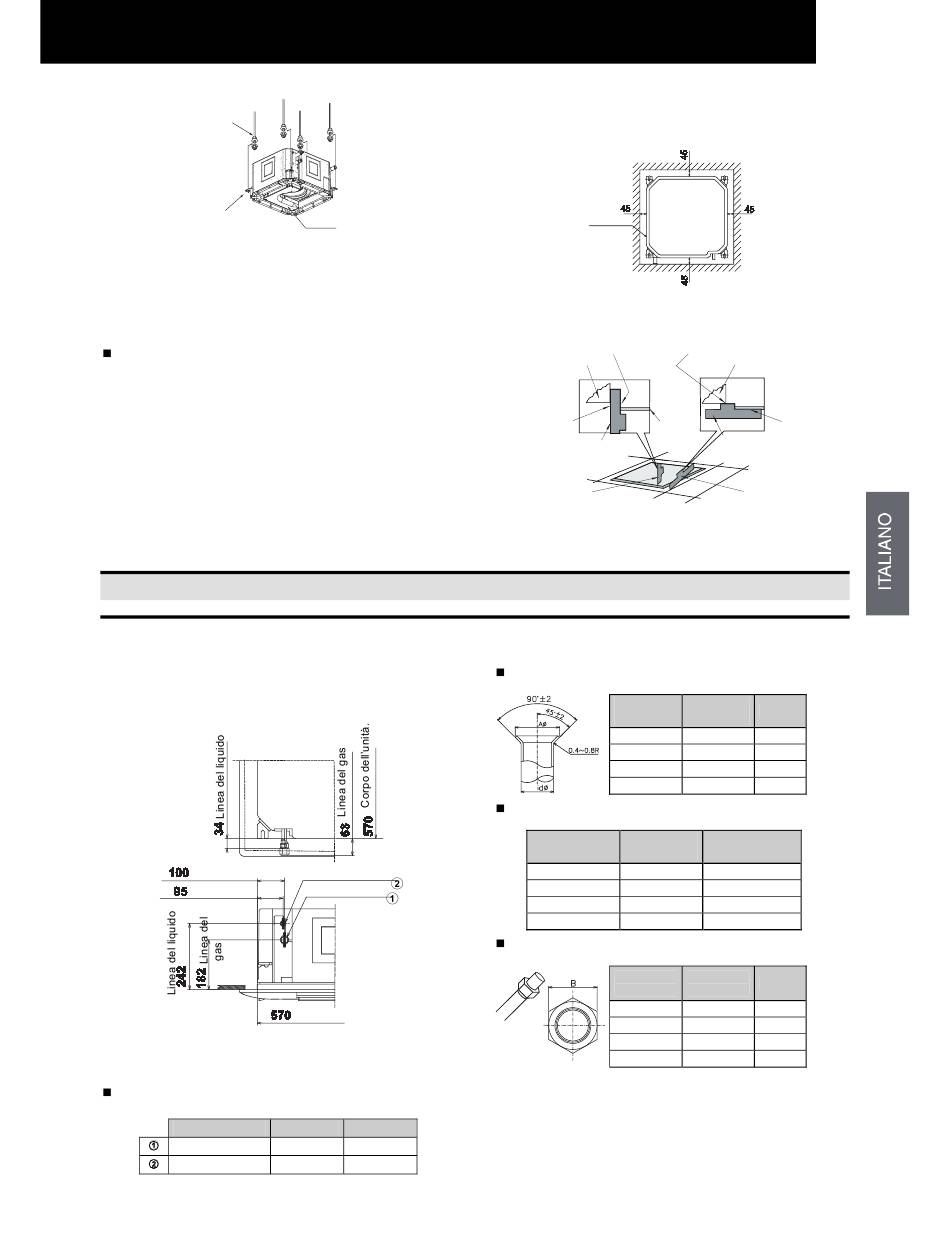

Perni di sospensione (4)
Staffa di sospensione
NOTA:
Se il controsoffitto è già stato posato, installare al suo
-
interno tutte le tubazioni e le linee elettriche prima
dell'installazione dell'unità interna.
Fissare l'unità interna con i dadi e le rosette piane.
-
Regolazione dello spazio tra unità interna e
apertura nel controsoffitto
Verificare il livello della bacinella di drenaggio con una
-
livella a bolla per evitare il funzionamento errato della
pompa di drenaggio nell'unità interna.
Una volta livellata l'unità, serrare i dadi delle staffe di
-
sospensione e apporre su di essi della vernice LOCK-
TIGHT per prevenirne l'allentamento. In caso contrario
l'unità potrebbe emettere rumori anomali o cadere.

3 LINEA REFRIGERANTE

3.1. COLLEGAMENTO DELLA LINEA
3.1.1. POSIZIONE DELLA LINEA
Di seguito è indicata la posizione dell'attacco delle
tubazioni, disponibile da ogni direzione.
Linea del gas
Linea del liquido
3.1.2. DIAMETRO DEL COLLEGAMENTO DELLA
LINEA
Diametro della tubazione
Modello RCIM
Linea del gas 12.70 (1/2)
Linea del liquido
All manuals and user guides at all-guides.com
Quadro elettrico
Linea del liquido
Linea del gas
corpo dell'unità.
mm (in)
1.0/1.5 2.0
15.88 (5/8)
6.35 (1/4) 6.35 (1/4)
LINEA REFRIGERANTE
Porre l'unità interna nella posizione corretta
-
controllandola con la dima per l'installazione.
unità interna
1.Controsoffitto già completo di pannelli.
Fissare questo lato della scala al lato
Fissare questo lato della scala
interno dell'apertura del controsoffitto
al lato inferiore dell'unità
Unità interna
Fissare questo
lato della scala
Pannello
al lato esterno
del
controsoffitto
dell'unità
Scala di
verifica
Verificare la dimensione
dell'apertura su ciascun
lato dell'unità
Dimensioni tubi a cartella
Diametri
nominali
1/4
3/8
1/2
5/8
Spessore dei tubi in rame
Diametri Diametri
nominali esterni
1/4 6,35
3/8 9,53
1/2 12,70
5/8 15,88
Dimensioni attacchi a cartella
Diametri
nominali
1/4
3/8
1/2
5/8
3
3
(mm)
Unità interna
Fissare questo lato
della scala al
pannello del
Scala di controsoffitto
verifica
Verificare l'altezza del
controsoffitto su ciascun
angolo dell'unità
(mm)
Diametri
A
+0/-0.4
esterni
6,35 9,1
9,53 13,2
12,70 16,6
15,88 19,7
(mm)
Spessore
0,80
0,80
0,80
1,00
(mm)
Diametri
B
esterni
6,35 17
9,53 22
12,70 26
15,88 29
