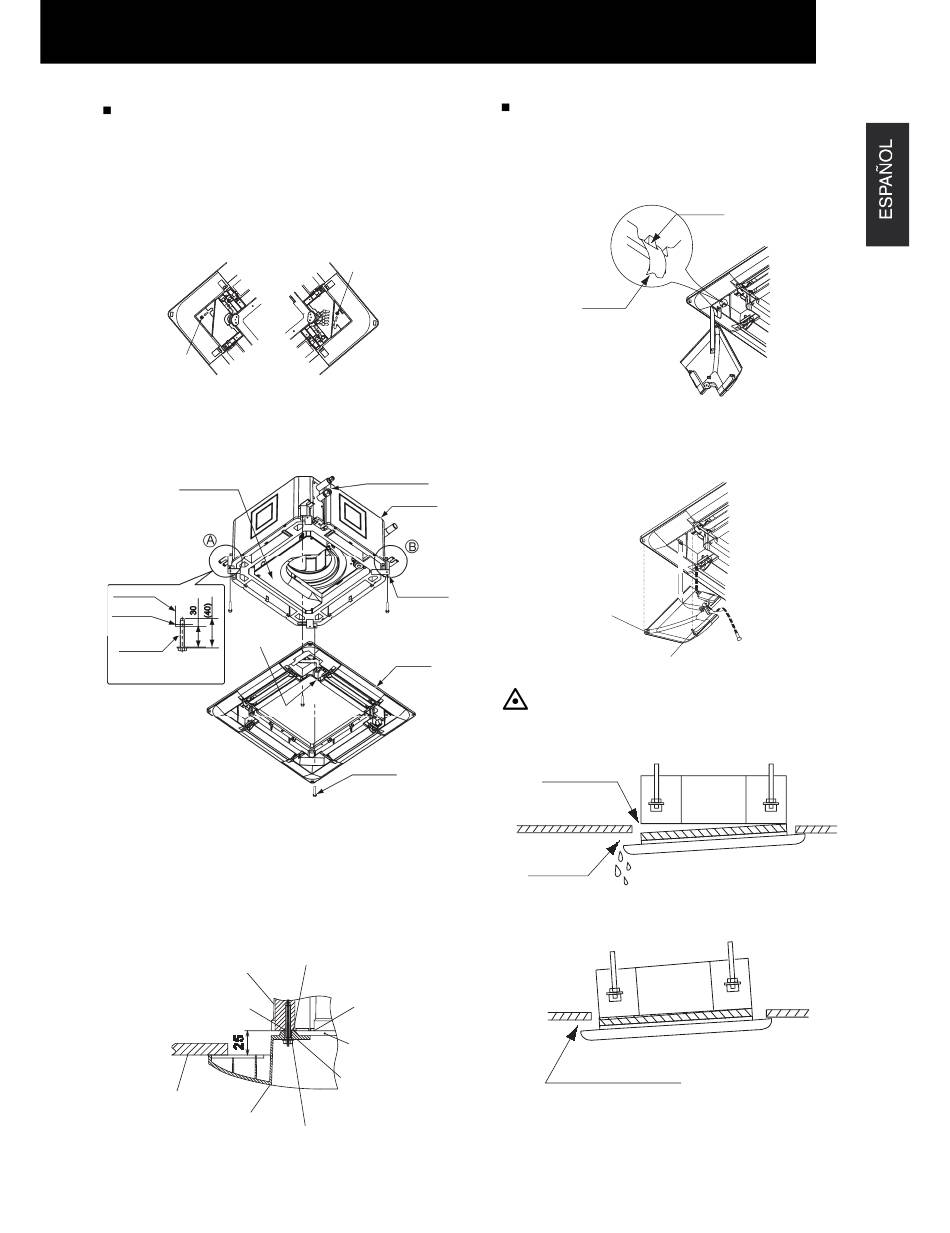

Instalación del panel de aire
1. Fije temporalmente el tornillo largo a la placa de fijación.
2. Ajuste la esquina de la parte de la conexión de
refrigerante de la unidad interior en la posición indicada
como "PIPE SIDE" (lado de la tubería).
3. Enganche el panel de aire al tornillo largo (2 posiciones)
para que pueda colocarse temporalmente.
Tornillo largo
4. Monte el panel de aire en la posición de fijación con los
tornillos de fijación suministrados de fábrica (tornillos
cruciformes M5).
(mm)
Caja eléctrica
Unidad interior
Placa de
Indicación
fijación
"PIPE SIDE"
(lado de la tubería)
Tornillo largo
NOTA:
Fije las posiciones (A) y (B) y después fije el otro lado.
5. Asegúrese de que no queda ningún espacio en torno a
la superficie de contacto entre la unidad interior y el
panel de aire. Cualquier espacio podría ocasionar la
condensación o la fuga de aire.
(mm)
Unidad interior
Apriete
completamente el
tornillo de fijación
Falso techo
Panel de
aire
All manuals and user guides at all-guides.com
INSTALACIÓN DEL PANEL DE AIRE OPCIONAL: P-N23WAM
Tornillo largo
Conexiones de tubería de refrigerante
Unidad interior
Placa de fijación
Panel de aire
Tornillo largo(4)
Lámina de fijación del panel de aire
(lateral de la unidad interior)
Parte inferior de la
unidad interior
Junta de sellado
Lámina de fijación del
panel de aire (lado del
panel)
Tornillo de fijación para el
panel de aire
Instalación de la tapa de la esquina
1. Fije las tapas de las esquinas después de montar el
panel de aire:
Enganche la brida de la parte posterior de la tapa de las
esquinas en la patilla del panel como se muestra a
continuación.
Brida
2. Enganche el tope en forma de L situado en la parte
posterior de la tapa de las esquinas en el orificio
cuadrado del panel de aire (2 piezas). Fije la tapa de las
esquinas con un tornillo.
Cierre en forma de L
Cierre (2 piezas)
PRECAUCIÓN:
Si no se aprietan los tornillos largos lo suficiente,
-
puede producirse algún fallo, como se muestra a
continuación.
Fuga de aire
Mancha
Condensación
Si queda algún espacio, aunque se hayan apretado
-
los tornillos largos lo suficiente, vuelva a ajustar la
altura de la unidad interior.
No debe haber ningún espacio
7
9
Patilla
Tornillo
