Hitachi RCIM UNIT Installationsanleitung Seite 84

5

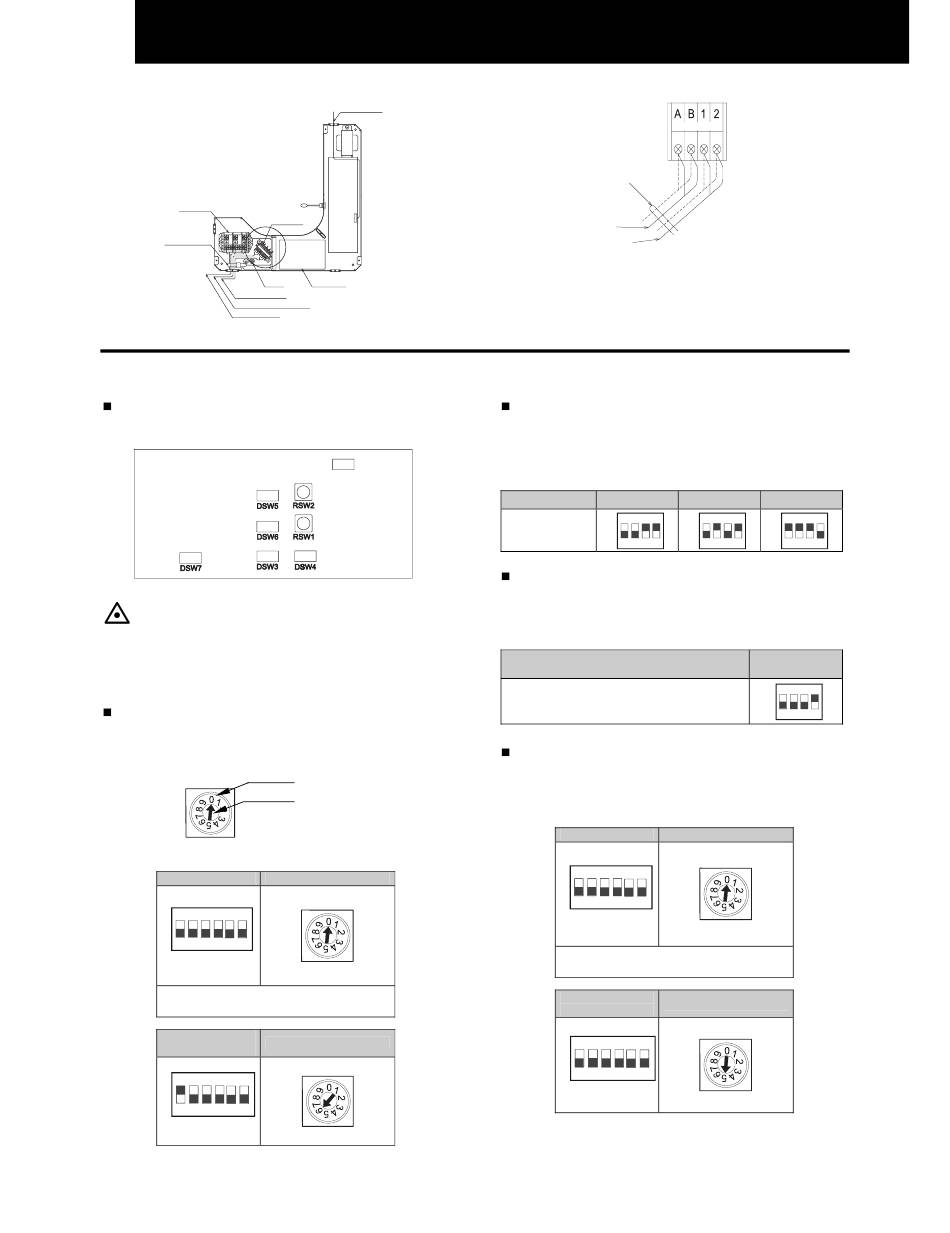

ELEKTRISK LEDNINGSFØRING
6
Klemmebræt (TB1)
Klemmebræt (TB2)
Ledningsholder
Jordskrue
Kabel til fjernbetjeningspanel
Transmissionsledninger
Ledningsføring til strømforsyning
PCB:Printplade
5.3. INDSTILLING AF VIPPEKONTAKTER
Antal og indstilling af vippekontakter
Vippekontakternes placering fremgår af nedenstående:
FORSIGTIG:
Inden vippekontakterne indstilles, skal der slukkes for
strømkilden. Hvis vippekontakternes indstilling
ændres, uden at strømkilden afbrydes, vil
indstillingerne ikke have nogen effekt.
DSW6 og RSW1: Indstilling af enhedsnr.
Indstilling kræves. Nummereringen skal begynde forfra fra
"1" for hver indendørsenheden.
DSW6
ON
1 2 3 4 5 6
DSW6 og RSW1 indstilles til 0 før forsendelse.
In case of using H-LINK II: Max. 64 cycles.
In case of using H-LINK I: Max. 16 cycles.
Eks.: Indstilling
nr. 16
ON
1 2 3 4 5 6
PIN nr. 1 står på ON
All manuals and user guides at all-guides.com
Stik til automatisk spjældfunktion
Transmissionsledninger
(udendørsenhed til indendørsenhed og
indendørsenhed til indendørsenhed)
PCB
DSW8
Indstilling
Indstil ved at indsætte en
skruetrækker i rillen.
RSW1
RSW1
Sæt på 6
Ledningsholder
Kabel til fjernbetjeningspanel
DSW3: Kapacitetskodeindstilling
Ingen indstilling er påkrævet, da den er forhåndsindstillet
fra fabrikken. Denne kontakt bruges til at vælge den
kapacitetskode, der svarer til indendørsenhedens angivne
effekttal (hestekræfter).
HK 1.0
ON
Indstilling
1 2 3 4
DSW4: Indstilling af enhedens modelkode
Ingen indstilling kræves. Denne kontakt benyttes til at
indstille den modelkode, der svarer til typen af
indendørsenheden
Indendørsenhed
RCIM
DSW5 og RSW2: Indstilling for
kølekredsløbsnummer
Indstilling kræves. Fabriksindstillingen er sat til OFF
(kølekredsløbsnummer 0).
DSW5
ON
1 2 3 4 5 6
DSW5 og RSW2 indstilles til 0 før forsendelse.
In case of using H-LINK II: Max. 64 cycles.
In case of using H-LINK I: Max. 16 cycles.
Eks.: Indstilling
5 system
ON
1 2 3 4 5 6
Alle pins står på OFF
1.5 2
ON ON
1 2 3 4 1 2 3 4
Indstilling af
DSW4
ON
1 2 3 4
RSW2
RSW2
Sæt på 5
