Einstellung Der Dip-Schalter - Hitachi RCIM UNIT Installationsanleitung

5
VERKABELUNG
6
Anschlussleiste (TB1)
Anschlussleiste (TB2)
Kabelklemme
Erdungsschraube
Fernbedienungsschalterkabel
Übertragungskabel
Netzkabel
PCB: Leiterplatte (Printed Circuit Board)

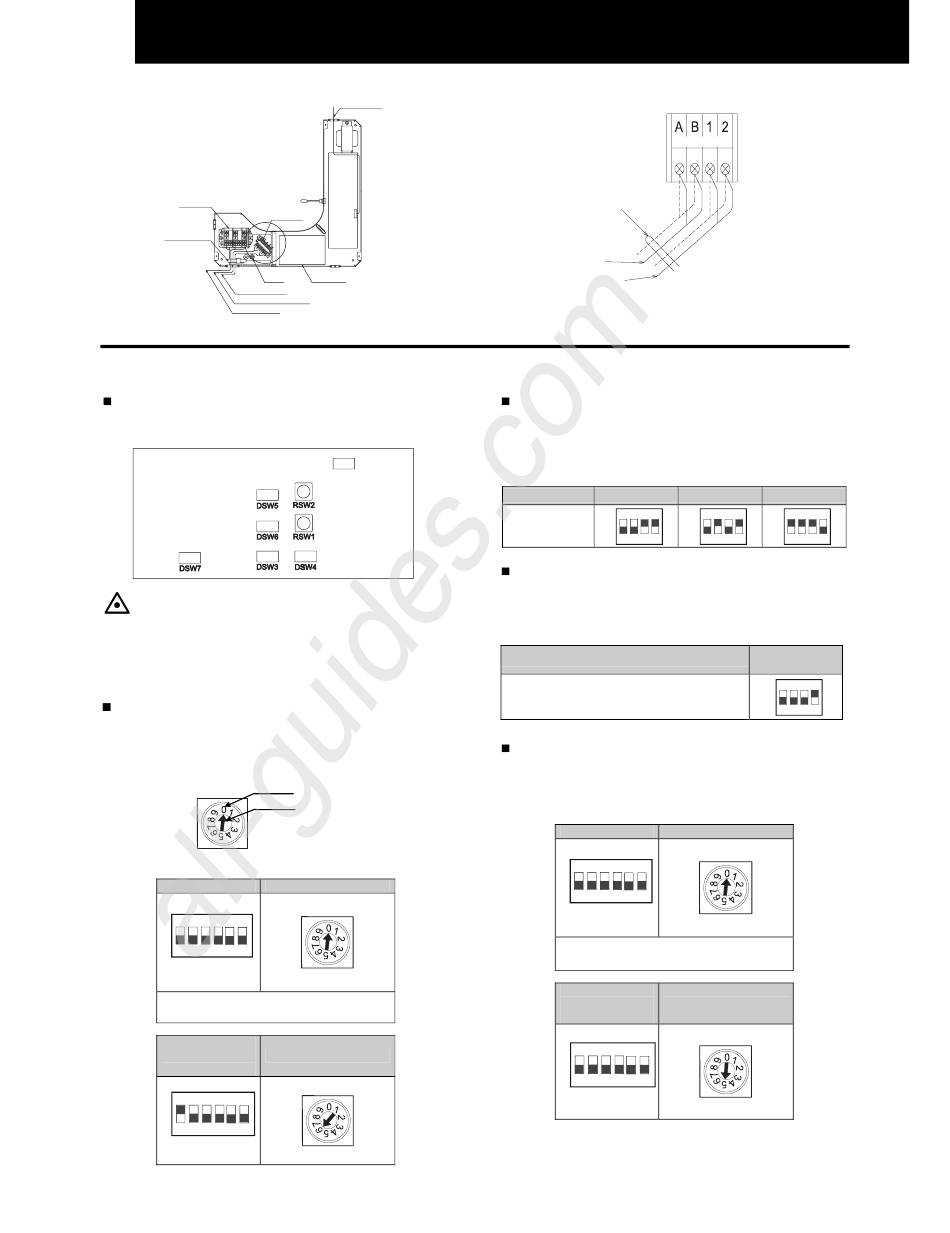

5.3. EINSTELLUNG DER DIP-SCHALTER

Anzahl und Position der Dip-Schalter
Die Position der Dip-Schalter ist folgende:
VORSICHT:
Bei der Einstellung von Dip-Schaltern ist vorher die
Stromversorgung auszuschalten. Werden die Dip-
Schalter bei eingeschalteter Stromversorgung
eingestellt, sind diese Einstellungen ungültig.
DSW6 und RSW1: Einstellung der
Gerätenummer
Das Einstellen ist erforderlich. Die Nummerierung für jedes
Inneneinheit muss dabei mit „1" beginnen.
DSW6
ON
1 2 3 4 5 6
DSW6 und RSW1 sind werkseitig auf 0 gesetzt..
In case of using H-LINK II: Max. 64 cycles.
In case of using H-LINK I: Max. 16 cycles.
Bsp.:
Einstellung Nr.
16
ON
1 2 3 4 5 6
PIN Nr. 1 ist
auf ON
All manuals and user guides at all-guides.com
Anschluss für Automatik-Schwingmotor
PCB
DSW8
Anzeige
Flachkopfschraubendre
her verwenden
RSW1
RSW1
Auf 6 stellen
Kabelklemme
Fernbedienungsschalterkabel
Übertragungskabel (von
Außen- zum Innengerät und
vom Innen- zum Außengerät)
DSW3: Einstellen des Leistungscodes
Einstellungen sind nicht erforderlich, da sie bei Lieferung
voreingestellt sind. Mit diesem Dip-Schalter wird der
Leistungscode eingestellt, der dem PS-Wert des
Innengerätes entspricht.
PS 1.0
ON
Einstellposition
1 2 3 4
DSW4: Einstellung der Gerätemodell-Nr.
Einstellungen sind nicht erforderlich. Mit diesem Schalter
wird die Modellnummer eingestellt, die dem Innengerätetyp
entspricht.
Innengerätemodell
RCIM
DSW5 und RSW2: Einstellung der
Kühlkreislaufnr.
In allen Fällen steht die werkseitige Einstellung auf OFF
(Kühlkreislaufnr. 0).
DSW5
ON
1 2 3 4 5 6
DSW5 und RSW2 sind werkseitig auf 0 gesetzt..
In case of using H-LINK II: Max. 64 cycles.
In case of using H-LINK I: Max. 16 cycles.
Bsp.:
Einstellung 5
System
ON
1 2 3 4 5 6
Alle Pins sind
auf OFF gestellt
(TB2)
1.5 2
ON ON
1 2 3 4 1 2 3 4
DSW4-
Einstellung
ON
1 2 3 4
RSW2
RSW2
Auf 5 stellen
