INSTALLATION DER GERÄTE
2

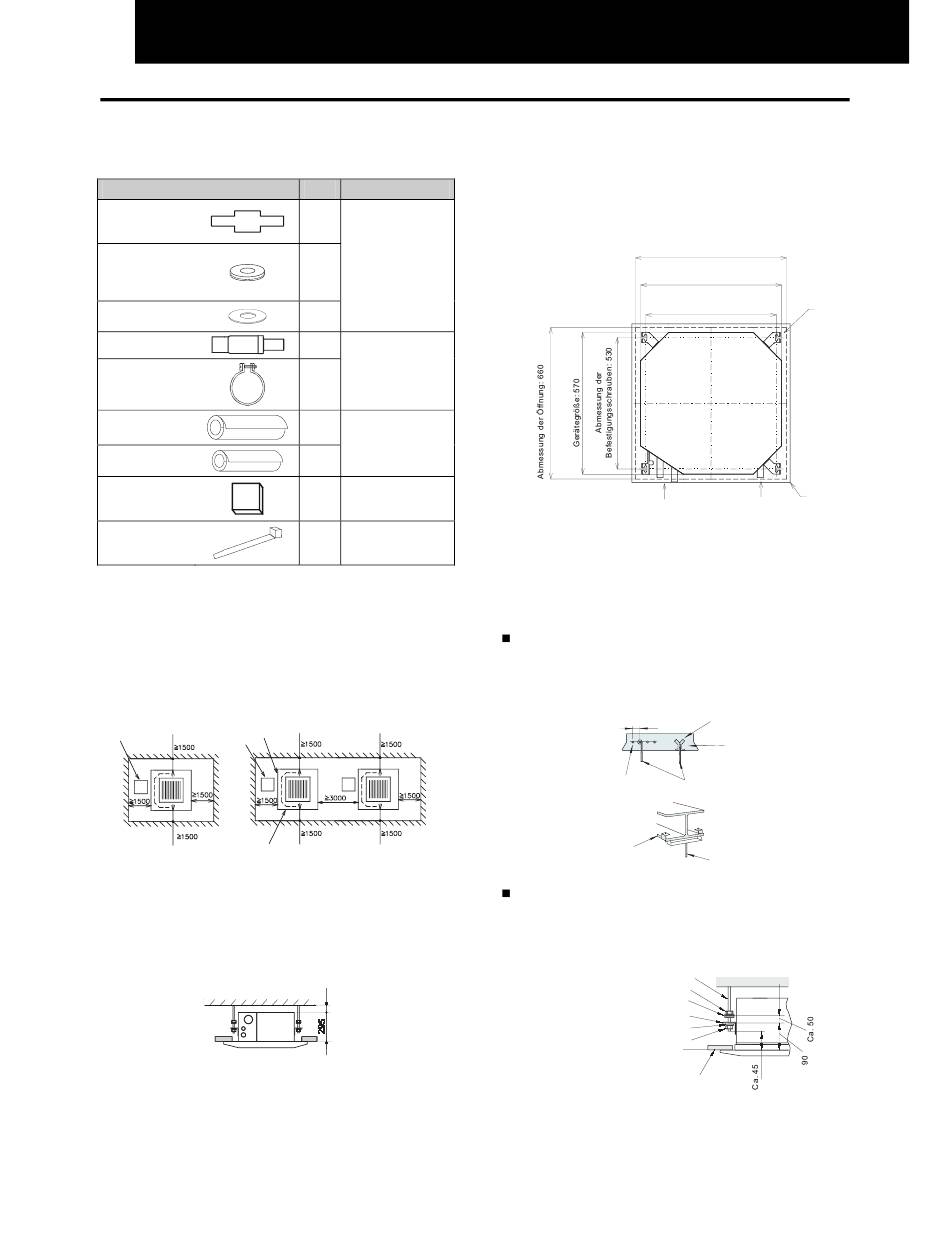

2.1 GERÄTEINSTALLATION
2.1.1. WERKSEITIG MITGELIEFERTES ZUBEHÖR
Zubehör
Prüfschablone
(aus dem Karton
ausschneiden)
Flache
Unterlegscheibe
mit Isolierung
(M10)
Unterlegscheibe
(M10)
Abflussschlauch
Drahtklemme
Isolierung (groß)
Isolierung (klein)
Isolierung (5t)
Band
2.1.2. ERSTÜBERPRÜFUNG
Achten Sie bei der Installation des Innengeräts darauf,
-
dass das Gerät für Wartungsarbeiten frei zugänglich ist.
Berücksichtigen Sie dabei den Platz für die Leitungen
und Kabel sowie die Installationsrichtung des Geräts
(siehe unten).
Bringen Sie eine Wartungstür in der Nähe des
-
Rohranschlusses in der Decke an.
Rohranschluss
Wartungsklappe
Wartungsklappe
Abflussanschluss
Überprüfen Sie der folgenden Beschreibung
-
entsprechend, ob genügend Abstand zwischen
Decke und abgehängter Decke besteht.
Vergewissern Sie sich, dass die Deckenoberfläche eben
-
ist, bevor Sie die Austrittsblende installieren.
Überprüfen Sie, ob die Neigung der Abflussleitung den
-
im Kapitel „Abfluss" angegebenen technischen Daten
entspricht.
All manuals and user guides at all-guides.com
Mge Zweck
1
Für die
4 Geräteinstallation
4
1
Für
Abflussschlauch
1 anschluss
1
Anschluss der
Kältemittelrohre
1
Für
1 Ablaufschlauchi
solierung
Befestigung der
Kältemittelrohris
6
olierung
(mm)
(mm)
Abstand:
10 – 20 mm
Gerätehöhe
in abgehängter
Decke
Öffnen der abgehängten Decke
Schneiden Sie die Öffnung für das Innengerät aus der
-
abgehängten Decke aus, und installieren Sie die
Befestigungsschrauben, wie unten beschrieben.
Abmessung der Öffnung: 660
Gerätegröße: 570
Abmessung der
Befestigungsschrauben: 530
Abflussleitungen
Anschlussseite
Stellen Sie sicher, dass die Decke waagerecht ist.
-
Ansonsten ist der Wasserfluss nicht gewährleistet.
Verstärken Sie die Öffnungen der abgehängten Decke.
-

2.1.3. EINBAU

Montieren der Befestigungsschrauben
Bringen Sie die Befestigungsschrauben entsprechend
-
der Abbildung an.
Bei Betonplatten:
150 bis 160mm
Stahl
Bei Stahlträgern:
I-Träger
Montieren des Innengeräts
Muttern und Unterlegscheiben auf die Halteschrauben
-
aufdrehen. Positionieren Sie die Unterlegscheibe so,
dass die Seite mit der Isolierung entsprechend der
folgenden Abbildung nach unten zeigt.
Befestigungsschrauben (nicht mitgeliefert)
Mutter (nicht mitgeliefert)
Unterlegscheibe mit Isolierung (Zubehör)
Befestigungswinkel (an Innengerät angebaut)
Unterlegscheibe (Zubehör)
Mutter (nicht mitgeliefert)
Deckenoberfläche
Berücksichtigen Sie die Rohranschlussseite, bevor Sie
-
das Innengerät anheben.
Ziehen Sie das Innengerät mit einem Hebezeug auf.
-
Üben Sie keine Kraft auf die Abflusswanne aus.
4-Positionen für
Befestigungsschrauben
(mm)
Optionale Blende
Rohranschlussseite
Einsatz (100 bis 150Kg)
I-Beton
Ankerschraube (W3/8 oder M10)
Befestigungsschraube
(W3/8 oder M10)
(mm)
