ABFLUSSLEITUNGEN
4

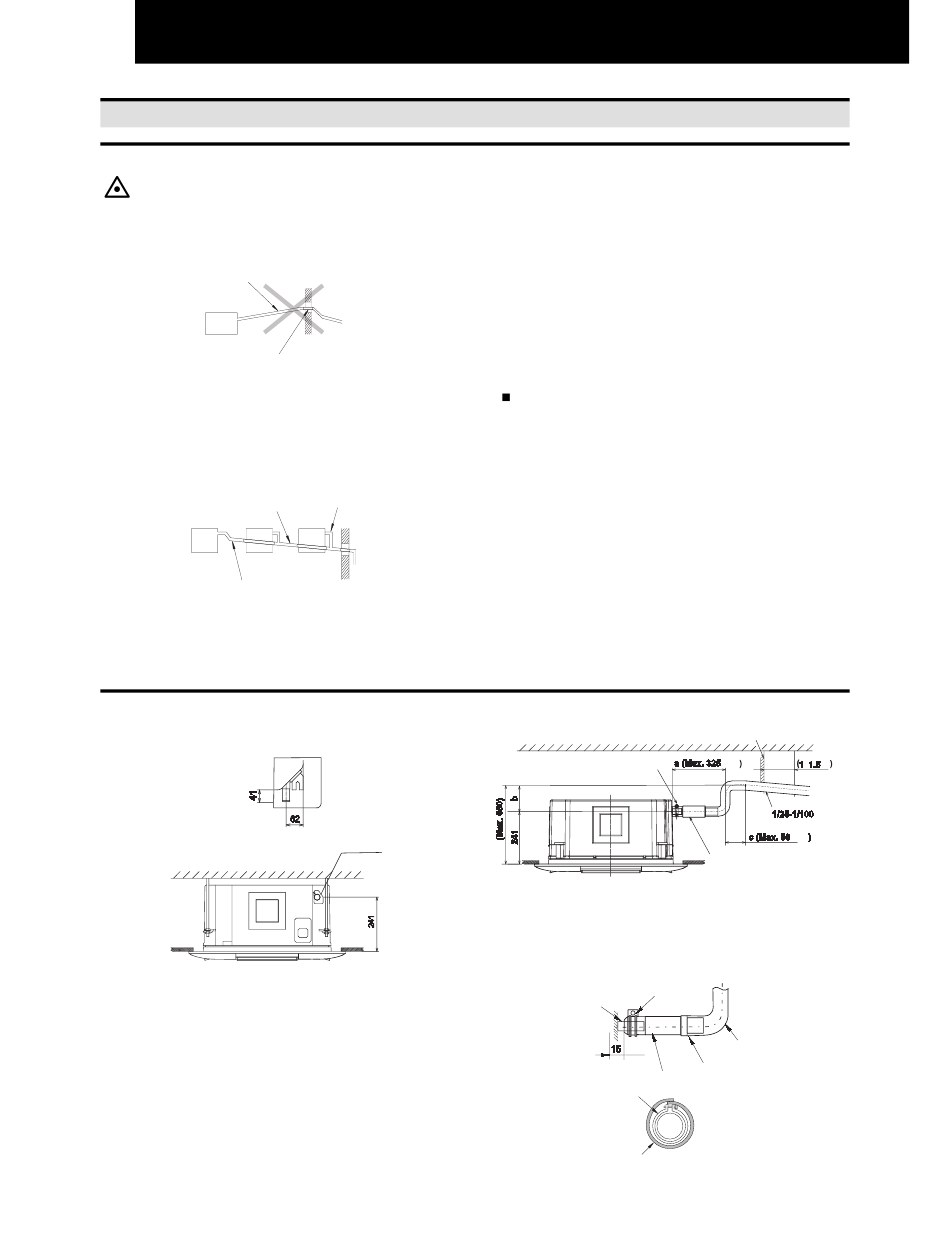

4 ABFLUSSLEITUNGEN
4.1. ALLGEMEIN
VORSICHT:
Verlegen Sie Abflussleitungen niemals ansteigend,
-
da sonst Wasser in das Innengerät zurückfließt.
Wenn das Gerät außer Betrieb ist, kann es dadurch
zu einem Austritt von Wasser kommen.
Falsch: Steigung
Falsch: Aufsteigender Teil
Verbinden Sie die Abflussleitungen nicht mit Sanitär-
-
und Abwasserleitungen oder anderen Abflussleitungen.
Wenn die gemeinsame Abflussleitung an andere
-
Innengeräte angeschlossen wird, muss jedes
Innengerät höher als diese Leitung liegen. Der
Leitungsdurchmesser der gemeinsamen Abflussleitung
muss der Gerätegröße und der Anzahl der Geräte
entsprechen.
1/25~1/100 Gefälle
RICHTIG
Gemeinsame Abflussrohre
Abflussleitungen müssen isoliert werden, wenn sie in
-
Räumen installiert sind, in denen es zu Kondensbildung
an der Rohroberfläche kommen kann und durch
Tropfen Schäden verursacht werden. Die verwendete
Isolierung muss eine Dunst- und Kondensbildung
verhindern.

4.2. ABFLUSSLEITUNGSANSCHLUSS

1. Die folgende Abbildung zeigt die Lage des
Abflussleitungsanschlusses.
2. Bereiten Sie ein PVC-Rohr mit einem Außendurchmesser
von 32 mm vor. (VP25)
3. Befestigen Sie das Rohr mit Klebstoff und der mitgelieferten
Schelle am Abflussschlauch. Die Verlegung der Leitung
muss mit einer Neigung von 1/25 bis 1/100 erfolgen.
4. Vermeiden Sie es bei diesen Arbeiten, zu große Kraft auf
den Abflussleitngsanschluss auszuüben. Er könnte sonst
beschädigt werden.
5. Verwenden Sie keinen gebogenen oder verdrehten
Abflussschlauch. Es könnten Wasserlecks entstehen.
6. Beachten Sie die folgenden Abmessungen: a + b + c ≤
780mm
All manuals and user guides at all-guides.com
FALSCH
Abflussanschluss
(mm)
Abflussleitungsanschluss
7. Isolieren Sie nach dem Anschließen des
Abflussabscheider müssen in der Nähe des
-
Innengerätes installiert werden. Diese Abscheider
müssen einen einwandfreien Betrieb garantieren, mit
(Füll-)Wasser getestet werden und auf einen korrekten
Abfluss hin überprüft werden. Binden oder klemmen
Sie die Abflussleitung und das Kältemittelrohr nicht
zusammen.
HINWEIS:
Installieren Sie die Drainage entsprechend den
lokalen und nationalen Richtlinien.
Nach Durchführung der Arbeiten an den Abflussleitungen und
der Verkabelung müssen Sie wie im Folgenden angegeben
kontrollieren, dass das Wasser gleichmäßig abfließt.
Überprüfen des Geräts mit
Abflussmechanismus und Schwimmerschalter
Schalten Sie die Stromversorgung EIN.
-
Gießen Sie ungefähr 1.8 Liter Wasser in die
-
Abflusswanne. Der Schwimmerschalter und die
Kondensatpumpe arbeiten anschließend automatisch.
Stellen Sie sicher, dass das Wasser gleichmäßig abfließen
-
kann oder prüfen Sie die Leitung auf Undichtigkeiten. Tritt
am Ende der Abflussleitung kein Wasser aus, so gießen Sie
weitere 1,8 Liter Wasser in die Abflusswanne.
Schalten Sie die Stromversorgung aus.
-
HINWEIS:
Wird die Leitung an der linken Seite des Geräts
angeschlossen, ist der Dicke der Isolierung
besondere Beachtung zu schenken. Ist diese zu dick,
kann die Leitung im Gerät nicht installiert werden.
Schlauchband (Zubehör)
Keinen Kleber benutzen
Abflussschlauchs die Abflussleitung. Verwenden Sie
zwischen Abflussrohranschluss und Abflussschlauch
keinen Klebstoff.
Schlauchband (Zubehör)
Keinen Kleber benutzen.
abflussleitungsansc
hluss
Abflussschlauch
(Zubehör)
Schlauchband (Zubehör)
Isolierung (vor Ort bereitgestellt)
Trägerstab
mm
m
~
Gefälle
mm
Abflussschlauch (Zubehör)
(Neigung der Abflussleitung)
Anzugsdrehmoment von
2,5 bis 3,4 Nm
Vinylchlorid VP25 (nicht
mitgeliefert)
(Field Supplied
PVC-Kleber verwenden.
