5 COLLEGAMENTI ELETTRICI

5.1. GENERALE
PERICOLO:
Spegnere l'interruttore di alimentazione principale
-
dell'unità interna e di quella esterna prima di
eseguire i collegamenti elettrici o le opera zioni
di controllo periodiche.
Prima di eseguire i collegamenti elettrici o le
-
operazioni di controllo verificare l'arresto del
ventilatore delle unità interna ed esterna.
Proteggere cavi, linea di drenaggio, parti elettriche
-
da roditori e da insetti, in caso contrario essi
potrebbero rosicchiare cavi e parti non protette
al punto di provocare un incendio.
ATTENZIONE
Utilizzare doppini ritorti schermati o doppini schermati
-
per i cavi di trasmissione tra l'unità interna ed esterna
e collegare la parte schermata alla vite di messa a
terra nel quadro elettrico dell'unità interna come
illustrato di seguito.
Avvolgere i cavi con il materiale di isolamento in
-
dotazione e tappare il foro dei collegamenti elettrici
con materiale sigillante per evitare l'ingresso di acqua
o di insetti.

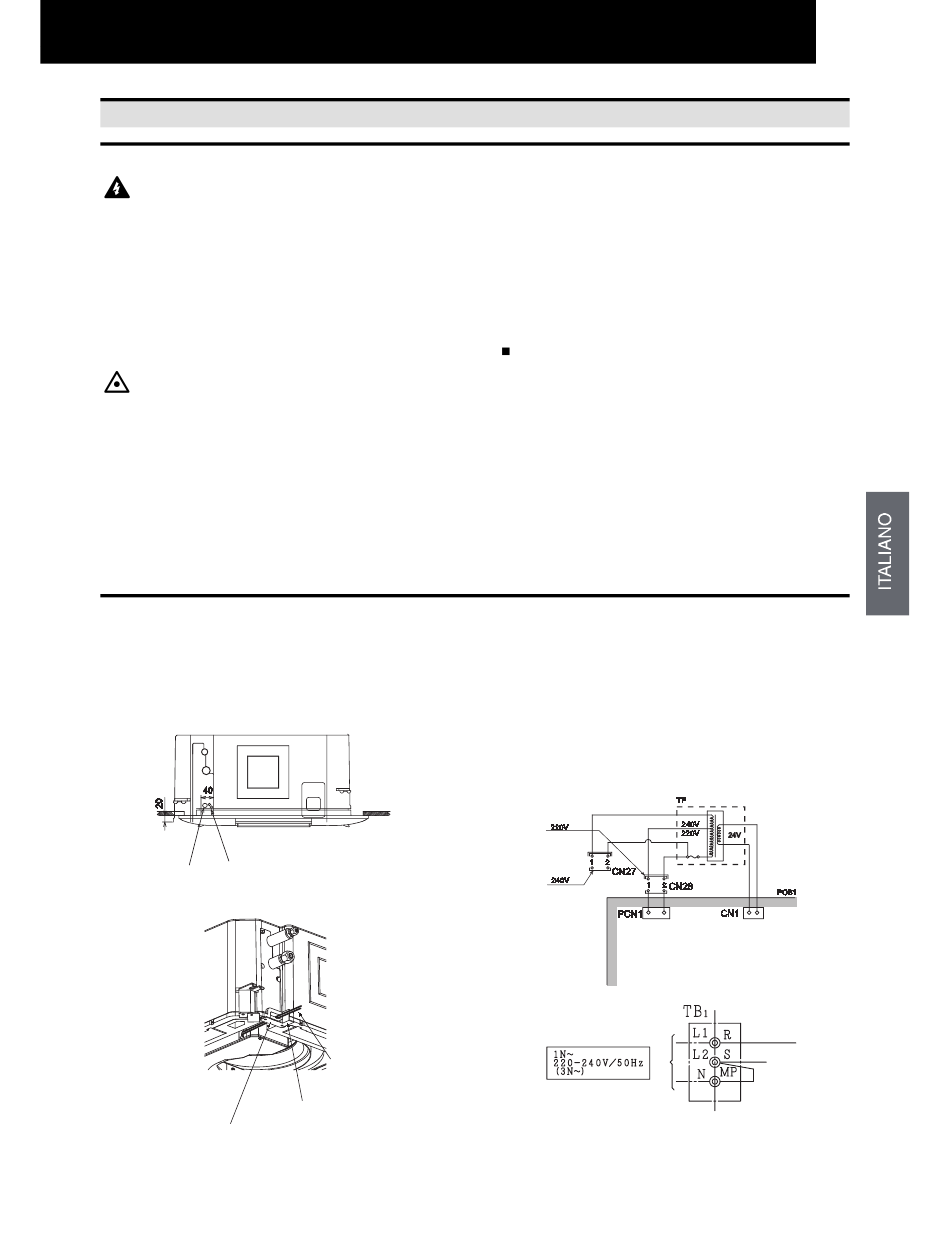

5.2. COLLEGAMENTI ELETTRICI DELL'UNITÀ INTERNA
1. I collegamenti elettrici dell'unità interna sono illustrati
di seguito.
Foro per i collegamenti elettrici (aggiuntivo)
Cablaggio di alimentazione
(foro incompleto)
Cablaggio operativo
Cavo del dispositivo di
controllo remoto
Hold the cables by the support
plate as shown
All manuals and user guides at all-guides.com
(mm)
Power Supply Cable
Control Cable
Remote Control
Switch Cable
Support Plate for Electrical
Wiring
COLLEGAMENTI ELETTRICI
Fissare i cavi nell'unità interna con le apposite
-
fascette.
Se si utilizza una canalina, fare passare i cavi
-
attraverso il foro incompleto che si trova sul
coperchio laterale.
Fissare il cavo del dispositivo di controllo remoto
-
nel quadro elettrico usando l'apposita fascetta.
Controlli generali
1. Accertarsi che i componenti elettrici acquistati
localmente perché non in dotazione (interruttori di
alimentazione principali, interruttori di circuito, cavi,
connettori delle canaline e capicorda) siano stati scelti
correttamente. Accertarsi anche che tali componenti
siano conformi al Codice Elettrico Nazionale (NEC).
2. Accertarsi che la tensione di linea sia entro il +10%
della tensione nominale.
3. Controllare la portata dei cavi; cavi di portata
insufficiente potrebbero provocare cadute di tensione
tali da rendere impossibile l'avviamento dell'unità.
4. Controllare il collegamento del cavo di terra.
2. Collegare il cavo del dispositivo di controllo remoto
opzionale o la prolunga opzionale ai morsetti che si
trovano nel quadro elettrico, facendoli passare
attraverso il foro di collegamento presente nel telaio.
3. Collegare i cavi di alimentazione e di terra ai morsetti
che si trovano nel quadro elettrico.
4. Collegare ai morsetti del quadro elettrico i cavi tra unità
interna e unità esterna.
Cablaggio di
alimentazione
