1. ΟΝΟΜΑΤΑ ΕΞΑΡΤΗΜΑΤΩΝ
RCIM
2. ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΩΝ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Ελέγξτε αν τα παρακάτω εξαρτήματα περιλαμβάνονται
-
στη συσκευασία της εσωτερικής μονάδας.
Μην εγκαταστήσετε τις εσωτερικές μονάδες σε εξωτερικό
-
χώρο. Εάν γίνει αυτό, μπορεί να υπάρξει κίνδυνος
ηλεκτροπληξίας ή διαρροής ρεύματος.
- Μελετήστε την κατανομή του αέρα από κάθε εσωτερική
μονάδα στο χώρο του δωματίου και επιλέξτε μία
κατάλληλη θέση ώστε να πετύχετε ομοιόμορφη
θερμοκρασία αέρα στο δωμάτιο. Συνιστάται η
εγκατάσταση των εσωτερικών μονάδων να γίνει σε ύψος
2,3 με 3 μέτρα από το επίπεδο του δαπέδου. Εάν η
εγκατάσταση γίνει σε ύψος άνω των 3 μέτρων,
συνιστάται επίσης η χρήση ενός ανεμιστήρα ώστε να
επιτευχθεί ομοιόμορφη θερμοκρασία του αέρα στο χώρο.
Αποφύγετε εμπόδια που παρεμποδίζουν την εισαγωγή ή
-
τη ροή αέρα.
- Όταν οι μονάδες εγκαθίστανται σε νοσοκομείο ή σε άλλες
εγκαταστάσεις όπου υπάρχουν ηλεκτρικά κύματα από
ιατρικές συσκευές κλπ., δώστε προσοχή στα ακόλουθα
σημεία.
Μην εγκαταστήσετε τις εσωτερικές μονάδες σε μέρος
-
όπου η ακτινοβολία των ηλεκτρομαγνητικών κυμάτων θα
εισέρχεται απευθείας στο ηλεκτρικό κουτί, στο καλώδιο
του χειριστηρίου ή στο χειριστήριο.
Ετοιμάστε ένα κουτί από χάλυβα και τοποθετήστε σε
-
αυτό τον τηλεχειριζόμενο διακόπτη. Ετοιμάστε ένα
χαλύβδινο αγωγό καλωδίων και περάστε τα καλώδια του
τηλεχειριστηρίου σε αυτό. Τέλος, συνδέστε τη γείωση με
το κουτί και το σωλήνα.
Εάν η παροχή ρεύματος εκπέμπει βλαβερούς θορύβους,
-
εγκαταστήστε ένα φίλτρο θορύβου.
Αυτή είναι αποκλειστικά εσωτερική μονάδα, τύπου μη
-
ηλεκτρικού θερμαντήρα Απαγορεύεται η εγκατάσταση
ηλεκτρικού θερμαντήρα.
All manuals and user guides at all-guides.com
Πλακοδοκός

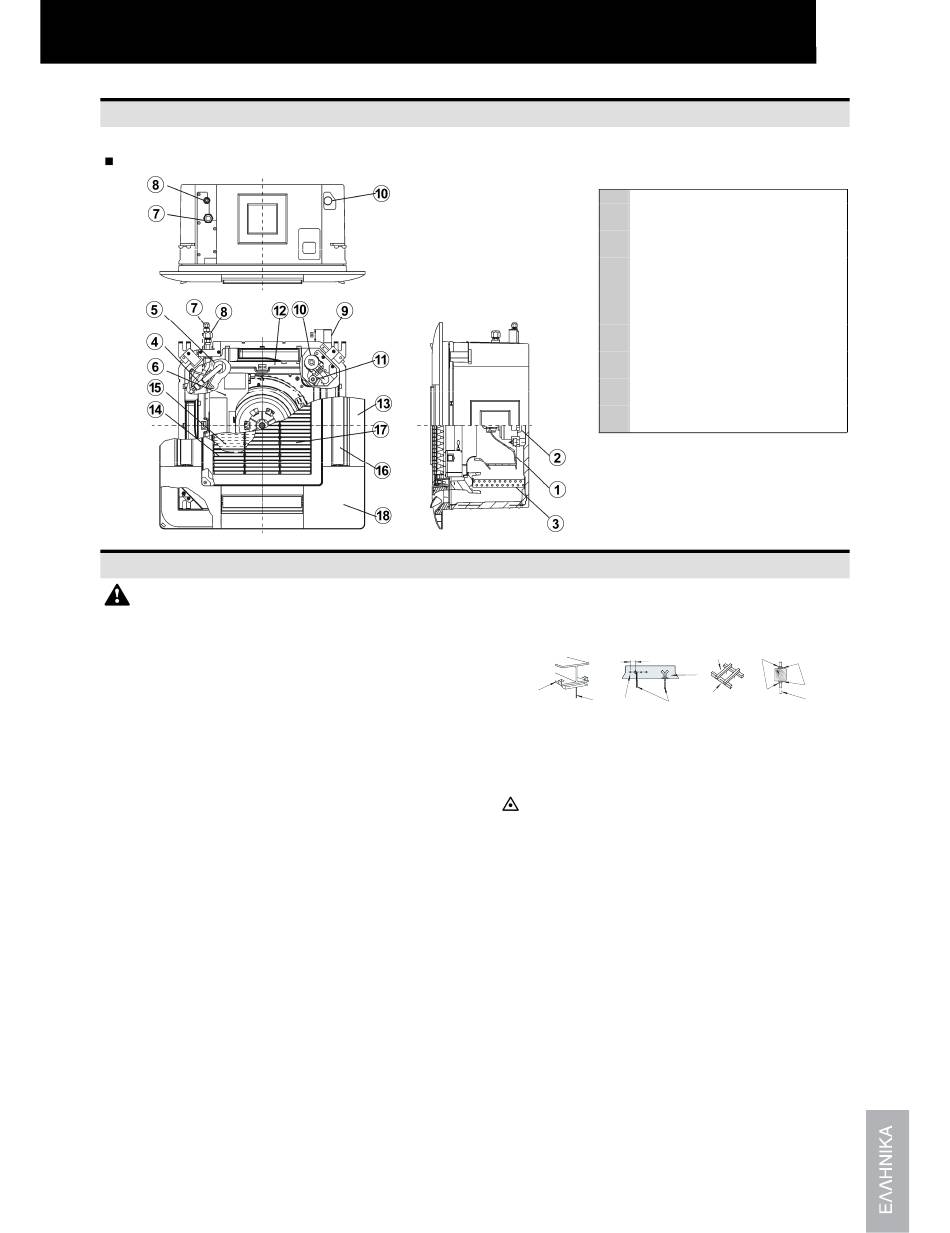

ΟΝΟΜΑΤΑ ΕΞΑΡΤΗΜΑΤΩΝ
Αρ. Όνομα εξαρτήματος
1 Ανεμιστήρας
2 Κινητήρας ανεμιστήρα
3 Εναλλάκτης θερμότητας
4 Διανομέας
5 Εκτονωτική βαλβίδα
6 Ηλεκτρικό κουτί ελέγχου
7 Σύνδεση ψυκτικού αερίου
8 Σύνδεση ψυκτικού υγρού
9 Σύνδεση σωλήνα αποχέτευσης
10 Κινητήρας για μηχανισμό αποχέτευσης
11 Διακόπτης με πλωτήρα
12 Λεκάνη αποχέτευσης
13 Πλαίσιο P-N23WAM
14 Σχάρα εισόδου αέρα
15 Φίλτρο αέρα
16 Έξοδος αέρα
17 Είσοδος αέρα
18 Κάλυμμα γωνιακού θυλακίου
Στερεώστε τις ντίζες ανάρτησης χρησιμοποιώντας μέγεθος
-
M10 (W3/8), όπως δείχνει η παρακάτω εικόνα:
Ξύλινη δοκός (60 mm έως 90
Για πλάκα μπετόν
mm τετράγωνη)
150~160mm
Μπετόν
Ατσάλι
Ντίζες ανάρτησης
Ντίζα
(W3/8 ή M10) στερέωσης
Μην τοποθετήσετε ξένα υλικά μέσα στην εσωτερική
-
μονάδα και βεβαιωθείτε ότι δεν υπάρχουν άλλα υλικά
μέσα στη μονάδα, πριν την εγκατάσταση και τον έλεγχο
λειτουργίας. Εάν δεν το κάνετε αυτό, υπάρχει πιθανότητα
φωτιάς ή αποτυχίας.
ΠΡΟΣΟΧΗ:
Μην εγκαταστήσετε τις εσωτερικές μονάδες σε εύφλεκτο
-
περιβάλλον για να αποφύγετε την πιθανότητα φωτιάς ή
έκρηξης.
Βεβαιωθείτε ότι η οροφή αντέχει το βάρος. Εάν δεν
-
αντέχει το βάρος, η εσωτερική μονάδα μπορεί να πέσει
πάνω σας.
Μην εγκαταστήσετε τις εσωτερικές μονάδες, την
-
εξωτερική μονάδα, το χειριστήριο και το καλώδιο σε
απόσταση μικρότερη των 3 μέτρων από συσκευές
εκπομπής ισχυρών ηλεκτρομαγνητικών κυμάτων, όπως
ιατρικό εξοπλισμό.
Μην εγκαταστήσετε τις εσωτερικές μονάδες σε
-
μηχανουργείο ή σε κουζίνα όπου αναθυμιάσεις από λάδι ή
καπνοί θα εισέρχονται σε αυτές. Το λάδι θα κατακαθίσει
στον εναλλάκτη θερμότητας και έτσι θα μειωθεί η απόδοση
των μονάδων ενώ υπάρχει και πιθανότητα να
παραμορφωθούν τα πλαστικά τους μέρη. Στη χειρότερη
περίπτωση, το λάδι θα καταστρέψει τα πλαστικά μέρη των
εσωτερικών μονάδων.
Για να αποφύγετε τη διάβρωση των εναλλακτών
-
θερμότητας, μην εγκαταστήσετε τις εσωτερικές μονάδες
σε όξινο ή αλκαλικό περιβάλλον.
Όταν σηκώνετε ή μετακινείτε μια εσωτερική μονάδα,
-
χρησιμοποιείτε κατάλληλους ιμάντες μεταφοράς για να
αποφύγετε τυχόν ζημιά και προσέχετε να μην καταστρέ-ψετε
το μονωτικό υλικό στην επιφάνεια της μονάδας.
1
1
Τετράγωνες
ροδέλες
Παξιμάδια
Ξύλινη δοκός
Βίδα ανάρτησης
(W3/8 ή M10)
