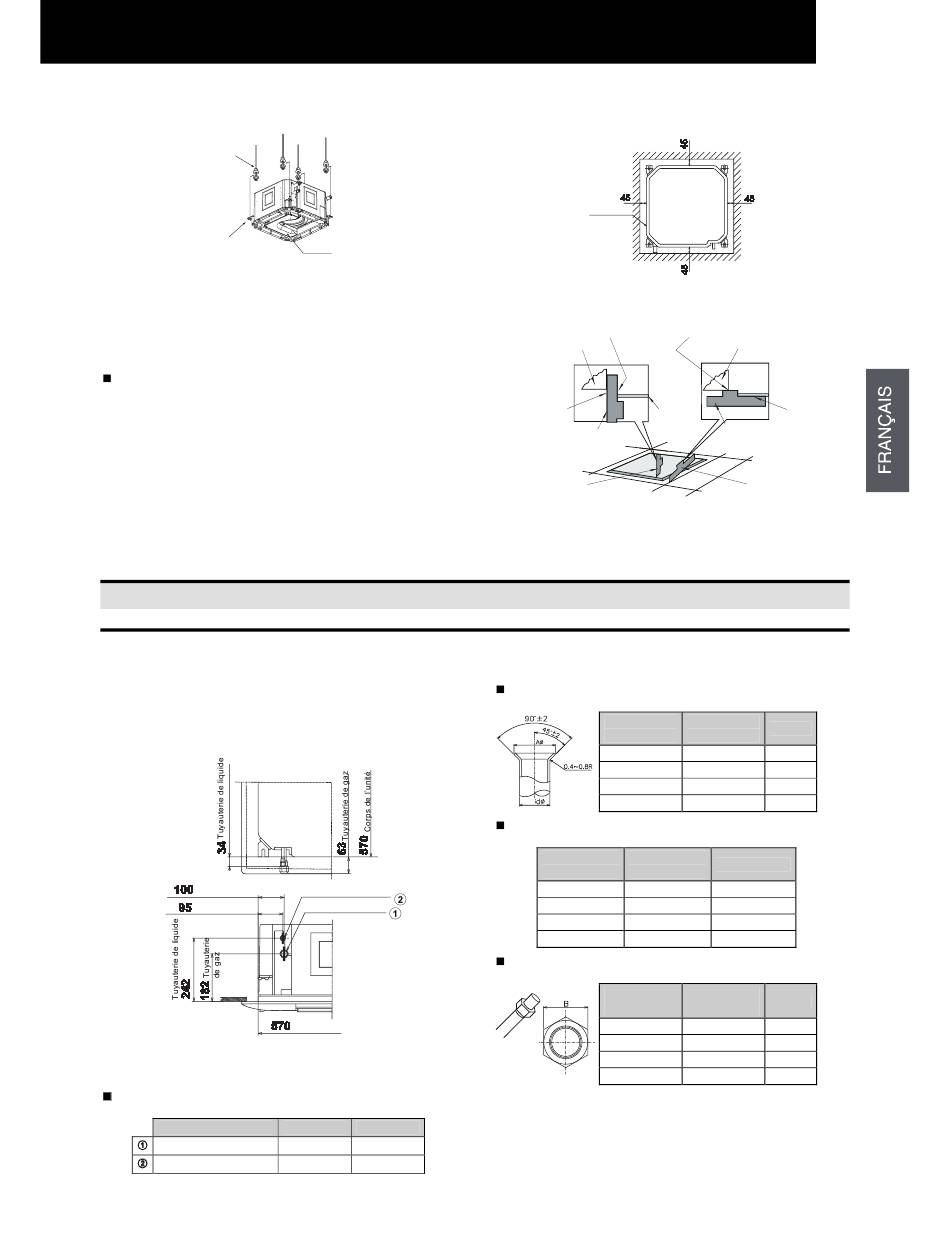

Fixez l'unité intérieure à l'aide des écrous et des
-
rondelles.
Tiges de suspension (4)
Support de
suspension
REMARQUE :
Si un faux plafond est déjà installé, réalisez les travaux
-
de tuyauterie et de câblage dans le plafond avant
d'accrocher l'unité intérieure.
Fixez l'unité intérieure à l'aide des écrous et rondelles
-
plates.
Ajustement de l'espace entre les unités
intérieures et l'ouverture du faux plafond
Contrôler le niveau du bac d'évacuation des condensats
-
à l'aide d'un niveau à eau, afin d'éviter tout mauvais
fonctionnement du mécanisme d'évacuation des
condensats de l'unité intérieure.
Serrer les écrous des supports de suspension après
avoir effectué les ajustements. Appliquer de la COLLE
FREIN sur les boulons et les écrous pour éviter leur
desserrage. Dans le cas contraire, les éventuels bruits
ou vibrations pourraient entraîner le décrochement de
l'unité intérieure.

3 TUYAUTERIE FRIGORIFIQUE

3.1 CONNEXION DE LA TUYAUTERIE
3.1.1 POSITION DE LA TUYAUTERIE
La position des raccords de tuyauterie est la suivante.
Il est possible d'y accéder de toutes parts : par le haut,
par la gauche ou la droite.
Tuyauterie de gaz
Tuyauterie de liquide
3.1.2 DIMENSION DU RACCORD DE
TUYAUTERIE
Taille de la tuyauterie
Modèle RCIM
Tuyauterie de gaz
Tuyauterie de liquide
All manuals and user guides at all-guides.com
Boîtier électrique
Tuyauterie de liquide
Tuyauterie de gaz
Corps de l'unité
mm (in)
1.0/1.5 2.0
12.70 (1/2) 15.88 (5/8)
6.35 (1/4) 6.35 (1/4)
TUYAUTERIE FRIGORIFIQUE
Ajuster l'unité intérieure dans la bonne position, et
-
vérifier à l'aide du gabarit d'installation.
Unité intérieure
1. Cas d'un plafond déjà assemblé en panneaux.
Fixer ce côté de l'échelle à la face
intérieure de l'ouverture au plafond
Unité intérieure
Fixer ce côté
de l'échelle à la
Panneau
face extérieure
du plafond
de l'unité
Echelle de
contrôle
Vérifier les dimensions
de l'ouverture de chaque
côté de l'unité
Dimensions des tuyauteries Flare
Diamètre
nominal
1/4
3/8
1/2
5/8
Epaisseur des tuyauteries en cuivre
Diamètre Diamètre
nominal extérieur
1/4 6,35
3/8 9,53
1/2 12,70
5/8 15,88
Dimensions des écrous Flare
Diamètre
nominal
1/4
3/8
1/2
5/8
3
3
(mm)
Fixer ce côté de l'échelle à la
partie inférieure de l'unité
Unité intérieure
Fixer ce côté
de l'échelle
au panneau
du plafond
Echelle de
contrôle
Vérifier la hauteur du
plafond à chaque angle
de l'unité
(mm)
Diamètre
A
+0/-0.4
extérieur
6,35 9,1
9,53 13,2
12,70 16,6
15,88 19,7
(mm)
Épaisseur
0,80
0,80
0,80
1,00
(mm)
Diamètre
B
extérieur
6,35 17
9,53 22
12,70 26
15,88 29
