5 CÂBLAGE ÉLECTRIQUE
5.1 GÉNÉRALITÉS
DANGER :
Mettre hors tension (interrupteur principal sur OFF)
-
l'unité intérieure et le groupe extérieur avant toute
intervention sur le câblage électrique ou tout contrôle
périodique.
Vérifier que les ventilateurs intérieur et extérieur
-
soient bien à l'arrêt avant toute intervention sur le
câblage électrique ou tout contrôle périodique.
Protéger les câbles, la tuyauterie d'évacuation des
-
condensats, les parties électriques etc. contre les
rongeurs ou autres petits animaux. Dans le cas
contraire, les parties non protégées pourraient être
rongées, voire même provoquer un incendie.
ATTENTION :
Utiliser des câbles blindés à paire torsadée ou des
-
câbles blindés pour la transmission entre l'unité
intérieure et le groupe extérieur, et connecter la partie
blindée à la vis de terre de la boîte électrique de l'unité
intérieure, comme le montre la figure ci-dessous.
Envelopper les fils avec la gaine isolante fournie et
-
bouchez l'orifice de connexion du câblage avec un
matériau isolant afin de protéger l'appareil de l'eau
de condensation ou des insectes.
5.2 CABLAGE ELECTRIQUE POUR UNE UNITE INTERIEURE

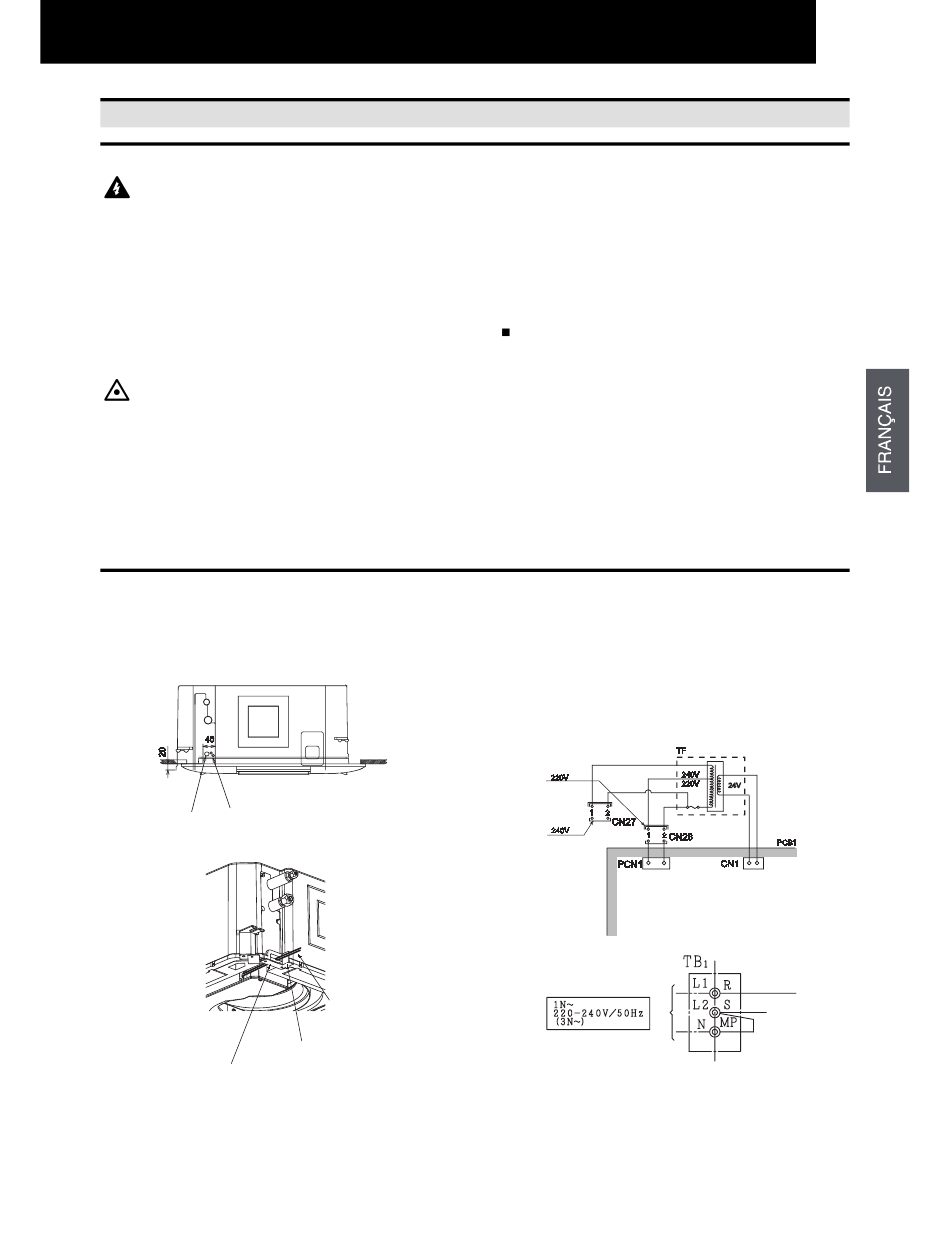

1. Le câblage électrique de l'unité intérieure est représenté
ci-dessous.
Orifice pour la connexion du
câblage
ble d'alimentation
Câ
(Remplacement trou
Câble de fonctionnement
pré-défoncé)
Câble de l'interrupteur à
distance
Soutenez les câbles à l'aide de la
plaque support comme le montre
la figure
All manuals and user guides at all-guides.com
(mm)
Câble d'alimentation
Câble de commande
Câble de l'interrupteur à
distance
Plaque support pour le
câblage électrique
CÂBLAGE ÉLECTRIQUE
Fixer fermement les câbles à l'unité intérieure à l'aide
-
du collier de serrage.
Insérer les câbles dans l'orifice pré-défoncé du
-
panneau latéral - si un conduit est utilisé.
Fixer le câble de l'interrupteur à distance à l'intérieur
-
de la boîte électrique à l'aide du collier de serrage.
Vérification générale
1. Veiller à choisir correctement les composants
électriques utilisés sur site (interrupteurs d'alimentation
principaux, disjoncteurs, câbles, connecteurs et cosses).
Les composants devront répondre parfaitement aux
normes électriques nationales.
2. S'assurer que la tension d'alimentation se situe bien
dans une fourchette de +/-10% autour de la tension
nominale.
3. Vérifier la capacité des câbles électriques. Si la capacité
de la source d'alimentation est trop faible, le système ne
peut pas démarrer en raison de la perte de charge.
4. Vérifier la connexion du fil de terre.
2. Connecter le câble de l'interrupteur à distance
(en option) ou un câble d'extension (en option) aux
bornes de la boîte électrique, en passant par l'orifice
de connexion de la carrosserie.
3. Connecter l'alimentation électrique et les fils de terre
aux bornes de la boîte électrique.
4. Connecter les câbles reliant l'unité intérieure et le
groupe extérieur aux bornes de la boîte électrique.
Câble d'alimentation
5
5
