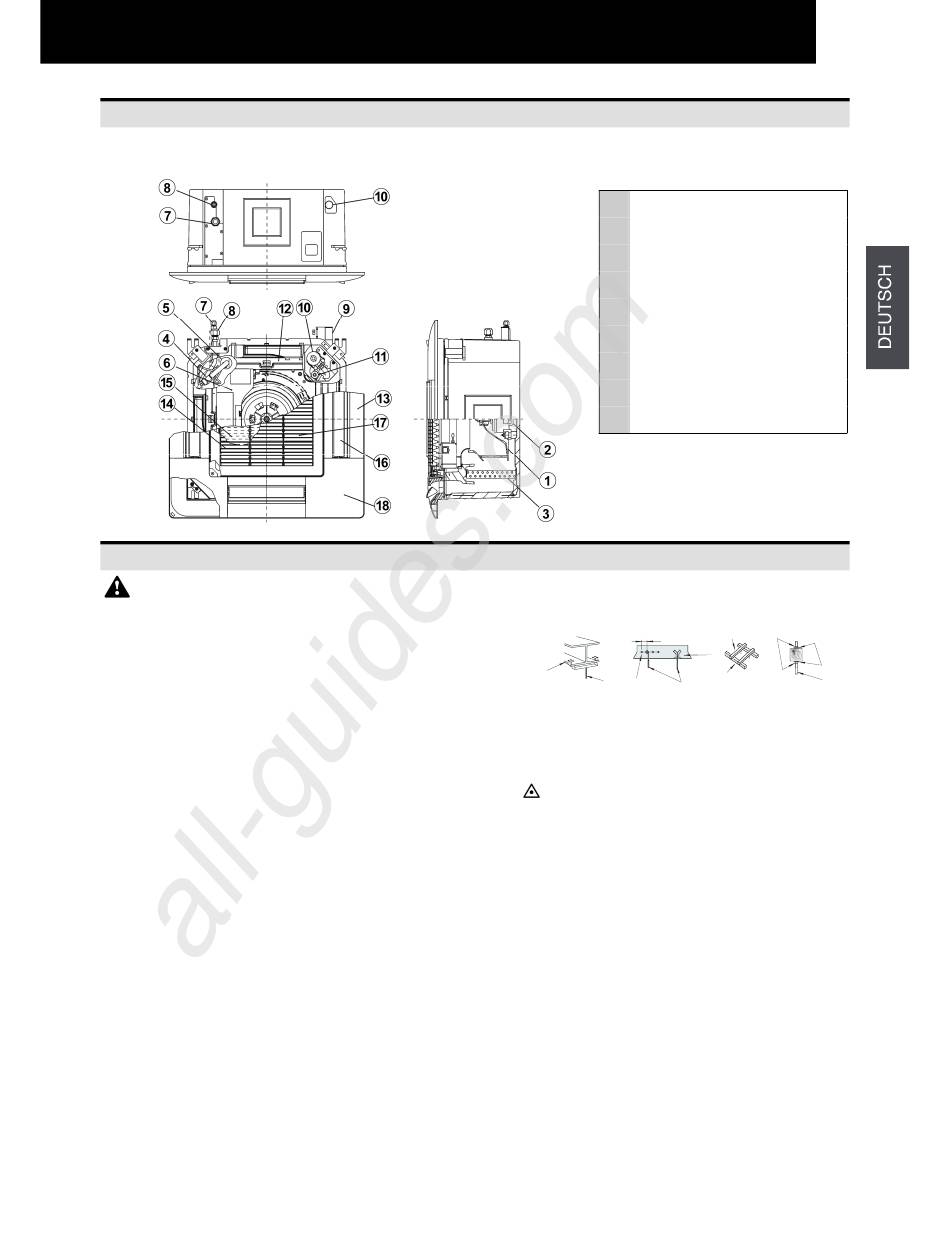

1 TEILEBEZEICHNUNG
RCIM
2 INSTALLATION DER GERÄTE
WARNUNG:
Stellen Sie sicher, dass das komplette Zubehör
-
mit dem Innengerät geliefert worden ist.
Installieren Sie die Innengeräte nicht im Freien.
-
Wenn ein Innengerät im Freien installiert wird, kann
es zu Stromschlag oder Fehlerströmen kommen.
Berücksichtigen Sie die Luftverteilung von jedem
-
Innengerät im Raum und wählen Sie einen
entsprechenden Ort für das Gerät aus, so dass eine
gleichmäßige Raumtemperatur erreicht werden kann.
Es wird empfohlen, die Innengeräte 2,3 bis 3 m
oberhalb des Fußbodens zu installieren. Wenn das
Gerät höher als 3 m vom Fußboden installiert wird,
ist es empfehlenswert, zusätzlich einen Lüfter
einzusetzen, um eine gleichmäßige Raumtemperatur
zu gewährleisten.
Vermeiden Sie Hindernisse, die den Lufteinlass oder
-
-auslass behindern könnten.
Achten Sie auf Folgendes, wenn die Innengeräte
-
in einem Krankenhaus oder anderen Gebäuden
installiert sind, in denen elektromagnetische
Strahlung von medizinischem Gerät o. ä. ausgeht.
Bringen Sie die Innengeräte nicht an einem Ort an, an
-
dem der Schaltkasten, das Fernbedienungskabel oder
die Fernbedienung direkt den elektromagnetischen
Strahlungen ausgesetzt sind.
Installieren Sie die Fernbedienung in einem
-
Stahlgehäuse. Verlegen Sie das
Fernbedienungskabel in Stahlkabelführungen.
Schließen Sie anschließend das Erdungskabel an
das Gehäuse und die Kabelführung an.
Installieren Sie einen Störschutzfilter, wenn das
-
Netzteil Störfelder erzeugt.
Diese Einheit darf ausschließlich als Innengerät
-
ohne elektrischen Heizer verwendet werden.
Die nachträgliche Installation eines elektrischen
Heizers vor Ort ist verboten.
All manuals and user guides at all-guides.com
TEILEBEZEICHNUNG
No. Part Name
1
Lüfter
2
Lüftermotor
3
Wärmetauscher
4
Verteiler
5
Expansionsventil
6
Elektrischer Schaltkasten
7
Kältemittelgasanschluss
8
Kältemittelflüssigkeitsanschluss
9
Abflussanschluss
10
Motor für Abflussmechanismus
11
Schwimmerschalter
12
Ablaufwanne
13
Blende P-N23WAM
14
Lufteinlassgitter
15
Luftfilter
16
Luftauslass
17
Lufteinlass
18
Abdeckung für Ecktasche
Verwenden Sie Befestigungsschrauben der Größe M10
-
(W3/8), wie unten beschrieben:
Für Betonpfeiler
150-160 mm
I-Träger
Stahl
Befestigungsschrauben
Ankerschraube
(W3/8 oder M10)
Stecken Sie keine Fremdkörper in das Innengerät, und
-
stellen Sie sicher, dass sich keine Fremdkörper darin
befinden, bevor Sie das Gerät installieren und einen
Testlauf durchführen. Dies könnte zu Brandgefahr
führen oder Ursache für Defekte o.ä. sein.
VORSICHT:
Installieren Sie die Innengeräte nicht in einer brennbaren
-
Umgebung. Es besteht Brand- oder Explosionsgefahr.
Stellen Sie sicher, dass die Deckenplatte fest verankert ist,
-
Sollte dies nicht der Fall sein, kann das Innengerät von der
Decke herunterfallen und auf Sie stürzen.
Installieren Sie Innengeräte, Außengeräte,
Fernbedienungen und Kabel mindestens 3 m von
elektromagnetischen Strahlungsquellen, wie z. B.
medizinischem Gerät, entfernt.
Installieren Sie die Innengeräte nicht in Werkstätten oder
-
Küchen, in denen Ölnebel oder Dunst in die Geräte
eindringen kann. Das Öl setzt sich am Wärmetauscher
fest und reduziert hierdurch die Leistungsfähigkeit
des Innengeräts und kann dieses verformen.
Im schlimmsten Fall werden Kunststoffbauteile des
Innengeräts durch das Öl beschädigt.
Um Korrosion am Wärmetauscher zu verhindern,
-
installieren Sie die Innengeräte nicht in saurer oder
alkalischer Umgebung.
Verwenden Sie zum Transportieren und Anheben des
-
Innengeräts entsprechende Trageriemen, um Schäden
zu vermeiden. Stellen Sie sicher, dass das
Isoliermaterial an der Oberfläche des Geräts nicht
beschädigt wird.
1
1
Holzlatte
(60 mm x 90 mm Vierkant)
Beton
Vierkantscheiben
Muttern
Holzträger
Schraubhaken
(W3/8 oder M10)
