INSTALLATION EINER OPTIONALEN AUSTRITTSBLENDE: P-N23WAM
10
Die Höhe des Innengeräts kann mit einem
-
Schraubenschlüssel für die Ecktasche eingestellt
werden.
Eine zu enge Einstellung der Höhe kann zur
-
Kondensation in der Absflusswanne führen.

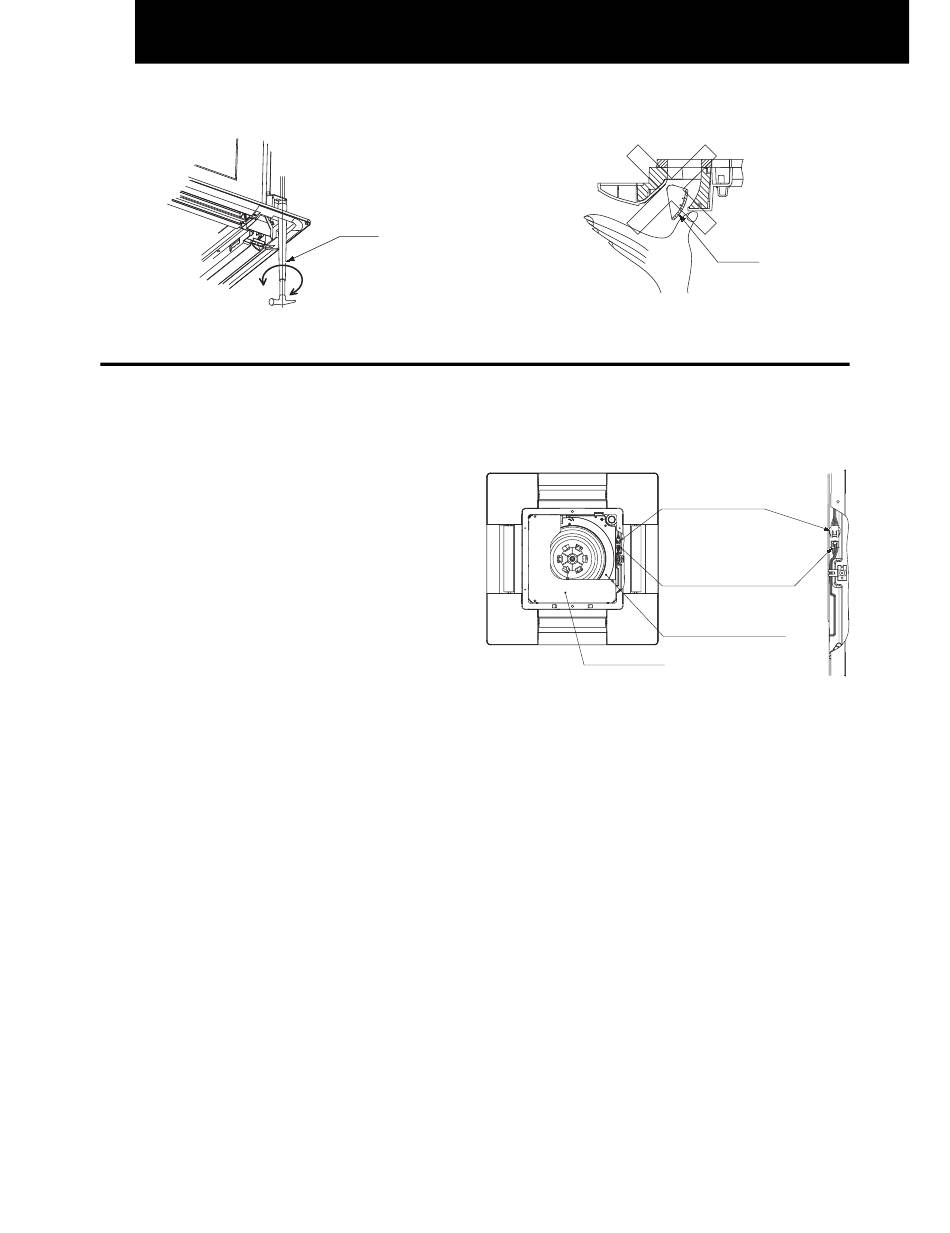

7.3. KABELANSCHLÜSSE DER AUSTRITTSBLENDE
1. Der folgende Steckverbinder wird mit der Austrittsblende
verwendet (Ansicht von der unteren Seite der
Austrittsblende ohne Lufteinlassgitter).
2. Schließen Sie die Steckverbinder wie folgt an (Ansicht
des Schlatkastens).
All manuals and user guides at all-guides.com
Schraubenschlüssel
Drehen Sie die Luftklappe nicht von Hand. Wird der
-
Klappenmechanismus verstellt, können
Geräteschäden auftreten.
Anschluss für Automatik-
Schwingmotor (Austrittsblende ohne
Lufteinlassgitter)
Anschluss für Automatik-
Schwingmotor (Indoor Unit Side)
Without Air Inlet Grille
Elektro-Schaltkasten
Louver
Vergrößerte
Ansicht
