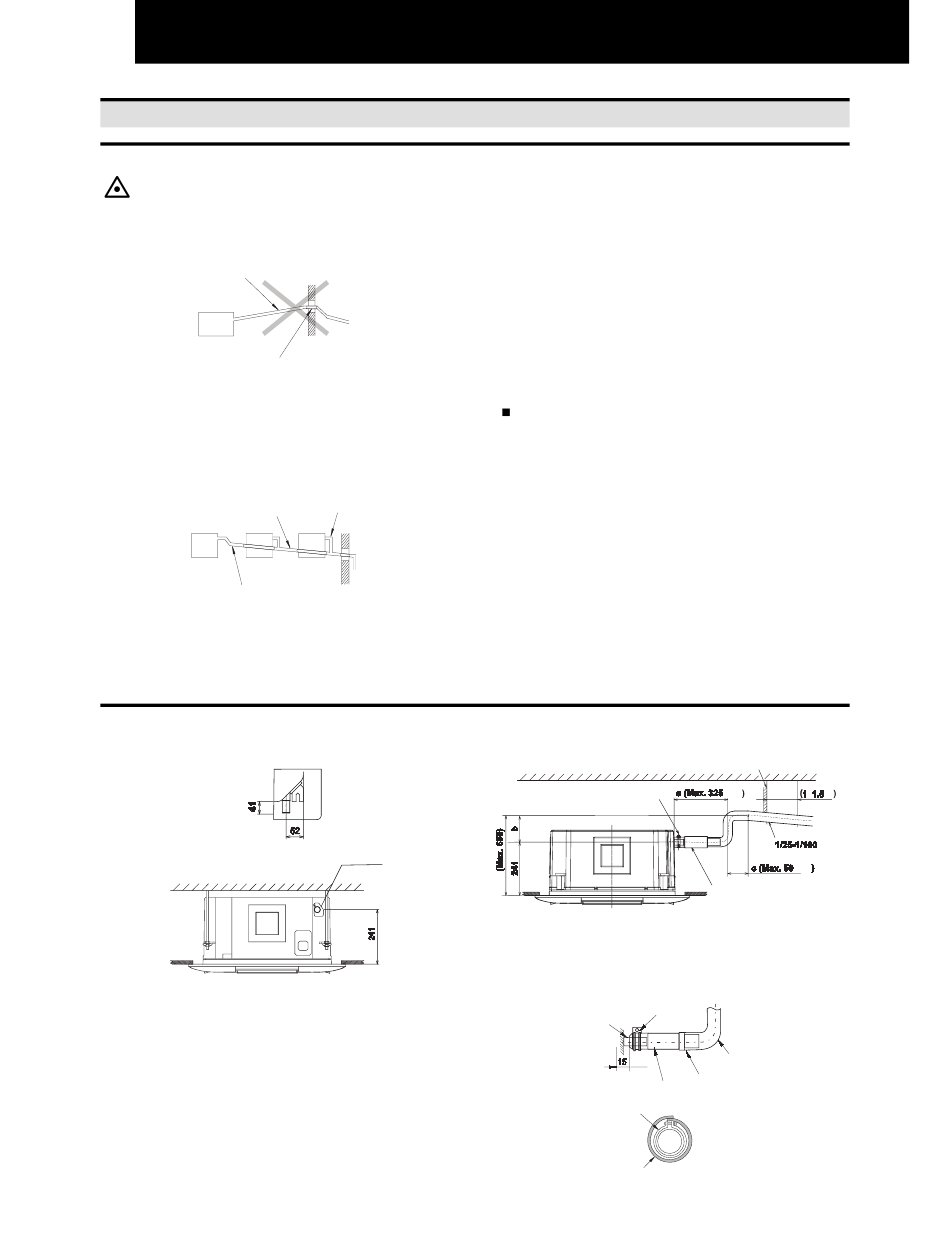

LINEA DI DRENAGGIO

4
4 LINEA DI DRENAGGIO
4.1. GENERALE
ATTENZIONE
Non creare rimonte o contropendenze nella linea, in
-
quanto l'acqua di drenaggio potrebbe rifluire verso
l'unità e da essa potrebbe riversarsi nell'ambiente
all'arresto dell'unità.
Non corretto: pendenza
verso l'alto
Non corretto: parte in salita
La linea di drenaggio non deve mai essere collegata
-
a una linea di scarico sanitaria o fognaria né ad altre
tubazioni di drenaggio.
Quando si usa una linea di drenaggio comune a più
-
unità interne, il collegamento a esse deve correre
sempre più in alto della tubazione comune. Le
dimensioni della linea comune devono essere tali da
gestire gli scarichi di tutte le unità collegate.
Pendenza continua tra l'1 e il 4%
CORRETTO
Linea di drenaggio comune
Isolare la linea di drenaggio se viene installata in una
-
posizione in cui la condensa che si forma all'esterno
della linea può gocciolare e provocare danni.
L'isolante della linea di drenaggio deve essere tale
da garantire la tenuta di vapore e da impedire la
formazione di condensa.
4.2. COLLEGAMENTO DELLA LINEA DI DRENAGGIO
1. La posizione dell'attacco della linea di drenaggio è
illustrata di seguito.
2. Procurarsi un tubo in PVC con un diametro esterno di 32
mm (VP25).
3. Fissare il tubo al flessibile di drenaggio con un collante
e la fascetta forniti a corredo. La linea di drenaggio deve
avere una pendenza continua in direzione del flusso
compresa tra l'1 e il 4%.
4. Non esercitare una sollecitazione eccessiva sul
collegamento della linea di drenaggio. Potrebbero
verificarsi danni.
5. Non utilizzare un flessibile di dranggio piegato o ritorto.
Potrebbero verificarsi perdite d'acqua.
All manuals and user guides at all-guides.com
NON CORRETTO
Attacco della linea di drenaggio
6. Rispettare le seguenti dimensioni: a + b + c ≤ 780 mm.
(mm)
Collegamento Della Linea
6. Isolare la linea di drenaggio dopo aver collegato il
Fascetta per il flessibile (accessorio)
Installare un sifone di drenaggio in prossimità
-
dell'unità interna. Il sifone deve essere realizzato a
regola d'arte e sottoposto a prova caricando acqua
per verificare il flusso corretto. Non unire insieme
la linea di drenaggio e la linea del refrigerante.
NOTA:
Installare il drenaggio in conformità alla normativa
locale vigente.
Una volta posata la linea di drenaggio ed eseguiti i
collegamenti elettrici, verificare che l'acqua defluisca
regolarmente dall'unità come nella procedura indicata
di seguito:
Verifica con pompa di drenaggio e interruttore
a galleggiante
Attivare l'alimentazione elettrica.
-
Versare circa 1,8 litri di acqua nella bacinella di
-
drenaggio, quindi con l'attivazione dell'interruttore a
galleggiante viene avviata automaticamente la pompa
di drenaggio.
Controllare che l'acqua defluisca regolarmente e che
-
non vi siano perdite. Se non si notasse acqua
all'estremità della linea, versare altri 1,8 litri di acqua
nella bacinella.
Alla fine, scollegare l'alimentazione elettrica.
-
NOTA:
Prestare attenzione allo spessore dell'isolante
quando viene eseguito l'attacco sul lato sinistro.
Se è troppo spesso, non sarà possibile collegare
la linea all'unità.
Fascetta per il flessibile (accessorio)
Non utilizzare adesivi
flessibile. Non utilizzare collante tra il collegamento della
linea di drenaggio e il flessibile.
Fascetta per il flessibile (accessorio)
Non utilizzare adesivi
Collegamento linea
di drenaggio
Flessibile di drenaggio
(accessorio)
Isolante (non in dotazione)
Stecca supporto
mm
m
~
Pendenza
mm
Flessibile di drenaggio (accessorio)
(Pendenza della linea di drenaggio)
(mm)
Coppia di serraggio:
2.5 to 3.4 N.m
Vinyl Chloride VP25
(Field Supplied
Usare un adesivo in cloruro
di vinile
