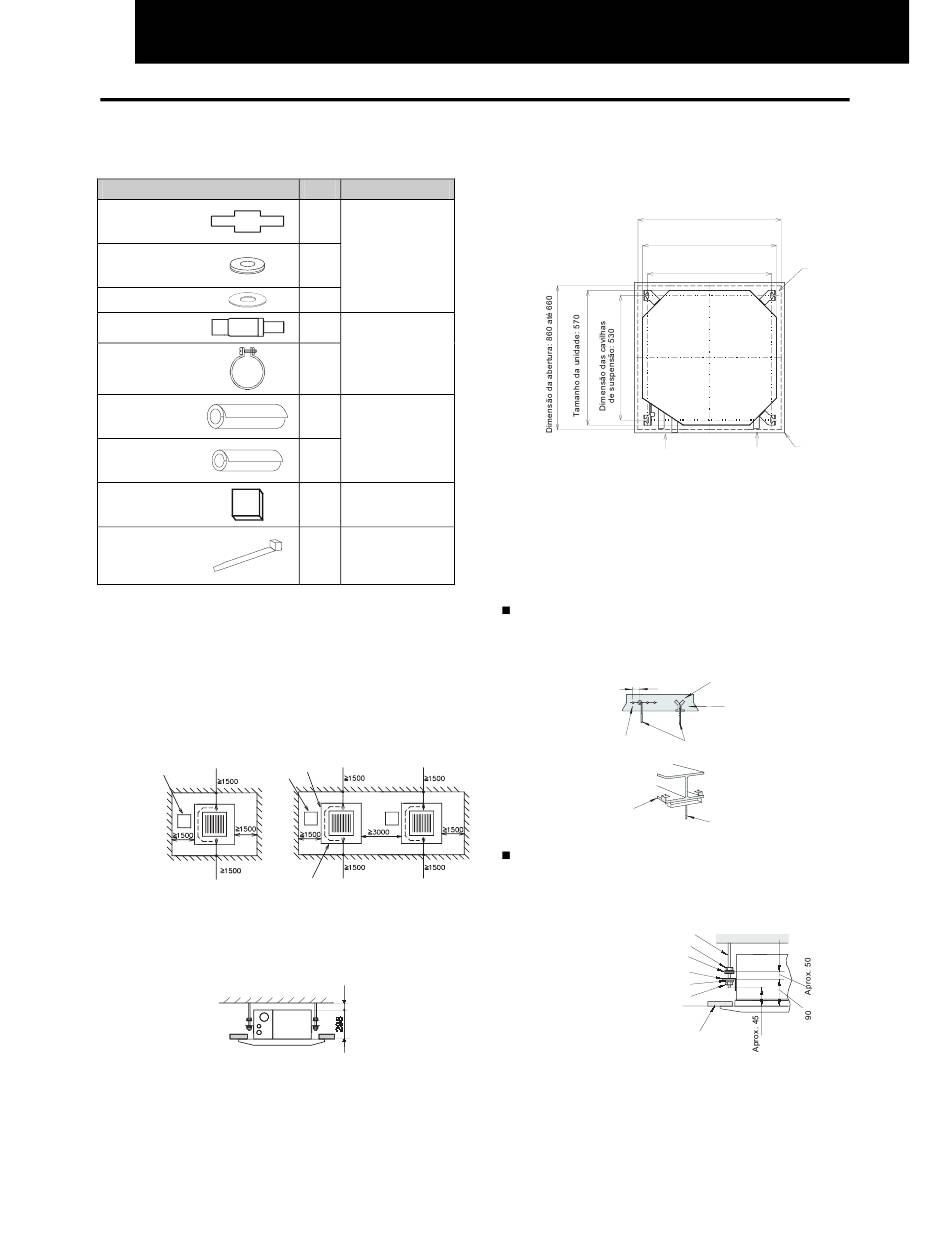

Hitachi RCIM UNIT Installationsanleitung Seite 68

2
INSTALAÇÃO DAS UNIDADES
2
2.1. INSTALAÇÃO DA UNIDADE
2.1.1. ACESSÓRIOS FORNECIDOS DE FÁBRICA
Acessório
Escala de
verificação (em
cartão)
Anilha plana
com isolamento
(M10)
Anilha (M10)
Mangueira de
esgoto
Abraçadeira de
arame
Isolamento
(Tamanho
grande)
Isolamento
(Tamanho
pequeno)
Isolamento (5t)
Abraçadeira
flexível
2.1.2. VERIFICAÇÃO INICIAL
Instale as unidades interiores com um espaço
-
envolvente apropriado em torno delas, tendo especial
cuidado com a direcção de instalação das tubagens e
ligações eléctricas, de forma a assegurar um espaço
de comando e de manutenção adequado, tal como se
mostra abaixo.
Deverá existir uma porta de acesso para serviço perto
-
da área de ligação das tubagens da unidade, no tecto.
Porta de
Porta de
serviço
serviço
Ligação da tubagem de
esgoto
Assegure-se de que o espaço entre a laje do tecto
-
e o tecto falso é suficiente, como indicado abaixo.
Verifique se a superfície do tecto é plana, para o
-
trabalho de instalação do painel de ar.
Verifique que a inclinação descendente da tubagem de
-
esgoto está conforme as especificações indicadas no
capítulo Tubagem de esgoto.
All manuals and user guides at all-guides.com
Qtd. Finalidade
1
Para instalação da
unidade
4
4
1
Para a ligação
da mangueira
de esgoto
1
1
Para a ligação
da tubagem de
refrigerante
1
Para isolamento
1 da mangueira
de esgoto
Para fixar o
isolamento da
6
tubagem de
refrigerante
(mm)
Ligação da tubagem
(mm)
Separação:
10-20 mm
Altura da
unidade
no tecto falso
Abertura no tecto falso
Corte a área para a unidade interior no tecto falso e instale
-
as cavilhas de suspensão, como mostrado abaixo:
Dimensão da abertura: 660
Tamanho da unidade: 570
Dimensão das cavilhas
de suspensão: 530
Lado das ligações
de tubagens
Verifique se o tecto está horizontal porque em caso
-
contrário a água não se poderá escoar.
Reforce os locais da abertura no tecto falso.
-
2.1.3. INSTALAÇÃO
Montagem das cavilhas de suspensão
Monte as cavilhas de suspensão, como mostrado abaixo.
-
Para laje em betão:
150 até 160mm
Aço
Para viga em aço:
Viga em I
Montagem da unidade interior
Monte as porcas e as anilhas nas cavilhas de suspensão.
-
Coloque as anilhas de modo que a superfície com
isolamento fique virada para baixo, como mostrado abaixo:
Cavilhas de suspensão (não fornecidas)
Porca (não fornecida)
Anilha com isolamento (acessório)
Suporte de suspensão (fixo à unidade interior)
Anilha (acessório)
Porca (não fornecida)
Superfície do tecto
Considere o lado de ligação da tubagem antes de içar
-
a unidade interior.
Levante a unidade interior com um guincho, e não
-
aplique nenhuma força no tabuleiro de esgoto.
Fixe a unidade interior utilizando as porcas e as anilhas.
-
4 posições dos furos
das cavilhas de
suspensão
(mm)
Painel opcional
Tubagem de esgoto
Lado das ligações
Inserção (100 até 150 kg)
Betão em I
Cavilha de escora (W3/8 ou M10)
Cavilha de suspensão
(W3/8 ou M10)
(mm)
