5

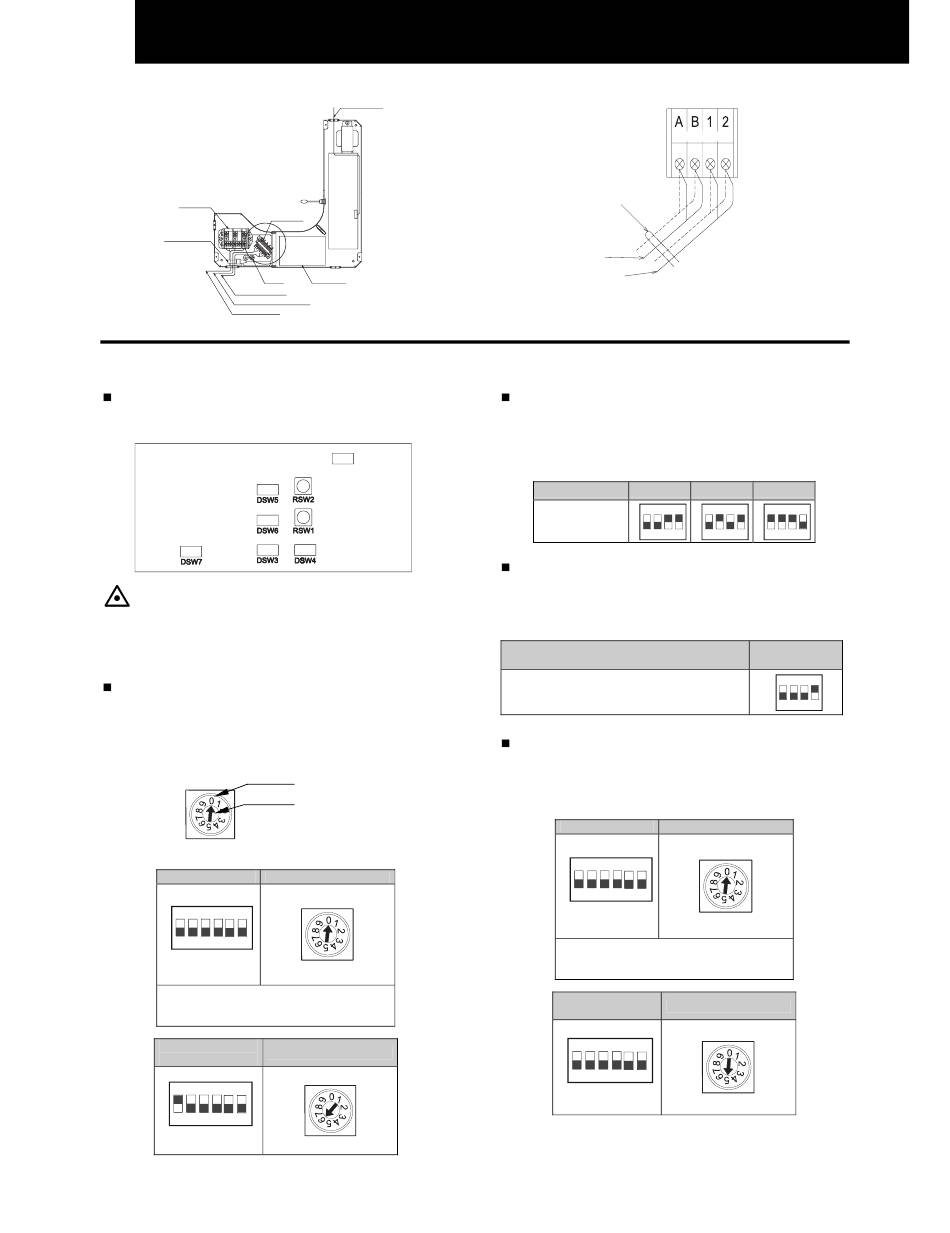

COLLEGAMENTI ELETTRICI
6
Morsettiera (TB1)
Morsettiera (TB2)
Fascetta fermacavi
Vite di terra
Cavo del dispositivo di controllo
t
Cavi di trasmissione
Cablaggio di alimentazione
PCB: Circuito stampato
5.3. IMPOSTAZIONI DEI MICROINTERRUTTORI
Numero e posizione dei microinterruttori
La posizione dei microinterruttori è la seguente:
ATTENZIONE
Prima di impostare i microinterruttori, è indispensabile
disinserire l'alimentazione; in caso contrario le
impostazioni non avrebbero alcun effetto.
DSW6 e RSW1: impostazione del numero
dell'unità
Impostazione necessaria. Per ogni unità interne la
numerazione deve partire da "1".
DSW6
ON
1 2 3 4 5 6
DSW6 e RSW1 sono impostati su 0 prima della
spedizione.
In case of using H-LINK II: Max. 64 cycles.
In case of using H-LINK I: Max. 16 cycles.
Es. Impostazione
n. 16
ON
1 2 3 4 5 6
PIN Nº 1 attivato
All manuals and user guides at all-guides.com
Connettore del motore per l'inclinazione
t ti
PCB
DSW8
Posizione impostazione
Impostare inserendo un
cacciavite nella fessura.
RSW1
RSW1
Fissare a 6
Fascetta fermacavi
Cavo del dispositivo
di controllo remoto
Cavo di trasmissione
(dall'unità esterna all'unità interna e
dall'unità interna all'unità esterna)
DSW3: impostazione del codice di capacità
Non serve alcuna impostazione in quanto il tutto
è impostato in fabbrica. Questa impostazione dei
microinterruttori è riferita al codice di capacità che
corrisponde agli HP dell'unità interna.
HP 1,0
ON
Posizione
impostazioni
1 2 3 4
DSW4: impostazione del codice del modello
Non è necessaria alcuna impostazione. Questa
impostazione è riferita al codice di modello che corrisponde
al tipo di unità interna.
Modello di unità interna
RCIM
DSW5 e RSW2: impostazione del numero del
ciclo refrigerante
Impostazione necessaria. Alla spedizione sono impostati
su OFF (numero ciclo refrigerante 0).
DSW5
ON
1 2 3 4 5 6
DSW5 e RSW2 sono impostati su 0 prima della
spedizione.
In case of using H-LINK II: Max. 64 cycles.
In case of using H-LINK I: Max. 16 cycles.
Es. Impostazione
5 sistema
ON
1 2 3 4 5 6
Tutti i PIN sono
disattivati
1,5 2
ON ON
1 2 3 4 1 2 3 4
Impostazione
DSW4
ON
1 2 3 4
RSW2
RSW2
Fissare a 5
