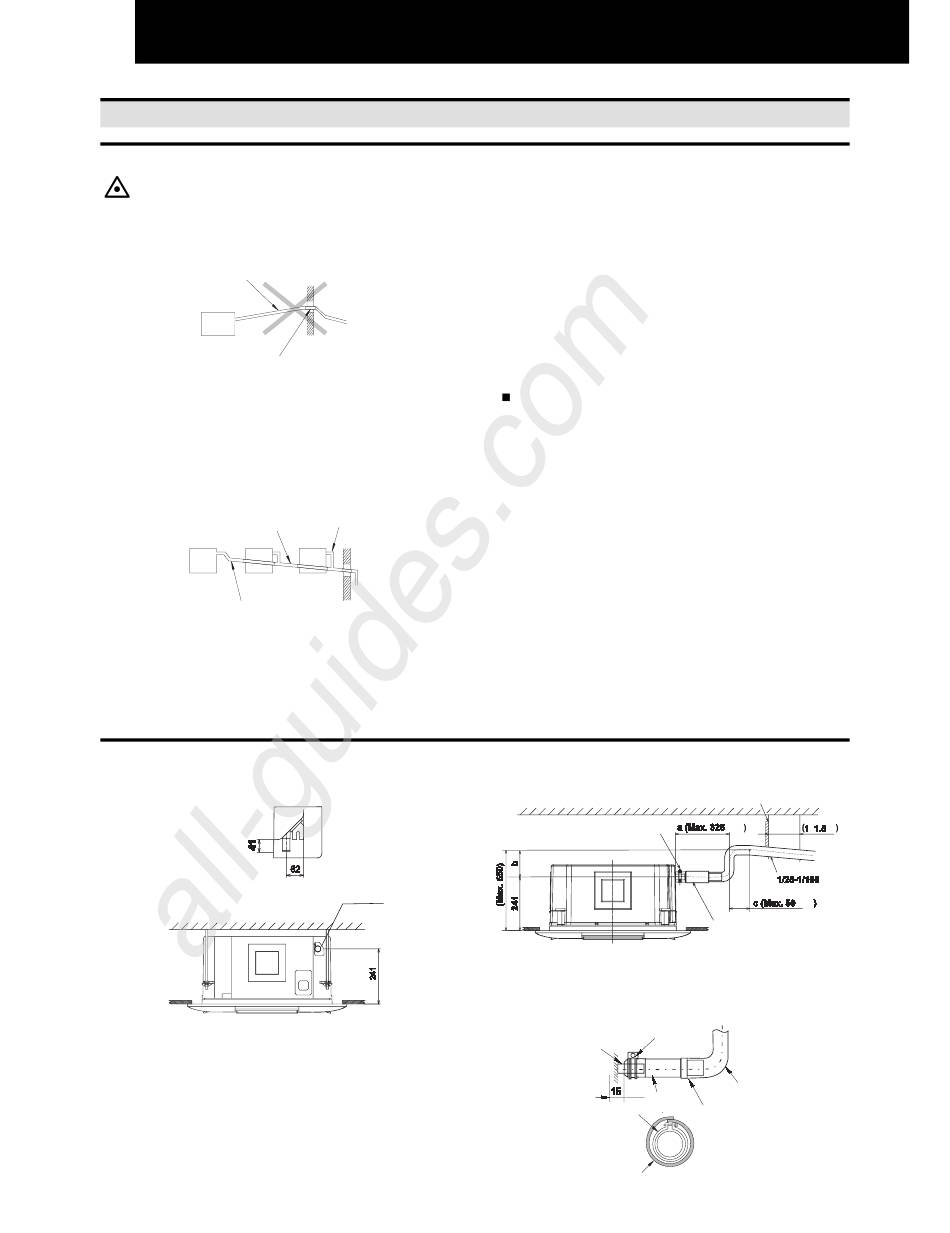

TUYAUTERIE D'ÉVACUATION DES CONDENSATS
4
4 TUYAUTERIE D'ÉVACUATION DES CONDENSATS
4.1 GENERALITES
ATTENTION :
Ne jamais installer la tuyauterie d'évacuation des
-
condensats suivant une pente ascendante car l'eau
pourrait refluer vers l'unité intérieure et provoquer des
fuites dans la pièce une fois l'unité arrêtée.
Incorrect : Pente ascendante
Incorrect : Partie montante
Ne pas connecter la tuyauterie d'évacuation des
-
condensats à la tuyauterie sanitaire ni aux autres
tuyaux d'évacuation.
Lorsque le tuyau d'évacuation des condensats
-
commun est raccordé à d'autres unités intérieures,
ces dernières doivent être situées plus haut que la
tuyauterie commune. Le diamètre du tuyau
d'évacuation des condensats commun doit tenir
compte de la taille et du nombre des unités.
Pente descendante 1/25~1/100
CORRECT
Tuyauterie d'évacuation commune
La tuyauterie d'évacuation des condensats doit être
-
isolée si elle est installée dans un endroit où de la
condensation peut se former sur la partie extérieure
des tuyaux, goutter et causer des dommages.
L'isolation de la tuyauterie d'évacuation doit être
réalisée de façon à garantir une bonne étanchéité
à la vapeur, et à prévenir la condensation.
4.2 CONNEXION DE LA TUYAUTERIE D'EVACUATION DES CONDENSATS
1. La position du raccord de tuyauterie d'évacuation
des condensats est montrée à la figure suivante.
2. Préparer un tuyau en polychlorure de vinyle avec
un diamètre extérieur de 32 mm. (VP25)
3. Fixer le tube à la tuyauterie d'évacuation à l'aide d'un
adhésif et du collier de serrage fourni. La tuyauterie
d'évacuation doit être installée avec une pente de 1/25
à 1/100.
4. Ne pas forcer excessivement le raccord de la tuyauterie
d'évacuation des condensats, pour éviter tout dommage.
All manuals and user guides at all-guides.com
REMARQUE :
INCORRECT
Une fois les travaux d'installation de la tuyauterie
d'évacuation et du câblage terminés, vérifier le bon
écoulement de l'eau, en procédant de la manière suivante :
-
-
-
Raccordement tuyauterie
d'évacuation
-
REMARQUE :
6. Respectez les dimensions suivantes : a + b + c ≤ 780 mm
(mm)
Connexion de la
Tuyauterie
7. Isoler la tuyauterie d'évacuation des condensats après
Un siphon doit être installé à côté de l'unité intérieure.
-
Ce siphon doit répondre aux normes de bonnes
pratiques, et être vérifié avec de l'eau (en charge)
et testé afin d'en garantir le débit. Ne pas attacher
ensemble la tuyauterie d'évacuation des condensats
et la tuyauterie frigorifique.
Installer l'évacuation des condensats conformément
aux réglementations nationales et locales.
Vérification avec un mécanisme de purge
des condensats et un interrupteur à flotteur
Mettre l'unité sous tension (ON).
Verser environ 1,8 litres d'eau dans le bac d'évacuation
des condensats : l'interrupteur à flotteur se déclenche et
la pompe d'évacuation démarre automatiquement.
Vérifier que l'eau s'écoule régulièrement et s'assurer de
l'absence de fuite. Si l'eau n'apparaît pas à l'extrémité
de la tuyauterie d'évacuation des condensats, verser
à nouveau de l'ordre de 1,8 litres d'eau dans le bac
d'évacuation des condensats.
Mettre ensuite l'unité hors tension (OFF).
Prendre garde à l'épaisseur de l'isolation dans le cas
où la tuyauterie est connectée du côté gauche.
Une isolation trop épaisse empêcherait l'installation
de la tuyauterie.
Collier du tuyau flexible (accessoire)
N'utilisez pas de ruban adhésif
Pente de la tuyauterie d'évacuation des
condensats
avoir raccordé le flexible d'évacuation. Ne pas utiliser
d'adhésif entre le raccord de la tuyauterie et le flexible
d'évacuation des condensats.
Collier du tuyau (accessoire)
N'utilisez pas de ruban adhésif.
Raccord pour tuyau
d'évacuation
Flexible
d'évacuation
Collier du tuyau
(accessoire)
(accessoire)
Isolant (à prévoir sur site)
Tige support
mm
~ m
Pente descendante
mm
Tuyau flexible d'évacuation
(accessoire)
(mm)
Couple de serrage
2,5 à 3,4 N.m
VP25 chlorure de vinyle
(à prévoir sur site)
Utilisez un adhésif de type
chlorure de vinyle
