5. LIGAÇÕES ELÉCTRICAS
5.1. GENERALIDADES
PERIGO:
DESLIGUE a alimentação eléctrica no interruptor
-
principal da unidade interior e da unidade exterior
antes de efectuar qualquer trabalho de ligação ou
verificação periódica.
Certifique-se de que o ventilador interior e o exterior
-
estão parados antes de efectuar qualquer trabalho
de ligação ou verificação periódica.
Proteja os cabos, a tubagem de esgoto, as peças
-
eléctricas, etc. de ratos ou outros animais pequenos. Se
não forem protegidas, as peças podem ser roídas por
ratos e, no pior dos casos, pode ocorrer um incêndio.
CUIDADO:
Use cabo torcido blindado com dois condutores ou
-
cabo blindado com dois condutores para os cabos
de transmissão entre as unidades interior e exterior,
e ligue a blindagem (uma das extremidades) ao
parafuso de terra na caixa eléctrica da unidade
interior, como mostrado abaixo.
Envolva os cabos com o isolamento não fornecido,
-
e vede o furo de ligação dos cabos eléctricos com
material de vedação para proteger o produto de
qualquer água condensada e insectos.

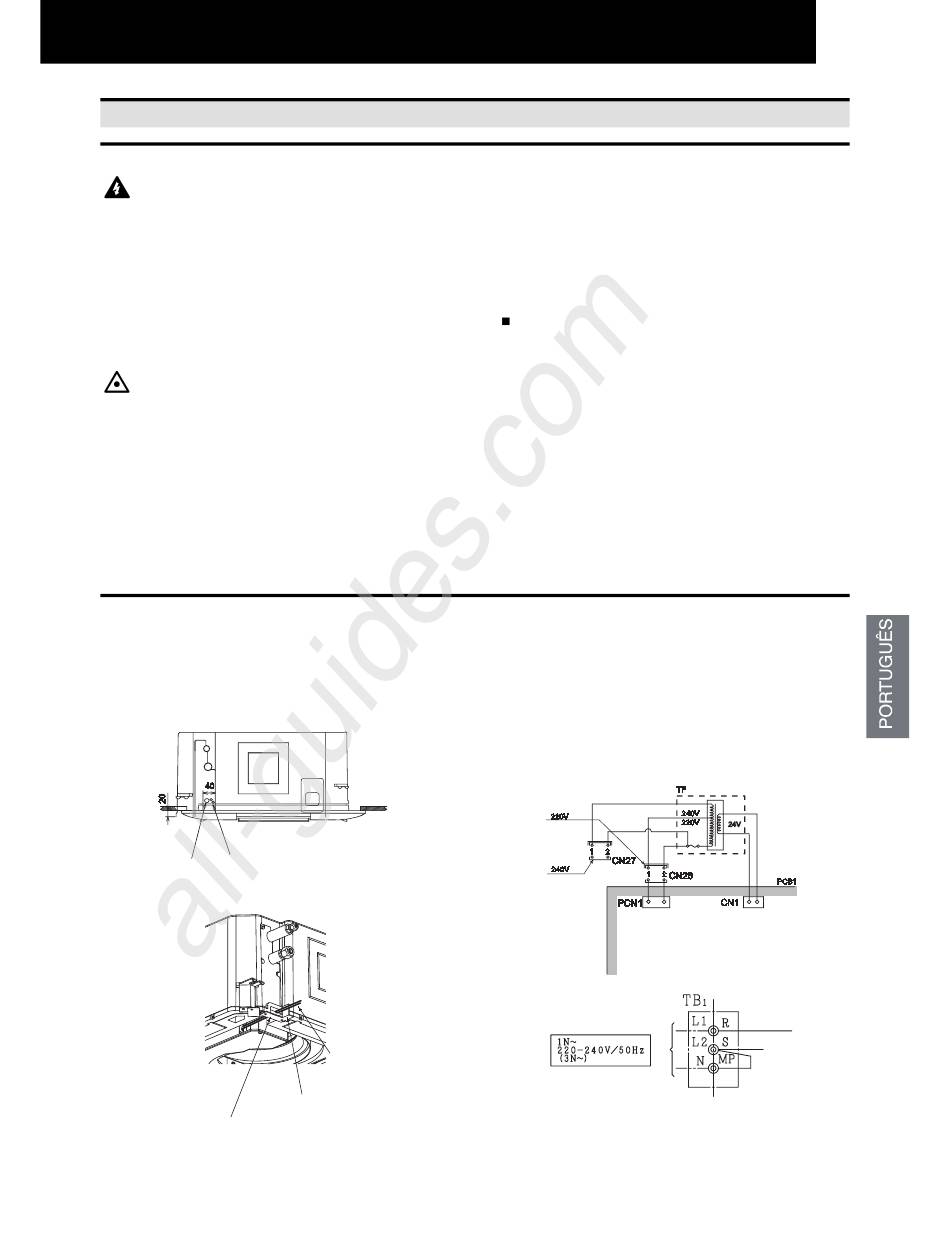

5.2. LIGAÇÕES ELÉCTRICAS PARA UNIDADE INTERIOR
1. As ligações eléctricas para a unidade interior são
mostradas abaixo.
Furo para ligações eléctricas
Cabos da fonte de
(para alternativa)
alimentação
(furo de abrir com pancada)
Cabos de comando
Cabo do controlo remoto
Segure os cabos através da
chapa de suporte como é
mostrado
All manuals and user guides at all-guides.com
(mm)
P Cabo da fonte de
alimentação
Cabo de controlo
Cabo do controlo remoto
suporte para as ligações
eléctricas
LIGAÇÕES ELÉCTRICAS
Fixe firmemente os cabos com a abraçadeira do
-
cabo de alimentação dentro da unidade interior.
Conduza os cabos através do furo de abrir com
-
pancada na tampa lateral ao efectuar as ligações.
Fixe o cabo do controlo remoto dentro da caixa
-
eléctrica com a abraçadeira do cabo de alimentação.
Verificação geral
1. Certifique-se de que os componentes eléctricos
fornecidos em campo (interruptores de alimentação
principal, disjuntores de circuito, cabos, ligações de
condutas e terminais de cabos) foram seleccionados
correctamente. Certifique-se de que os componentes
estão conformes as normas eléctricas em vigor.
2. Certifique-se de que a tensão da fonte de alimentação
não apresenta uma variação superior a +10% em
relação à tensão nominal.
3. Verifique a capacidade dos cabos eléctricos. Se a
capacidade da fonte de alimentação for demasiado
baixa, não será possível arrancar o sistema, devido
à queda de tensão.
4. Certifique-se de que o cabo de terra está ligado.
2. Ligue o cabo de um controlo remoto opcional ou de
um cabo de extensão opcional aos terminais dentro da
caixa eléctrica, através do furo de ligação da caixa.
3. Ligue os cabos da fonte de alimentação e de terra
aos terminais da caixa eléctrica.
4. Ligue os cabos entre a unidade interior e a unidade
exterior aos terminais da caixa eléctrica.
fonte de alimentação
