ELEKTRISKA LEDNINGAR
6
Kopplingsplint (TB1)
Terminalenhet (TB2)
Kabelklämma
Jordskruv
Fjärrkontrollkabel
Anslutningsledningar
Koppling av strömkällan
Kretskort (PCB)

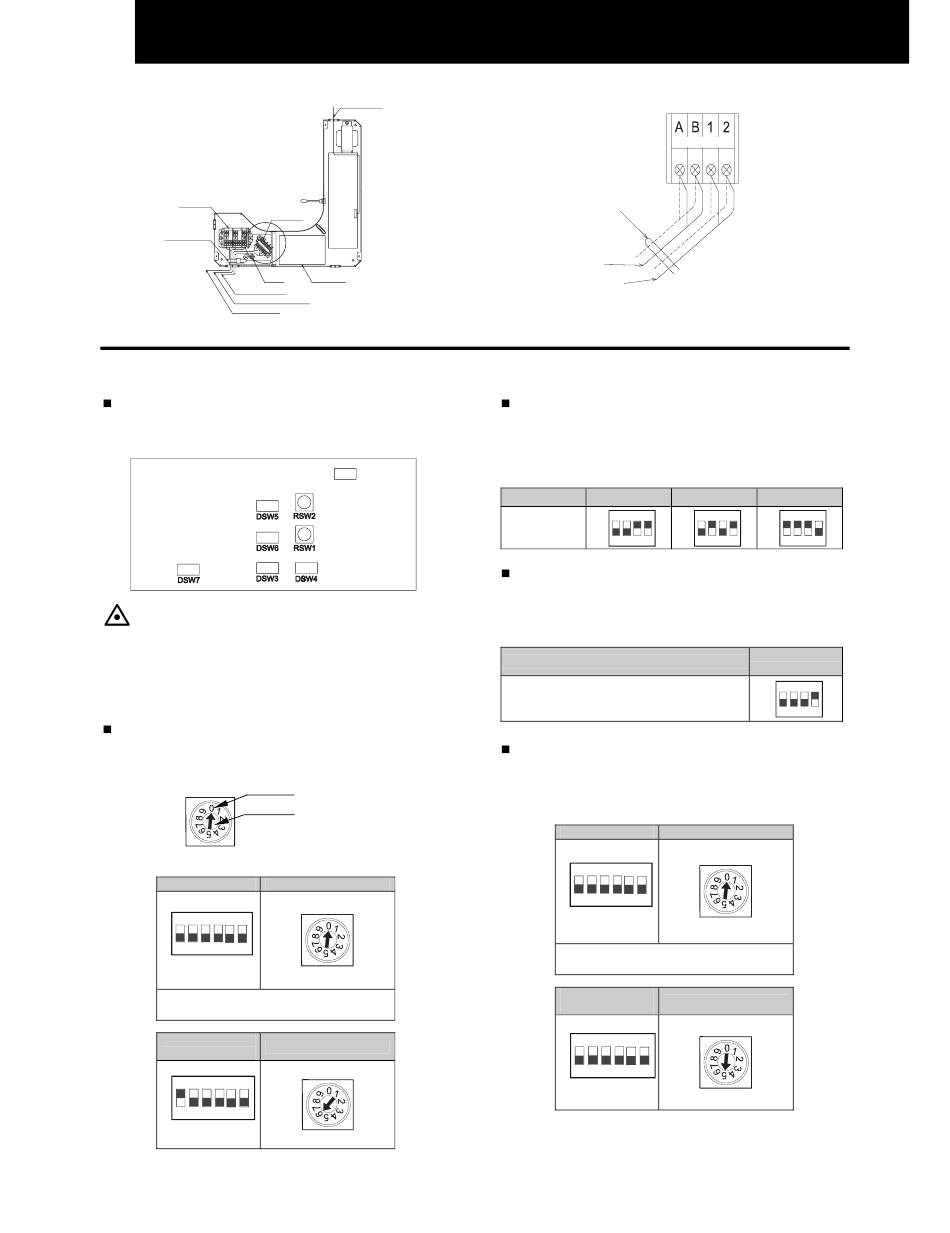

5.3. DIPKONTAKTER
Antal och läge för dipkontakter
Dipkontakternas lägen:
VARSAMHET!
Innan dipkontakterna ställs in måste
strömförsörjningen brytas. Därefter ställs
dipkontakternas lägen in. Om kontakterna ställs in
utan att strömförsörjningen har brutits blir
inställningen ogiltig.
DSW6 och RSW1: Inställning av enhetsnr
Inställning krävs. Numreringen måste börja med "1" för
varje inomhusenhet.
DSW6
ON
1 2 3 4 5 6
DSW6 och RSW1 är inställda på 0 före leverans.
In case of using H-LINK II: Max. 64 cycles.
In case of using H-LINK I: Max. 16 cycles.
Ex.: Inställning
nr 16
ON
1 2 3 4 5 6
Stift nr 1 är på
All manuals and user guides at all-guides.com
Anslutning för automatisk jalusiventil
Kretskort
(PCB)
DSW8
Inställningsläge
Justera inställningarna genom
att föra in en skruvmejsel i
skåran.
RSW1
RSW1
Fäst det i 6
Kabelklämma
Anslutningsledningar
(från utomhusenhet till
inomhusenhet och från
inomhusenhet till utomhusenhet)
Fjärrkontrollkabel
DSW3: Inställning av kapacitetskod
Ingen inställning krävs eftersom detta har gjorts före
leverans. Med hjälp av den här dipkontakten ställs
kapacitetskoden som motsvarar antalet hästkrafter
för inomhusenheten in.
HP 1.0
ON
Inställningsläge
1 2 3 4
DSW4: Inställning av enhetsmodellkod
Ingen inställning krävs. Den här omkopplaren används för
att ställa in den modellkod som motsvarar
inomhusenhetens modell.
Inomhusenhetens modell
RCIM
DSW5 och RSW2: Inställning för
kylmediecykelnr
Inställning krävs. Inställningsläget före leverans är OFF för
alla (kylmediecykel nr 0).
DSW5
ON
1 2 3 4 5 6
DSW5 och RSW2 är inställda på 0 före leverans.
In case of using H-LINK II: Max. 64 cycles.
In case of using H-LINK I: Max. 16 cycles.
Ex.: Inställning
5-system
ON
1 2 3 4 5 6
Alla stift är AV
1.5 2
ON ON
1 2 3 4 1 2 3 4
Inställning för
DSW4
ON
1 2 3 4
RSW2
RSW2
Fäst det i 5
