Bedienung
#
44
5.6 Hardware-Einstellungen FOUNDATION Fieldbus
5.6.1 Hardware-Schreibschutz ein-/ausschalten
Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder
ausgeschaltet werden.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → ä 90
2.
3. Hardware-Schreibschutz und Simulationsmodus mit Hilfe der Steckbrücken entsprechend
konfigurieren (siehe Abbildung).
4. Der Einbau der I/O-Platine erfolgt in umgekehrten Reihenfolge.
LED

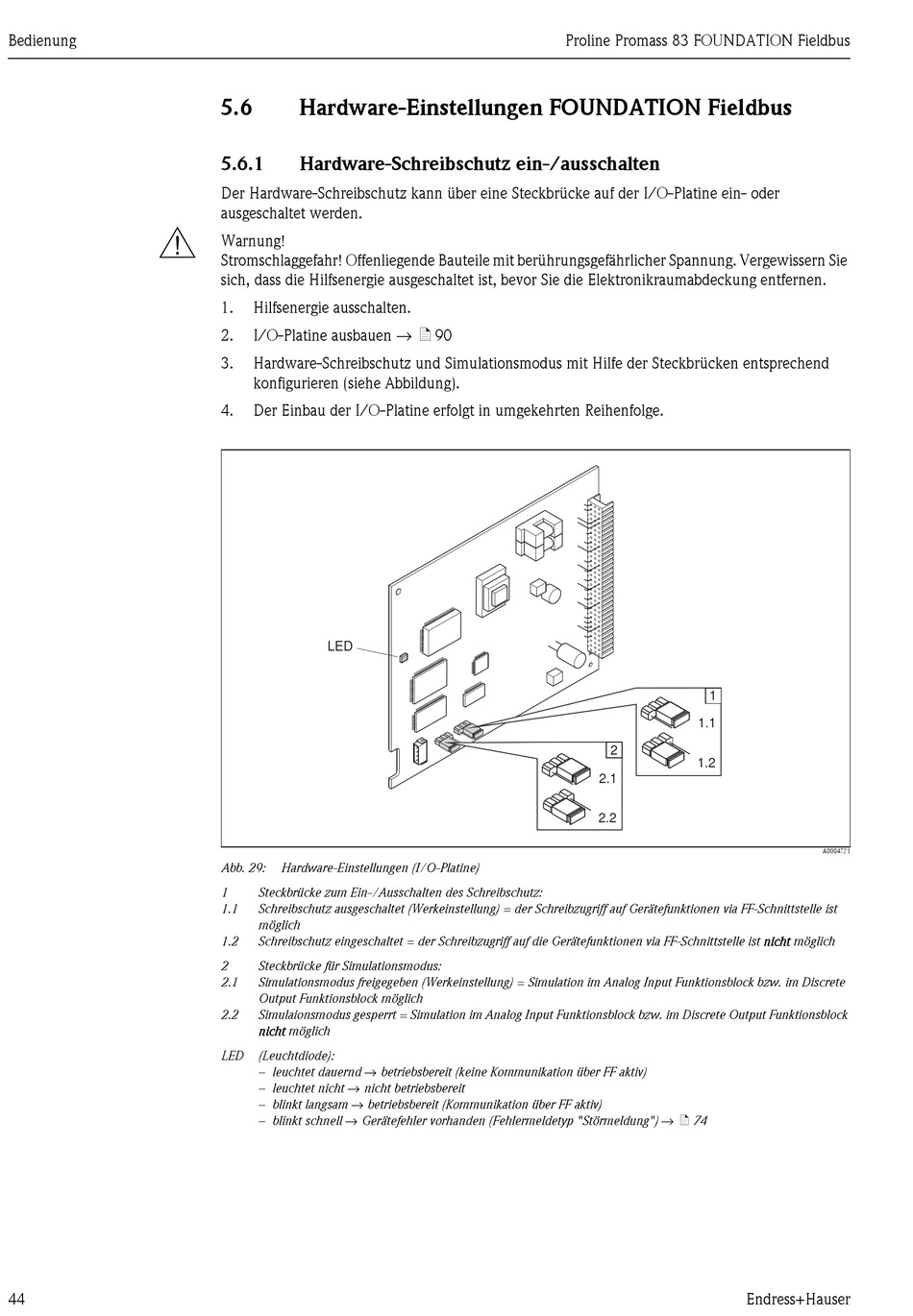

Abb. 29: Hardware-Einstellungen (I/O-Platine)
1 Steckbrücke zum Ein-/Ausschalten des Schreibschutz:
1.1 Schreibschutz ausgeschaltet (Werkeinstellung) = der Schreibzugriff auf Gerätefunktionen via FF-Schnittstelle ist
möglich
1.2 Schreibschutz eingeschaltet = der Schreibzugriff auf die Gerätefunktionen via FF-Schnittstelle ist nicht möglich
2 Steckbrücke für Simulationsmodus:
2.1 Simulationsmodus freigegeben (Werkeinstellung) = Simulation im Analog Input Funktionsblock bzw. im Discrete
Output Funktionsblock möglich
2.2 Simulaionsmodus gesperrt = Simulation im Analog Input Funktionsblock bzw. im Discrete Output Funktionsblock
nicht möglich
LED (Leuchtdiode):
– leuchtet dauernd → betriebsbereit (keine Kommunikation über FF aktiv)
– leuchtet nicht → nicht betriebsbereit
– blinkt langsam → betriebsbereit (Kommunikation über FF aktiv)
– blinkt schnell → Gerätefehler vorhanden (Fehlermeldetyp "Störmeldung") → ä 74
Proline Promass 83 FOUNDATION Fieldbus
1
1.1
2
1.2
2.1
2.2
A0004731
