5.6

Hardware-Einstellungen FOUNDATION Fieldbus

5.6.1

Hardware-Schreibschutz ein-/ausschalten

Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder
ausgeschaltet werden.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → Seite 90
2.
3. Hardware-Schreibschutz und Simulationsmodus mit Hilfe der Steckbrücken entsprechend
konfigurieren (siehe Abbildung).
4. Der Einbau der I/O-Platine erfolgt in umgekehrten Reihenfolge.
LED

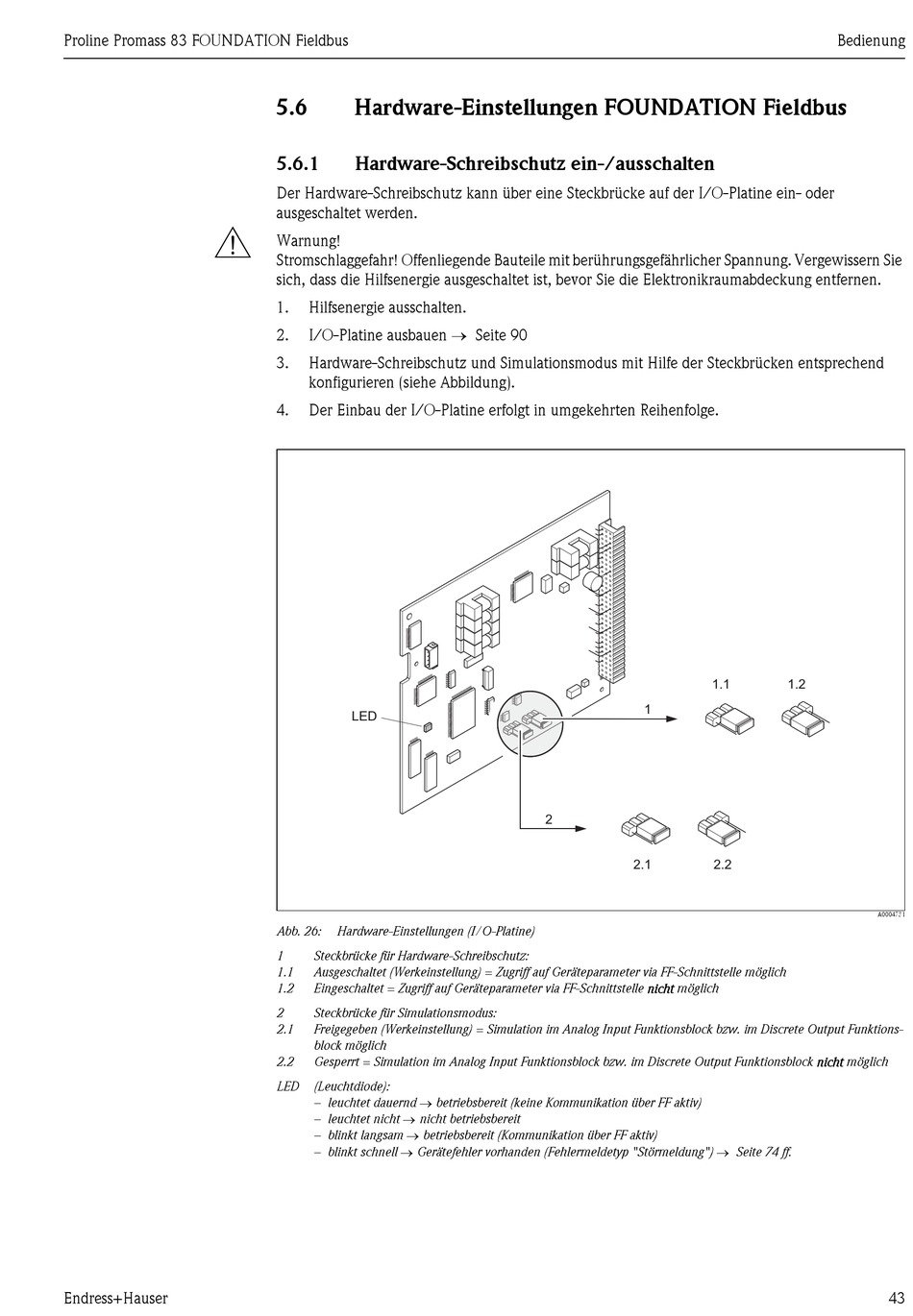

Abb. 26: Hardware-Einstellungen (I/O-Platine)
1 Steckbrücke für Hardware-Schreibschutz:
1.1 Ausgeschaltet (Werkeinstellung) = Zugriff auf Geräteparameter via FF-Schnittstelle möglich
1.2 Eingeschaltet = Zugriff auf Geräteparameter via FF-Schnittstelle nicht möglich
2 Steckbrücke für Simulationsmodus:
2.1 Freigegeben (Werkeinstellung) = Simulation im Analog Input Funktionsblock bzw. im Discrete Output Funktions-
block möglich
2.2 Gesperrt = Simulation im Analog Input Funktionsblock bzw. im Discrete Output Funktionsblock nicht möglich
LED (Leuchtdiode):
– leuchtet dauernd → betriebsbereit (keine Kommunikation über FF aktiv)
– leuchtet nicht → nicht betriebsbereit
– blinkt langsam → betriebsbereit (Kommunikation über FF aktiv)
– blinkt schnell → Gerätefehler vorhanden (Fehlermeldetyp "Störmeldung") → Seite 74 ff.
1.1
1
2
2.1 2.2
