Montage
12

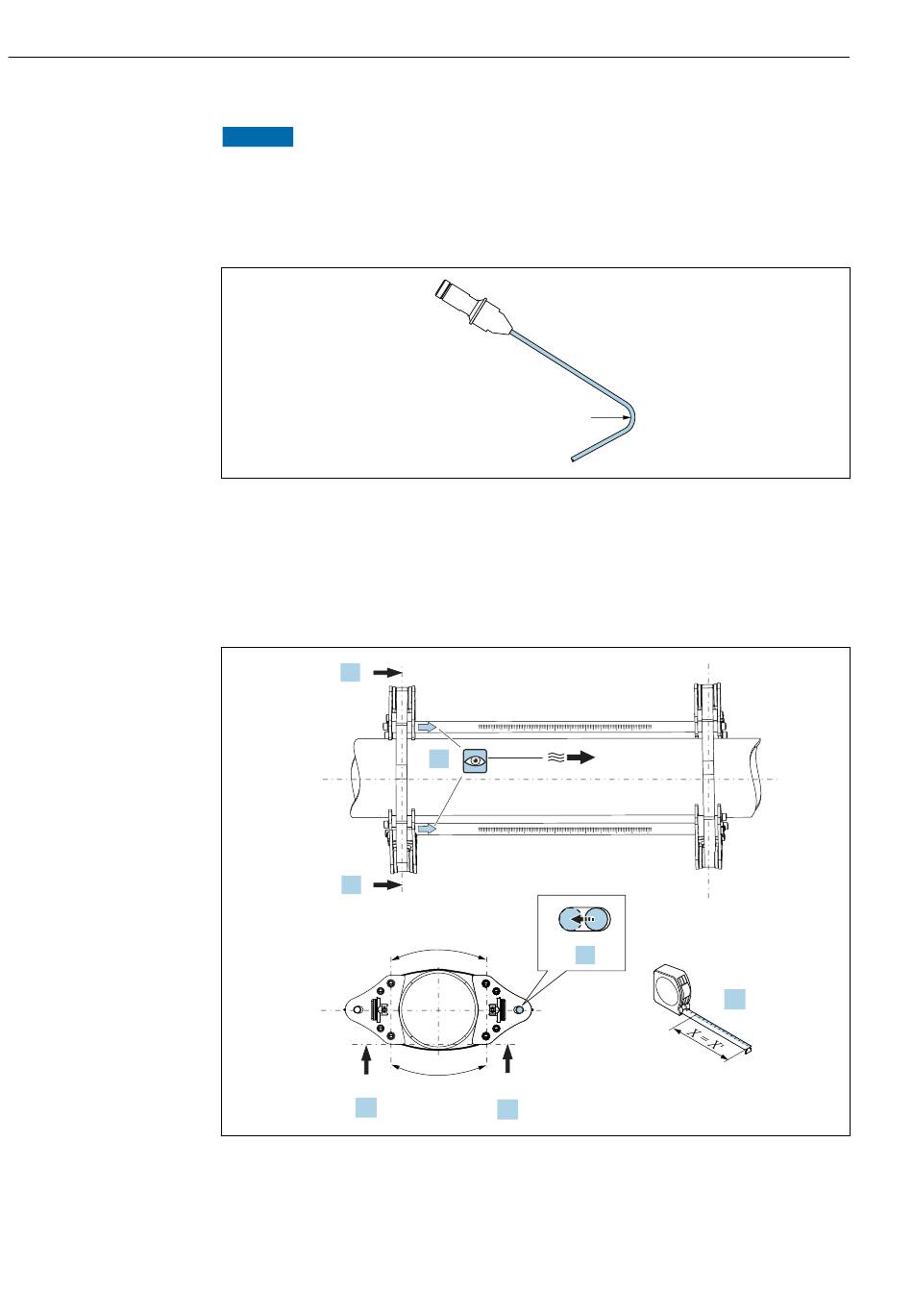

5.1.9 Anschlusskabel mit Schutzrohr
HINWEIS
Beschädigung des Anschlusskabels und Folgeschäden, durch nicht einhalten des Min-
destbiegeradius vom Schutzrohr.
‣
Der Mindestbiegeradius r darf 20 mm (0,8 in) nicht unterschreiten.
‣
Das Schutzrohr darf nicht direkt an den Übergangsstellen von Schutzrohr zum Sensor
und Steckeradapter abgeknickt werden.
 4 Mindestbiegeradius r: 20 mm (0,8 in)
5.2 1-Traversenmontage
5.2.1 Montage der Sensorschiene
2.
A
2.
B
3.
A Draufsicht
B Seitenansicht
Flow
1.
Flow
X'
4.
X
3.
Proline Prosonic Flow P 500
r
5.
Endress+Hauser
A0053989
A0052554
