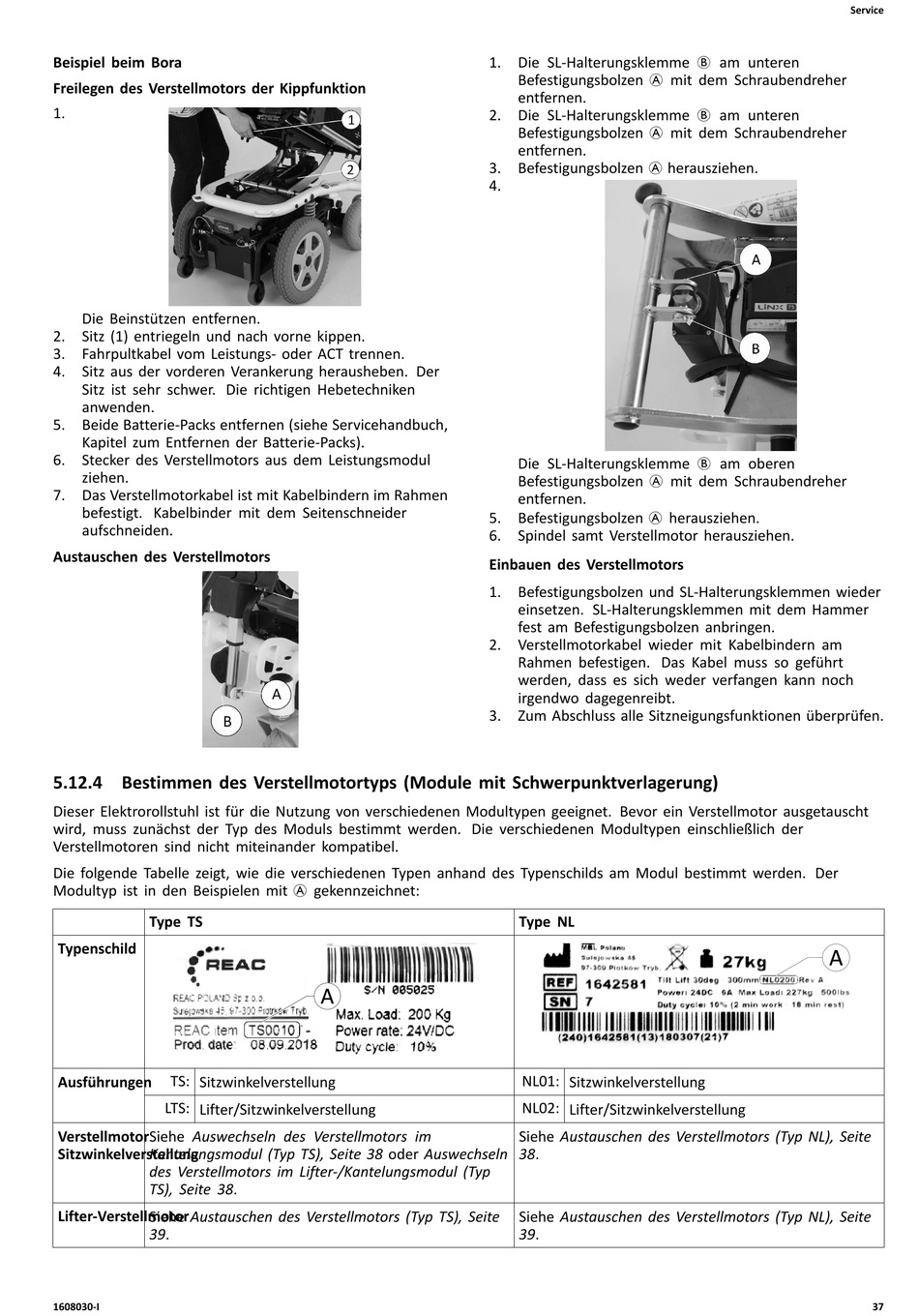

Bestimmen Des Verstellmotortyps - Invacare Modulite Servicehandbuch

Beispiel beim Bora
Freilegen des Verstellmotors der Kippfunktion
1.
Die Beinstützen entfernen.
2. Sitz (1) entriegeln und nach vorne kippen.
3. Fahrpultkabel vom Leistungs- oder ACT trennen.
4. Sitz aus der vorderen Verankerung herausheben. Der
Sitz ist sehr schwer. Die richtigen Hebetechniken
anwenden.
5. Beide Batterie-Packs entfernen (siehe Servicehandbuch,
Kapitel zum Entfernen der Batterie-Packs).
6. Stecker des Verstellmotors aus dem Leistungsmodul
ziehen.
7. Das Verstellmotorkabel ist mit Kabelbindern im Rahmen
befestigt. Kabelbinder mit dem Seitenschneider
aufschneiden.
Austauschen des Verstellmotors
5.12.4 Bestimmen des Verstellmotortyps (Module mit Schwerpunktverlagerung)
Dieser Elektrorollstuhl ist für die Nutzung von verschiedenen Modultypen geeignet. Bevor ein Verstellmotor ausgetauscht
wird, muss zunächst der Typ des Moduls bestimmt werden. Die verschiedenen Modultypen einschließlich der
Verstellmotoren sind nicht miteinander kompatibel.
Die folgende Tabelle zeigt, wie die verschiedenen Typen anhand des Typenschilds am Modul bestimmt werden. Der
Modultyp ist in den Beispielen mit A gekennzeichnet:
Type TS
Typenschild
Ausführungen TS: Sitzwinkelverstellung
LTS: Lifter/Sitzwinkelverstellung
Verstellmotor Siehe Auswechseln des Verstellmotors im
Sitzwinkelverstellung Kantelungsmodul (Typ TS), Seite 38 oder Auswechseln
des Verstellmotors im Lifter-/Kantelungsmodul (Typ
TS), Seite 38.
Lifter-Verstellmotor Siehe Austauschen des Verstellmotors (Typ TS), Seite
39.
1608030-I
1. Die SL-Halterungsklemme B am unteren
Befestigungsbolzen A mit dem Schraubendreher
entfernen.
2. Die SL-Halterungsklemme B am unteren
Befestigungsbolzen A mit dem Schraubendreher
entfernen.
3. Befestigungsbolzen A herausziehen.
4.
Die SL-Halterungsklemme B am oberen
Befestigungsbolzen A mit dem Schraubendreher
entfernen.
5. Befestigungsbolzen A herausziehen.
6. Spindel samt Verstellmotor herausziehen.
Einbauen des Verstellmotors
1. Befestigungsbolzen und SL-Halterungsklemmen wieder
einsetzen. SL-Halterungsklemmen mit dem Hammer
fest am Befestigungsbolzen anbringen.
2. Verstellmotorkabel wieder mit Kabelbindern am
Rahmen befestigen. Das Kabel muss so geführt
werden, dass es sich weder verfangen kann noch
irgendwo dagegenreibt.
3. Zum Abschluss alle Sitzneigungsfunktionen überprüfen.
Type NL
NL01: Sitzwinkelverstellung
NL02: Lifter/Sitzwinkelverstellung
Siehe Austauschen des Verstellmotors (Typ NL), Seite
38.
Siehe Austauschen des Verstellmotors (Typ NL), Seite
39.
Service
37
