Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge montieren.
2. Die Schrauben mit 22 Nm festziehen.

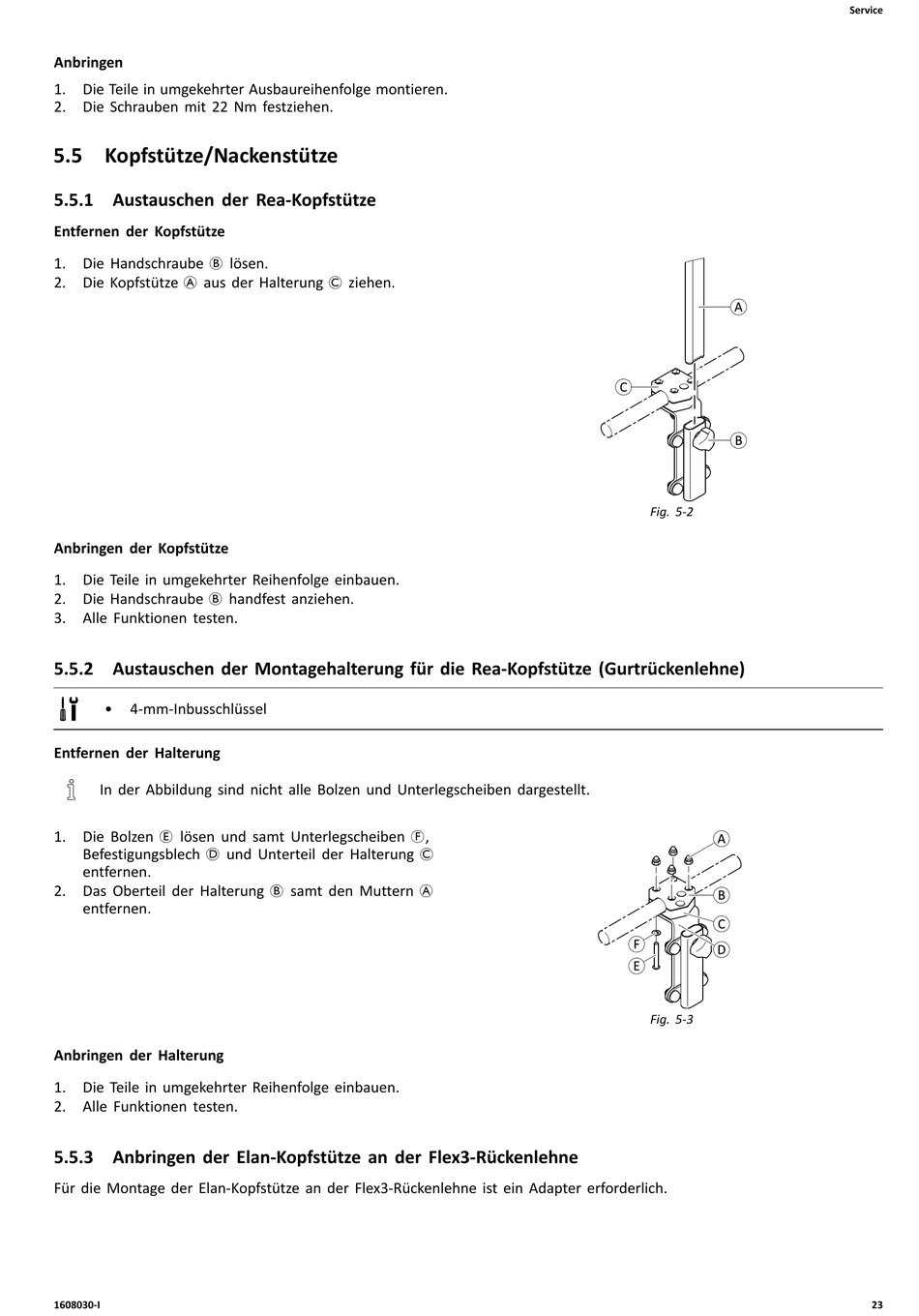

5.5 Kopfstütze/Nackenstütze
5.5.1 Austauschen der Rea-Kopfstütze
Entfernen der Kopfstütze
1. Die Handschraube B lösen.
2. Die Kopfstütze A aus der Halterung C ziehen.
Anbringen der Kopfstütze
1. Die Teile in umgekehrter Reihenfolge einbauen.
2. Die Handschraube B handfest anziehen.
3. Alle Funktionen testen.
5.5.2 Austauschen der Montagehalterung für die Rea-Kopfstütze (Gurtrückenlehne)
4-mm-Inbusschlüssel
Entfernen der Halterung
In der Abbildung sind nicht alle Bolzen und Unterlegscheiben dargestellt.
1. Die Bolzen E lösen und samt Unterlegscheiben F,
Befestigungsblech D und Unterteil der Halterung C
entfernen.
2. Das Oberteil der Halterung B samt den Muttern A
entfernen.
Anbringen der Halterung
1. Die Teile in umgekehrter Reihenfolge einbauen.
2. Alle Funktionen testen.
5.5.3 Anbringen der Elan-Kopfstütze an der Flex3-Rückenlehne
Für die Montage der Elan-Kopfstütze an der Flex3-Rückenlehne ist ein Adapter erforderlich.
1608030-I
Fig. 5-2
Fig. 5-3
Service
23
