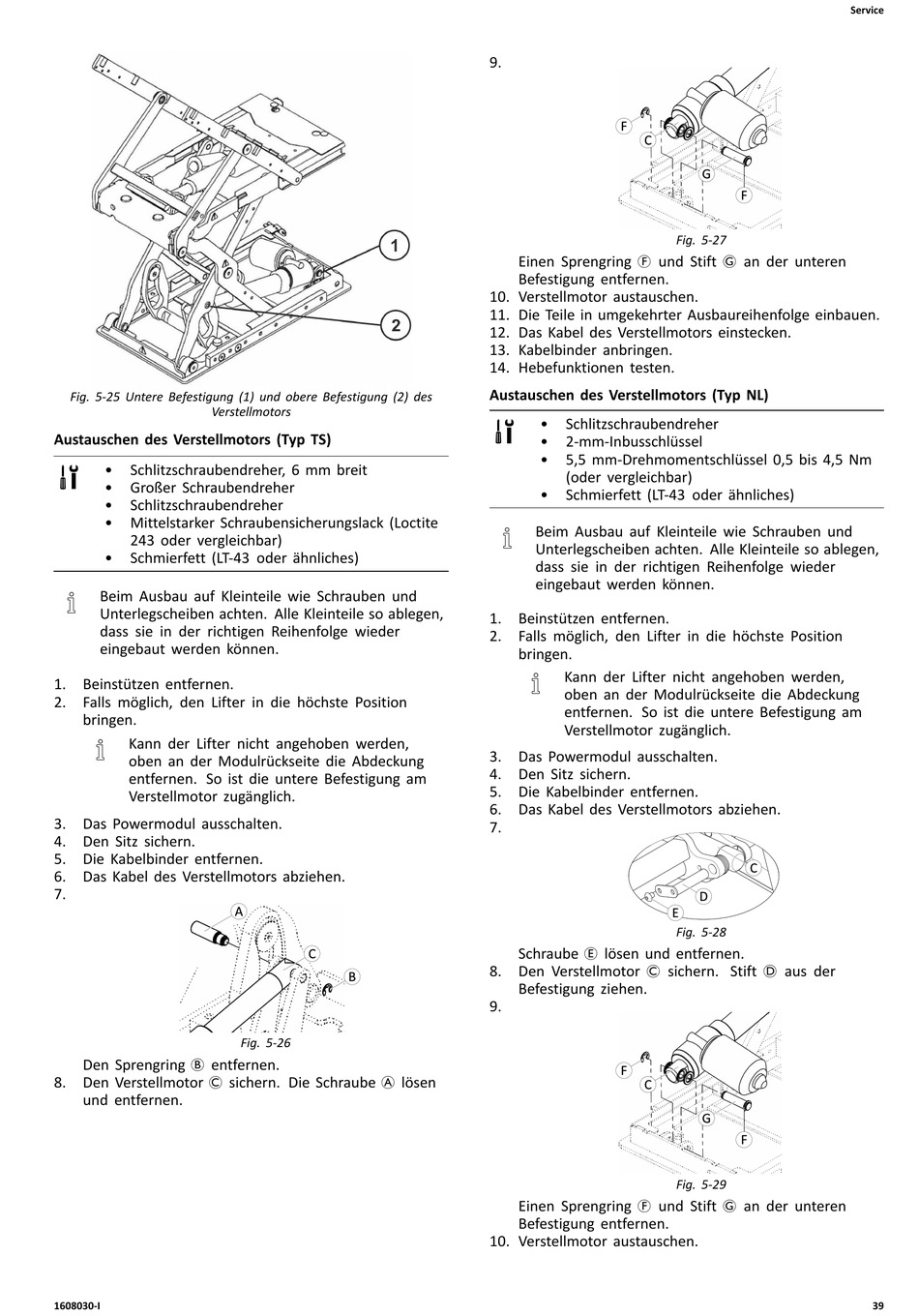

Fig. 5-25 Untere Befestigung (1) und obere Befestigung (2) des
Verstellmotors
Austauschen des Verstellmotors (Typ TS)
•
Schlitzschraubendreher, 6 mm breit
•
Großer Schraubendreher
•
Schlitzschraubendreher
•
Mittelstarker Schraubensicherungslack (Loctite
243 oder vergleichbar)
•
Schmierfett (LT-43 oder ähnliches)
Beim Ausbau auf Kleinteile wie Schrauben und
Unterlegscheiben achten. Alle Kleinteile so ablegen,
dass sie in der richtigen Reihenfolge wieder
eingebaut werden können.
1. Beinstützen entfernen.
2. Falls möglich, den Lifter in die höchste Position
bringen.
Kann der Lifter nicht angehoben werden,
oben an der Modulrückseite die Abdeckung
entfernen. So ist die untere Befestigung am
Verstellmotor zugänglich.
3. Das Powermodul ausschalten.
4. Den Sitz sichern.
5. Die Kabelbinder entfernen.
6. Das Kabel des Verstellmotors abziehen.
7.
Den Sprengring B entfernen.
8. Den Verstellmotor C sichern. Die Schraube A lösen
und entfernen.
1608030-I
Fig. 5-26
9.
Einen Sprengring F und Stift G an der unteren
Befestigung entfernen.
10. Verstellmotor austauschen.
11. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
12. Das Kabel des Verstellmotors einstecken.
13. Kabelbinder anbringen.
14. Hebefunktionen testen.
Austauschen des Verstellmotors (Typ NL)
•
Schlitzschraubendreher
•
2-mm-Inbusschlüssel
•
5,5 mm-Drehmomentschlüssel 0,5 bis 4,5 Nm
(oder vergleichbar)
•
Schmierfett (LT-43 oder ähnliches)
Beim Ausbau auf Kleinteile wie Schrauben und
Unterlegscheiben achten. Alle Kleinteile so ablegen,
dass sie in der richtigen Reihenfolge wieder
eingebaut werden können.
1. Beinstützen entfernen.
2. Falls möglich, den Lifter in die höchste Position
bringen.
Kann der Lifter nicht angehoben werden,
oben an der Modulrückseite die Abdeckung
entfernen. So ist die untere Befestigung am
Verstellmotor zugänglich.
3. Das Powermodul ausschalten.
4. Den Sitz sichern.
5. Die Kabelbinder entfernen.
6. Das Kabel des Verstellmotors abziehen.
7.
Schraube E lösen und entfernen.
8. Den Verstellmotor C sichern. Stift D aus der
Befestigung ziehen.
9.
Einen Sprengring F und Stift G an der unteren
Befestigung entfernen.
10. Verstellmotor austauschen.
Fig. 5-27
Fig. 5-28
Fig. 5-29
Service
39
