Invacare® Modulite

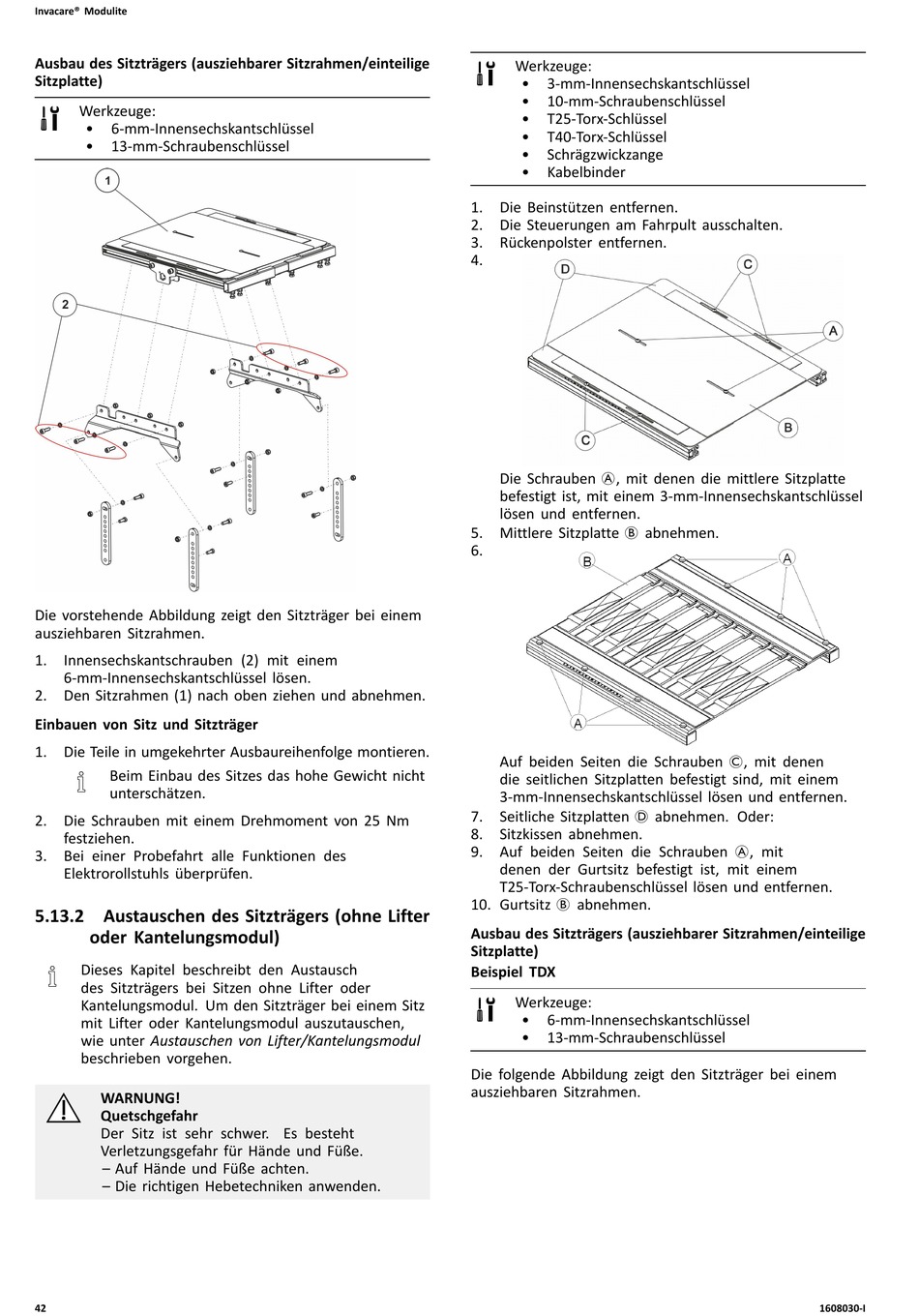

Ausbau des Sitzträgers (ausziehbarer Sitzrahmen/einteilige
Sitzplatte)
Werkzeuge:
• 6-mm-Innensechskantschlüssel
• 13-mm-Schraubenschlüssel
Die vorstehende Abbildung zeigt den Sitzträger bei einem
ausziehbaren Sitzrahmen.
1. Innensechskantschrauben (2) mit einem
6-mm-Innensechskantschlüssel lösen.
2. Den Sitzrahmen (1) nach oben ziehen und abnehmen.
Einbauen von Sitz und Sitzträger
1. Die Teile in umgekehrter Ausbaureihenfolge montieren.
Beim Einbau des Sitzes das hohe Gewicht nicht
unterschätzen.
2. Die Schrauben mit einem Drehmoment von 25 Nm
festziehen.
3. Bei einer Probefahrt alle Funktionen des
Elektrorollstuhls überprüfen.
5.13.2 Austauschen des Sitzträgers (ohne Lifter
oder Kantelungsmodul)
Dieses Kapitel beschreibt den Austausch
des Sitzträgers bei Sitzen ohne Lifter oder
Kantelungsmodul. Um den Sitzträger bei einem Sitz
mit Lifter oder Kantelungsmodul auszutauschen,
wie unter Austauschen von Lifter/Kantelungsmodul
beschrieben vorgehen.
WARNUNG!
Quetschgefahr
Der Sitz ist sehr schwer. Es besteht
Verletzungsgefahr für Hände und Füße.
– Auf Hände und Füße achten.
– Die richtigen Hebetechniken anwenden.
42
Werkzeuge:
• 3-mm-Innensechskantschlüssel
• 10-mm-Schraubenschlüssel
• T25-Torx-Schlüssel
• T40-Torx-Schlüssel
• Schrägzwickzange
• Kabelbinder
1. Die Beinstützen entfernen.
2. Die Steuerungen am Fahrpult ausschalten.
3. Rückenpolster entfernen.
4.
Die Schrauben A, mit denen die mittlere Sitzplatte
befestigt ist, mit einem 3-mm-Innensechskantschlüssel
lösen und entfernen.
5. Mittlere Sitzplatte B abnehmen.
6.
Auf beiden Seiten die Schrauben C, mit denen
die seitlichen Sitzplatten befestigt sind, mit einem
3-mm-Innensechskantschlüssel lösen und entfernen.
7. Seitliche Sitzplatten D abnehmen. Oder:
8. Sitzkissen abnehmen.
9. Auf beiden Seiten die Schrauben A, mit
denen der Gurtsitz befestigt ist, mit einem
T25-Torx-Schraubenschlüssel lösen und entfernen.
10. Gurtsitz B abnehmen.
Ausbau des Sitzträgers (ausziehbarer Sitzrahmen/einteilige
Sitzplatte)
Beispiel TDX
Werkzeuge:
• 6-mm-Innensechskantschlüssel
• 13-mm-Schraubenschlüssel
Die folgende Abbildung zeigt den Sitzträger bei einem
ausziehbaren Sitzrahmen.
