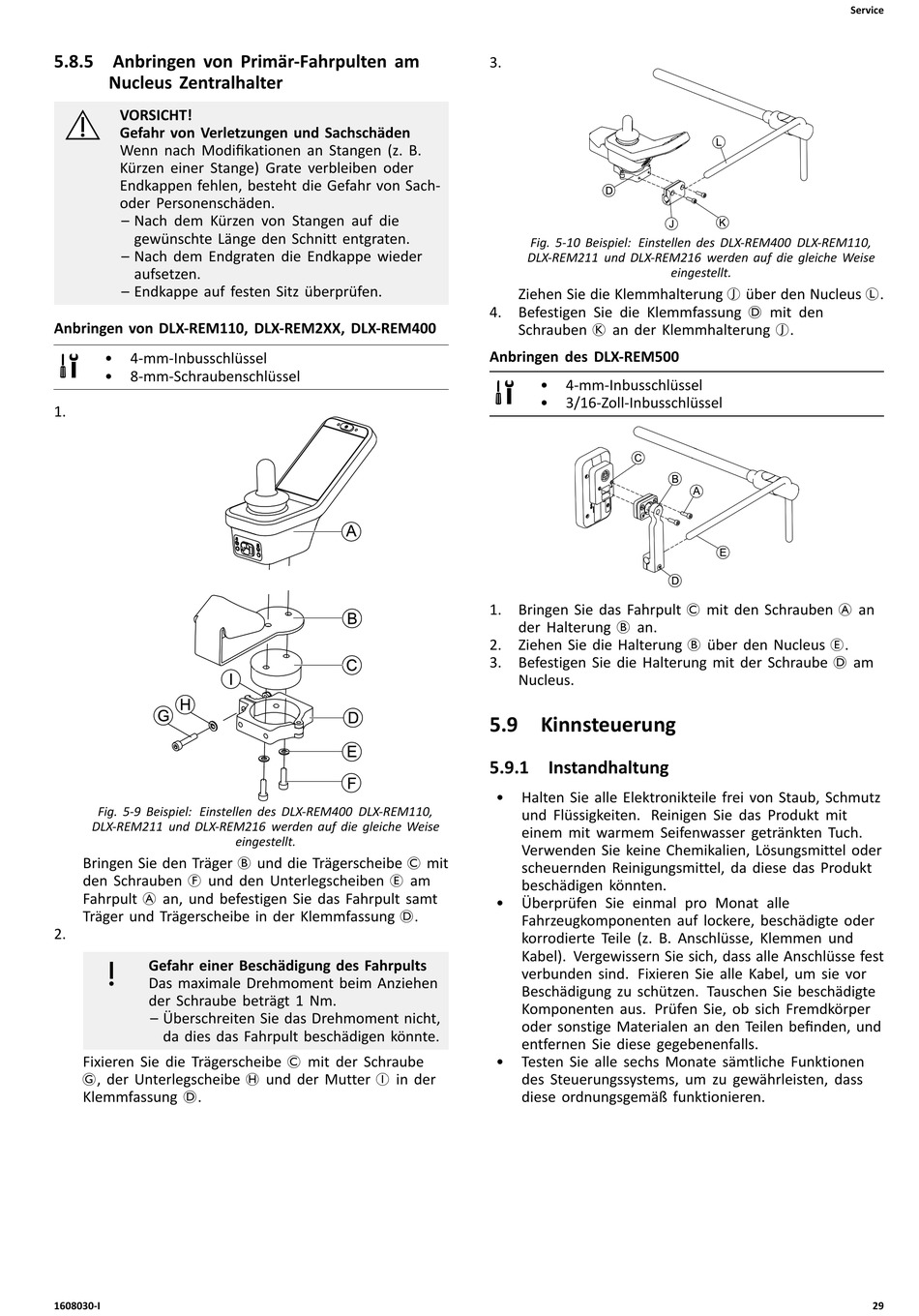

5.8.5 Anbringen von Primär-Fahrpulten am

Nucleus Zentralhalter

VORSICHT!
Gefahr von Verletzungen und Sachschäden
Wenn nach Modifikationen an Stangen (z. B.
Kürzen einer Stange) Grate verbleiben oder
Endkappen fehlen, besteht die Gefahr von Sach-
oder Personenschäden.
– Nach dem Kürzen von Stangen auf die
gewünschte Länge den Schnitt entgraten.
– Nach dem Endgraten die Endkappe wieder
aufsetzen.
– Endkappe auf festen Sitz überprüfen.
Anbringen von DLX-REM110, DLX-REM2XX, DLX-REM400
• 4-mm-Inbusschlüssel
• 8-mm-Schraubenschlüssel
1.
Fig. 5-9 Beispiel: Einstellen des DLX-REM400 DLX-REM110,
DLX-REM211 und DLX-REM216 werden auf die gleiche Weise
Bringen Sie den Träger B und die Trägerscheibe C mit
den Schrauben F und den Unterlegscheiben E am
Fahrpult A an, und befestigen Sie das Fahrpult samt
Träger und Trägerscheibe in der Klemmfassung D.
2.
Gefahr einer Beschädigung des Fahrpults
Das maximale Drehmoment beim Anziehen
der Schraube beträgt 1 Nm.
– Überschreiten Sie das Drehmoment nicht,
da dies das Fahrpult beschädigen könnte.
Fixieren Sie die Trägerscheibe C mit der Schraube
G, der Unterlegscheibe H und der Mutter I in der
Klemmfassung D.
1608030-I
eingestellt.
3.
Fig. 5-10 Beispiel: Einstellen des DLX-REM400 DLX-REM110,
DLX-REM211 und DLX-REM216 werden auf die gleiche Weise
Ziehen Sie die Klemmhalterung J über den Nucleus L.
4. Befestigen Sie die Klemmfassung D mit den
Schrauben K an der Klemmhalterung J.
Anbringen des DLX-REM500
• 4-mm-Inbusschlüssel
• 3/16-Zoll-Inbusschlüssel
1. Bringen Sie das Fahrpult C mit den Schrauben A an
der Halterung B an.
2. Ziehen Sie die Halterung B über den Nucleus E.
3. Befestigen Sie die Halterung mit der Schraube D am
Nucleus.

5.9 Kinnsteuerung

5.9.1 Instandhaltung

• Halten Sie alle Elektronikteile frei von Staub, Schmutz
und Flüssigkeiten. Reinigen Sie das Produkt mit
einem mit warmem Seifenwasser getränkten Tuch.
Verwenden Sie keine Chemikalien, Lösungsmittel oder
scheuernden Reinigungsmittel, da diese das Produkt
beschädigen könnten.
• Überprüfen Sie einmal pro Monat alle
Fahrzeugkomponenten auf lockere, beschädigte oder
korrodierte Teile (z. B. Anschlüsse, Klemmen und
Kabel). Vergewissern Sie sich, dass alle Anschlüsse fest
verbunden sind. Fixieren Sie alle Kabel, um sie vor
Beschädigung zu schützen. Tauschen Sie beschädigte
Komponenten aus. Prüfen Sie, ob sich Fremdkörper
oder sonstige Materialen an den Teilen befinden, und
entfernen Sie diese gegebenenfalls.
• Testen Sie alle sechs Monate sämtliche Funktionen
des Steuerungssystems, um zu gewährleisten, dass
diese ordnungsgemäß funktionieren.
eingestellt.
