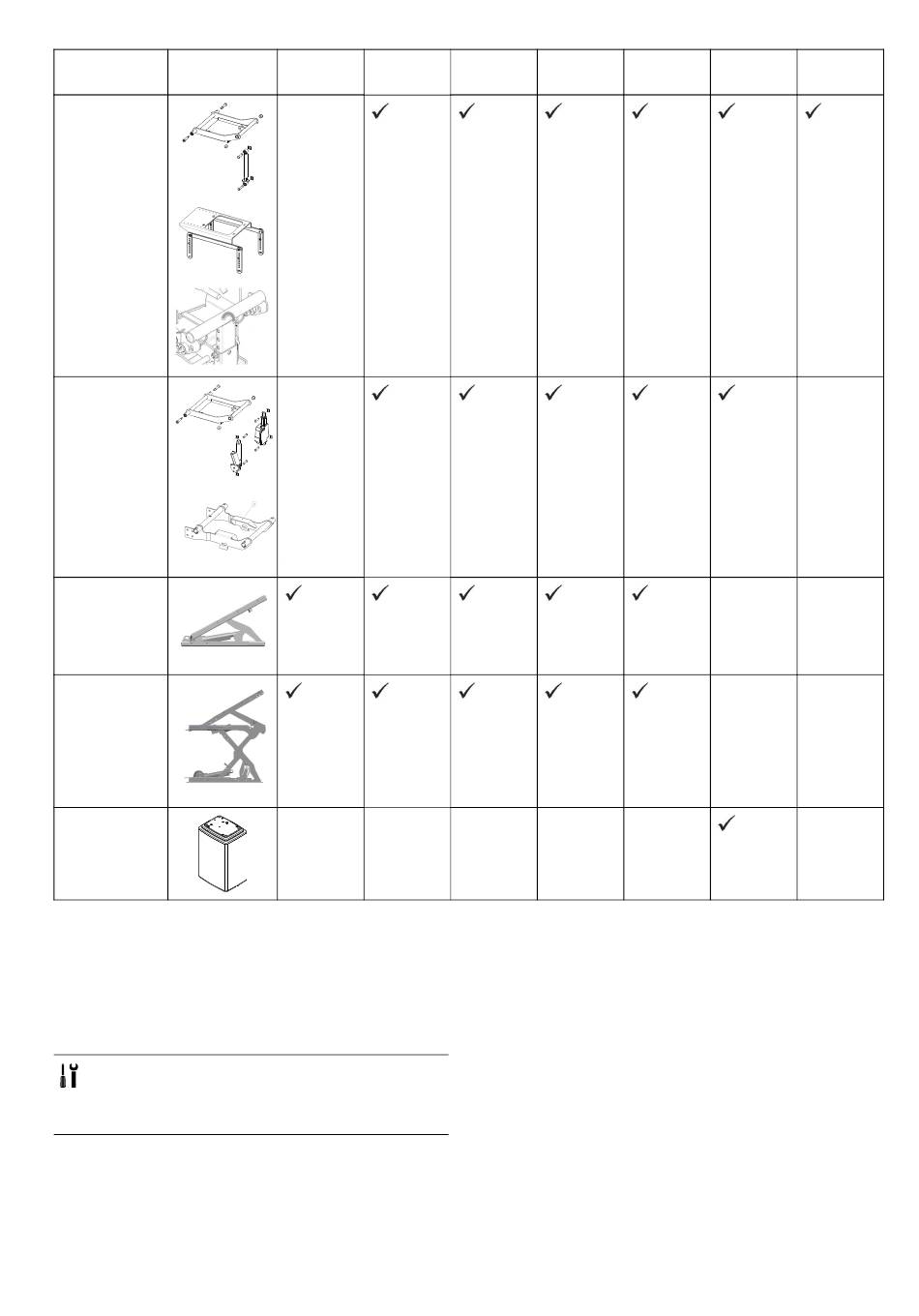

Beispiel
Fest, manuell
einstellbar
oder winkel-
verstellbar
Elektrische
Sitzwinkel-
verstellung,
fester
Drehpunkt
Elektrische
Sitzwinkel-
verstellung mit
Schwerpunkt-
verlagerung
Lifter mit
elektrischer
Sitzwinkel-
verstellung
und
Schwerpunkt-
verlagerung
Säulenlifter
5.4 Austauschen der Rückenlehne
Arten von Rückenlehnen, siehe 5.3.2 Arten von
Rückenlehnen, Seite 16.
5.4.1 Austauschen der Standardrückenlehne
Werkzeuge:
• 5-mm-Innensechskantschlüssel
• 10-mm-Schraubenschlüssel
• 13-mm-Schraubenschlüssel
1608030-I
Pronto AVIVA RX-
Bora/
M41 Serie
SpectraXTR
Kite- Serie TDX SP2-
Serie/FDX
Ausbau der Rückenlehne
1. Rückenpolster entfernen.
2. Fixierungshebel (2) des Rückenlehnenrohrs lösen.
3. Rückenlehnenrohr entfernen.
4. Die beiden Schrauben (3) links und rechts an der
Seite mit einem Innensechskantschlüssel lösen
und einschließlich Muttern und Unterlegscheiben
entfernen.
Service
Storm4- Fox
Serie
