Invacare® Modulite
1.

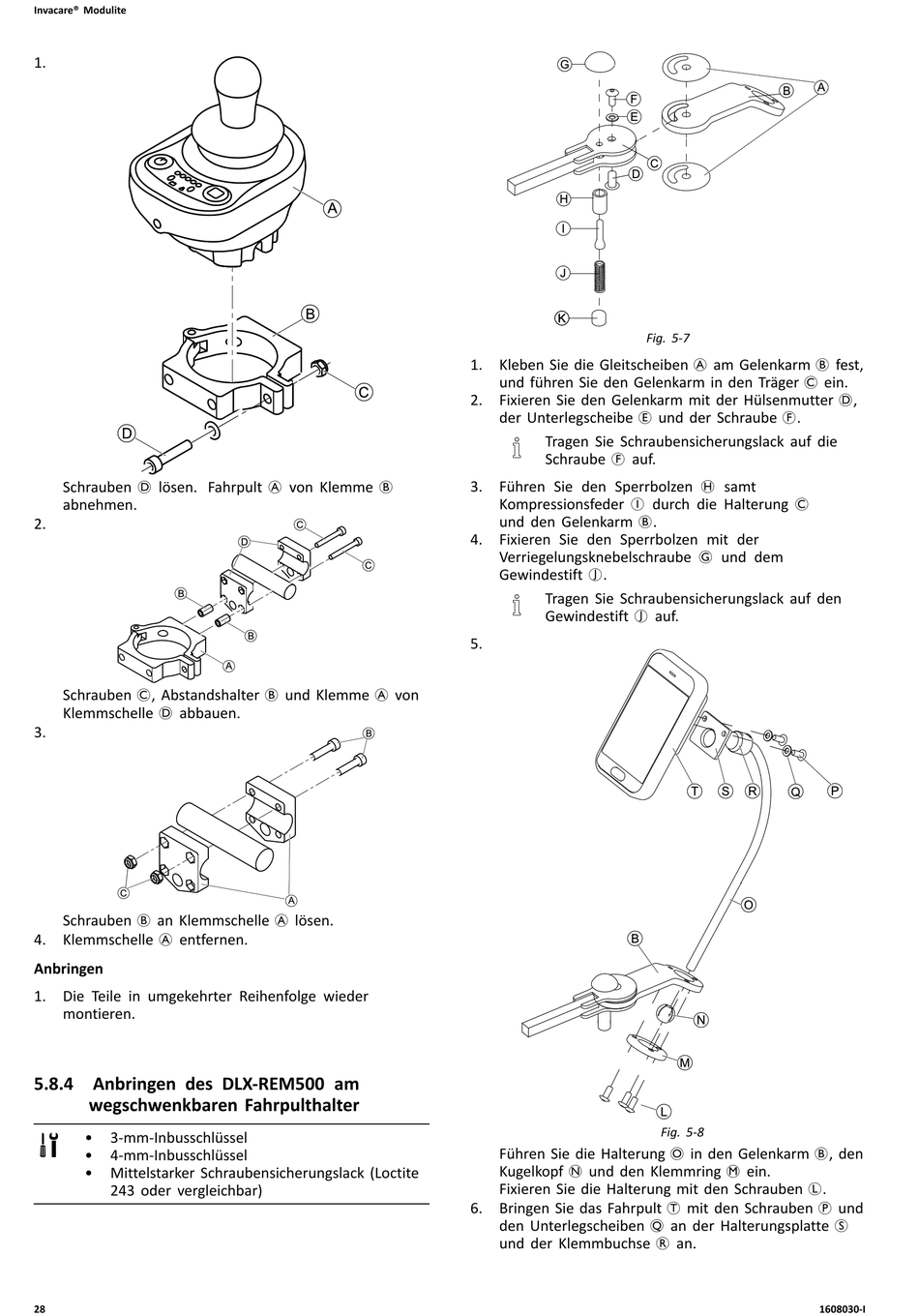

Schrauben D lösen. Fahrpult A von Klemme B
abnehmen.
2.
Schrauben C, Abstandshalter B und Klemme A von
Klemmschelle D abbauen.
3.
Schrauben B an Klemmschelle A lösen.
4. Klemmschelle A entfernen.
Anbringen
1. Die Teile in umgekehrter Reihenfolge wieder
montieren.
5.8.4 Anbringen des DLX-REM500 am
wegschwenkbaren Fahrpulthalter
• 3-mm-Inbusschlüssel
• 4-mm-Inbusschlüssel
• Mittelstarker Schraubensicherungslack (Loctite
243 oder vergleichbar)
28
1. Kleben Sie die Gleitscheiben A am Gelenkarm B fest,
und führen Sie den Gelenkarm in den Träger C ein.
2. Fixieren Sie den Gelenkarm mit der Hülsenmutter D,
der Unterlegscheibe E und der Schraube F.
Tragen Sie Schraubensicherungslack auf die
Schraube F auf.
3. Führen Sie den Sperrbolzen H samt
Kompressionsfeder I durch die Halterung C
und den Gelenkarm B.
4. Fixieren Sie den Sperrbolzen mit der
Verriegelungsknebelschraube G und dem
Gewindestift J.
Tragen Sie Schraubensicherungslack auf den
Gewindestift J auf.
5.
Führen Sie die Halterung O in den Gelenkarm B, den
Kugelkopf N und den Klemmring M ein.
Fixieren Sie die Halterung mit den Schrauben L.
6. Bringen Sie das Fahrpult T mit den Schrauben P und
den Unterlegscheiben Q an der Halterungsplatte S
und der Klemmbuchse R an.
Fig. 5-7
Fig. 5-8
1608030-I
